【摘要】

摩擦納米發電機 (TENG) 代表了能量收集、醫療和信息技術領域的一項新興技術。非常需要基于 TENG 的靈活、便攜和自供電的電子設備，而傳統柔性電極的復雜制備過程和高成本阻礙了它們的實際應用。

最近，廣西大學物理科學與技術學院納米能源研究中心、中國科學院北京納米能源與系統研究所王中林院士團隊輸出性能和多功能的應用。MXene納米片的摻雜促進了PVA水凝膠的交聯，提高了復合水凝膠的拉伸性。MXene 納米片還在表面形成微通道，這不僅通過改善離子傳輸來增強水凝膠的導電性，而且還通過流動振動電位機制產生額外的摩擦電輸出。即使在單電極模式下，測得的 MH-TENG 開路電壓也高達 230 V。MH-TENG 可以拉伸到原始長度的 200%，并且顯示出可拉伸長度和短路電壓之間的單調遞增關系。通過利用 MH-TENG 出色的可拉伸特性和對機械刺激的超高靈敏度，展示了在可穿戴運動監測、高精度書寫筆畫識別和低頻機械能收集方面的應用。相關論文以題為A Flexible Multifunctional Triboelectric Nanogenerator Based on MXene/PVA Hydrogel發表在《Advanced Functional Materials》上。

【主圖導讀】

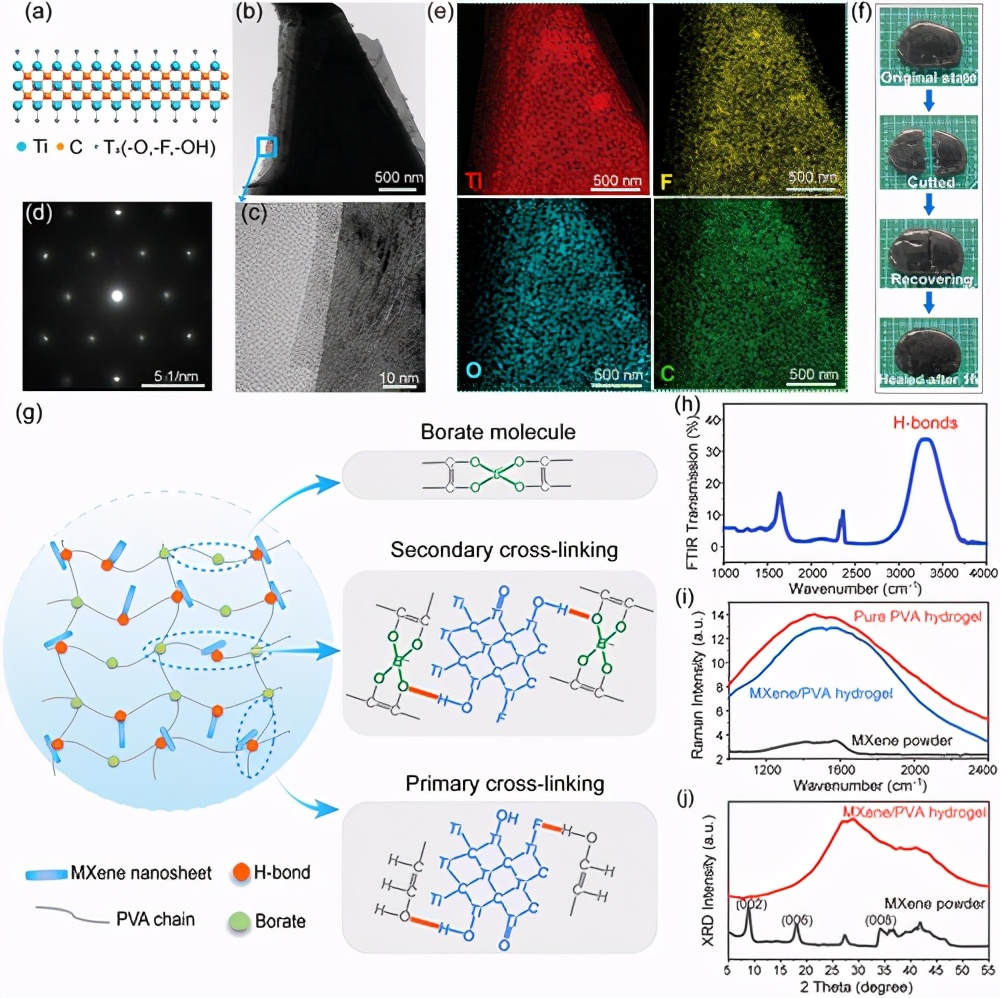

圖1 MXene/PVA 水凝膠的微觀結構和成分表征。a) MXene 的晶體結構示意圖。b) TEM 獲得的 MXene 納米片的低倍放大圖像。c）來自的 MXene 納米片的放大邊緣區域。d) MXene 納米片的 SAED 圖案。e) MXene 納米片的 EDX 圖。f) 描述自愈能力的 MXene/PVA 水凝膠的照片。g) 合成的 MXene/PVA 水凝膠的示意圖，顯示了初級和次級交聯網絡。h-j) 分別為 MXene/PVA 水凝膠的 FTIR、拉曼光譜和 XRD 圖案。

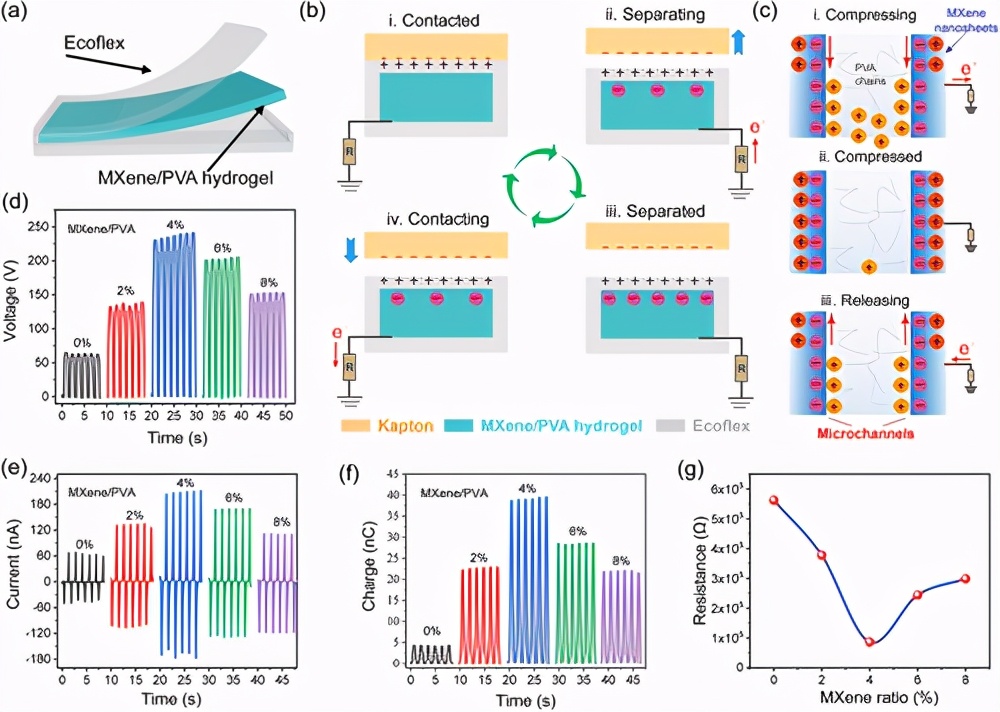

圖2 MH-TENG的工作原理和輸出性能。a）MH-TENG的示意結構。b）用于能量收集的單電極模式MH-TENG的工作原理示意圖。c) 基于 MXene/PVA 水凝膠微通道的摩擦電機制。d）開路電壓，e）短路電流，和f）不同摻雜濃度的MXene納米片的MH-TENG的轉移電荷量。g) 具有不同 MXene 摻雜濃度的 MXene/PVA 水凝膠的電阻。

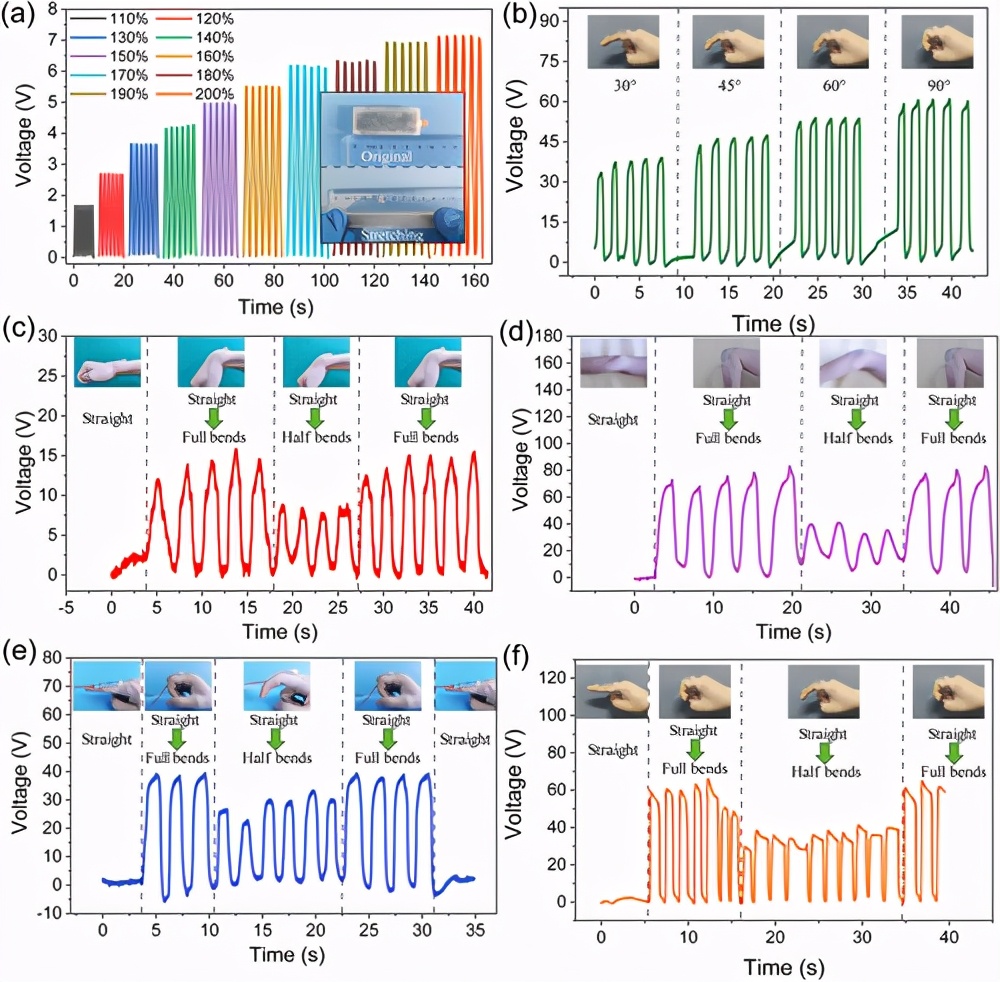

圖3 由不同拉伸狀態和自供電傳感器產生的輸出電壓，用于監測身體運動。a) 作為拉伸長度的函數的輸出電壓，其中插圖顯示了 MH-TENG 的可拉伸性。b) MH-TENG 響應手指彎曲 30°、45°、60° 和 90° 的電壓信號。MH-TENG 響應 c) 手腕、d) 肘部和 e) 手指連續彎曲的電壓信號。f) MH-TENG 響應實驗者 2 手指彎曲的電壓信號。

圖4 MH-TENG 用于感知不同的手寫細節。a) MH-TENG 表面的筆跡圖示。b-e) 用于感應不同手寫細節的可重復電壓信號。

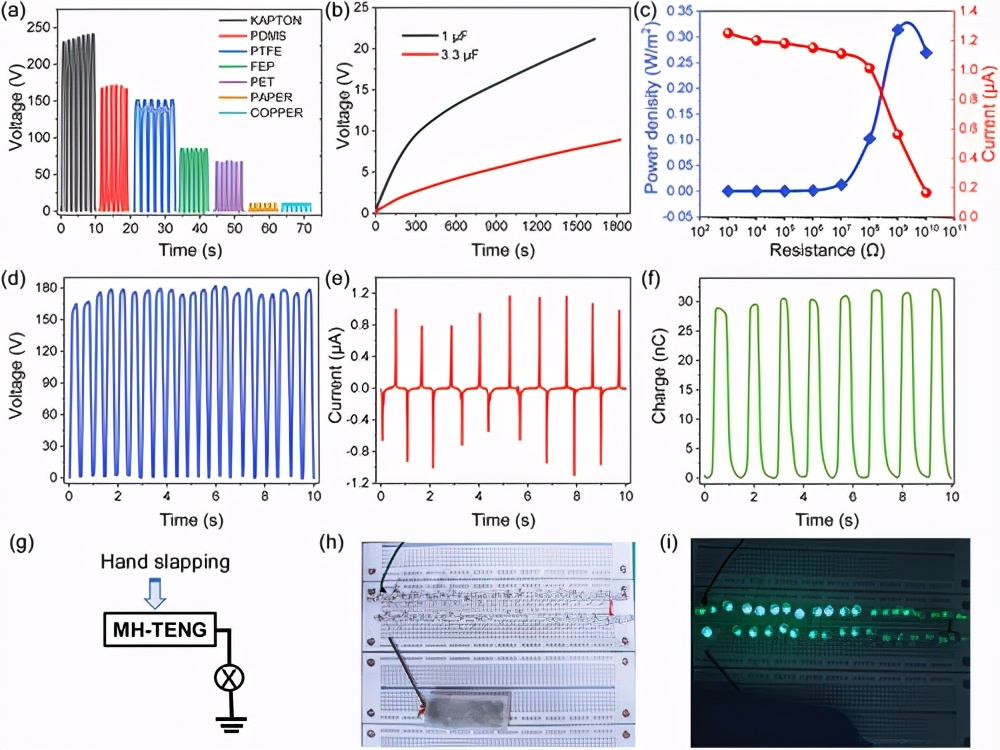

圖5 用于能量收集的 MH-TENG 演示。a) 用其他材料代替 Kapton 的開路電壓。b) MH-TENG 在相同工作頻率下使用 1 μF 和 3.3 μF 電容器的充電行為。c) 短路電流和計算的電荷密度與外部負載電阻的關系。d) 開路電壓，e) 短路電流，以及 f) 用手拍打 MH-TENG 的轉移電荷量。g) MH-TENG 點亮 LED 的電路原理圖。h) 與 MH-TENG 連接的 40 個 LED 的原始照片，無需拍手。i) 用手輕敲 MH-TENG 點亮 40 個 LED 的照片。

【總結】

團隊制備了以 MXene/PVA 水凝膠為電極的柔性和可拉伸摩擦納米發電機。發現MXene納米片不僅促進了PVA水凝膠的交聯，而且在水凝膠內部形成了微通道，促進了復合水凝膠的拉伸性，增強了離子傳輸，并通過微通道摩擦電的SVP機制誘導了額外的輸出.用于 MH-TENG 的 MXene 納米片的最佳摻雜濃度被證明為 4%。MH-TENG具有出色的可伸縮性和對機械刺激的超高靈敏度，在可穿戴自供電人體運動監測和高精度筆畫識別方面具有巨大的應用潛力。此外，用于 MH-TENG 的獨立摩擦電材料可以與各種材料結合，在低頻機械能收集方面顯示出巨大的潛力。值得一提的是，MH-TENG可降解環保，與目前倡導的環保理念相契合。

參考文獻：

doi.org/10.1002/adfm.202104928
