1629
2021-08-31
顆粒在線訊：近日，中國科學(xué)院大連化學(xué)物理研究所催化基礎(chǔ)國家重點實驗室無機膜與催化新材料研究組研究員朱雪峰、研究員楊維慎團隊提出通過高電壓活化的方法，在高溫固體氧化物電解池（SOEC）中原位構(gòu)建出納米Au-ZrOx（x＜2）陰極，并成功將其用于CO2電還原。
在SOEC中進行CO2電化學(xué)還原是將CO2轉(zhuǎn)化與可再生電能儲存相結(jié)合的有效途徑。CO2分子本身比較穩(wěn)定，因此，提高SOEC的陰極活性至關(guān)重要。常見的陰極材料一般為金屬-陶瓷類或混合導(dǎo)體。通常情況下，制備SOEC需要在電解質(zhì)兩側(cè)通過高溫焙燒陽極和陰極材料，再在陰極和陽極表面涂覆一層Au層收集電流，該Au集流層幾乎沒有催化活性。另一方面，納米Au在許多反應(yīng)過程中都表現(xiàn)出高催化活性，然而通過溶液法制備的納米Au在高溫下容易燒結(jié)而喪失催化活性。因此，發(fā)展在高溫下保持活性的納米Au催化材料的新方法具有意義。
該研究提出通過高電壓活化的方法，在800℃將陰極側(cè)Au集流層快速構(gòu)建成納米Au-ZrOx（x＜2）陰極，形成了大量三相界面。該方法不僅簡化了電池的制備工藝，還使CO2還原電流密度提升了38倍，極化電阻減小了75倍。原位近常壓X-射線光電子能譜和DFT計算結(jié)果表明，Au與ZrOx之間的強相互作用促進了納米Au顆粒的形成，同時提高了納米Au顆粒的高溫穩(wěn)定性，并且形成的納米Au-ZrOx界面為CO2電化學(xué)還原的活性位點。該研究提出的電化學(xué)活化方法為發(fā)展納米金屬-氧化物界面催化劑提供了新思路。
相關(guān)成果以發(fā)表在《納米快報》上。研究得到中科院戰(zhàn)略性先導(dǎo)科技專項、國家自然科學(xué)基金等項目的支持。

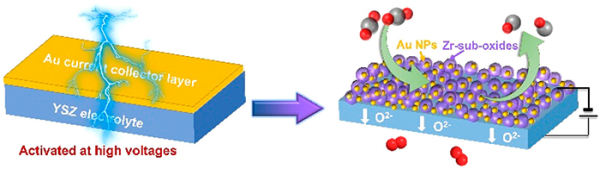

通過高電壓活化的方法，在SOEC中原位構(gòu)建出納米Au-ZrOx陰極，并將其用于CO2電還原
版權(quán)與免責(zé)聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責(zé)任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責(zé)，且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負版權(quán)等法律責(zé)任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
