顆粒在線訊：鈉離子電池因鈉資源豐富度高、成本低等優勢而備受學術界與產業界關注。隨著寧德時代在2021年7月推出第一代鈉離子電池，鈉離子電池逐漸從理論走向?qū)嵱?。盡管如此，相比于商業化的鋰離子電池，鈉離子電池能量密度仍然較低且快充性能有限，特別是負極材料欠缺快速脫嵌鈉離子的能力。常用的硬碳材料具有較高的比容量和較好的循環穩定性，但曲折而復雜的孔道結構限制了鈉離子的快速嵌入脫出。提高碳材料的比表面積和孔隙率雖然可以為鈉離子提供大量輸運通道與豐富的儲鈉位點，但是加劇了電解液分解等副反應，從而導致首次庫倫效率低以及循環穩定性差等問題。因此，開發兼具高首效、良好快充能力及循環穩定性的碳負極材料是鈉離子電池領域的重要研究方向。

預鈉化是一種提高鈉離子電池負極首次庫倫效率的有效策略，為上述問題提供了解決之道，然而此前報道的電化學和化學預鈉化法工藝較為繁瑣且耗時長，而且無法抑制電解液在碳表面的分解副反應，不利于提升鈉離子電池的長循環穩定性。針對上述問題，清華大學深圳國際研究生院呂偉副研究員團隊與天津大學楊全紅教授團隊合作，以還原氧化石墨烯（rGO）作為一種高倍率但低首效的模型碳材料，提出了一種以溶解于乙二醇二甲醚（DME）中的萘鈉（Na-Nt）作為預鈉化劑的快速預鈉化方法，在10 s以內實現了rGO的預鈉化，將其首次庫倫效率從78.0%提升至96.8%。在預鈉化過程中，DME和鈉離子的配合物在rGO表面分解形成以烷基碳酸鈉和聚醚等產物為主的人工SEI，有效避免了電解液的持續分解和鈉離子不可逆消耗。經過預鈉化后的rGO轉變?yōu)橐环N具有實用潛力的高倍率鈉離子電池負極材料，在5 A g-1的大電流下比容量達到約200 mAh g-1，同時也具有良好的循環穩定性，0.5 A g-1電流密度下1000次循環后容量保持率達68.4%。這種化學預鈉法操作簡單、反應迅速且易于實現，具備一定的規?；瘧?yīng)用前景，為高倍率鈉離子電池碳負極的開發和應用提供了新的思路。

該工作在InfoMat雜志以題為“Ultrafast presodiation of graphene anodes for high-efficiency and high-rate sodium-ion storage”在線發表（DOI: 10.1002/inf2.12242）。

我們摘取了文章里的幾部分重點給大家做個介紹：

1. 預鈉化過程及預鈉化后石墨烯的結構和組成變化

預鈉化溶液的制備過程為將0.5 M萘（Nt）溶解于DME中，再在其中加入金屬鈉，具有較強電負性的萘（Nt）從鈉中獲得電子形成Nt-Na化合物（圖1A），溶液由透明變?yōu)樯罹G色，通過將rGO直接浸泡于預鈉化溶液中即可完成預鈉化過程。隨著rGO預鈉化時間的延長，預鈉化的rGO（P-rGO）負極開路電壓逐漸下降，首次庫倫效率不斷上升。經過10秒預鈉化的樣品首次庫倫效率可達到96.8%（圖1B），作者發現P-rGO表面有均勻的鈉元素分布（圖1C），并且層間距變大（圖1D-F），說明鈉離子插入了石墨烯片層的層間。由于DME和鈉離子的配合物在rGO表面形成副反應產物，P-rGO的表面也更為粗糙（圖1H和圖1I）。

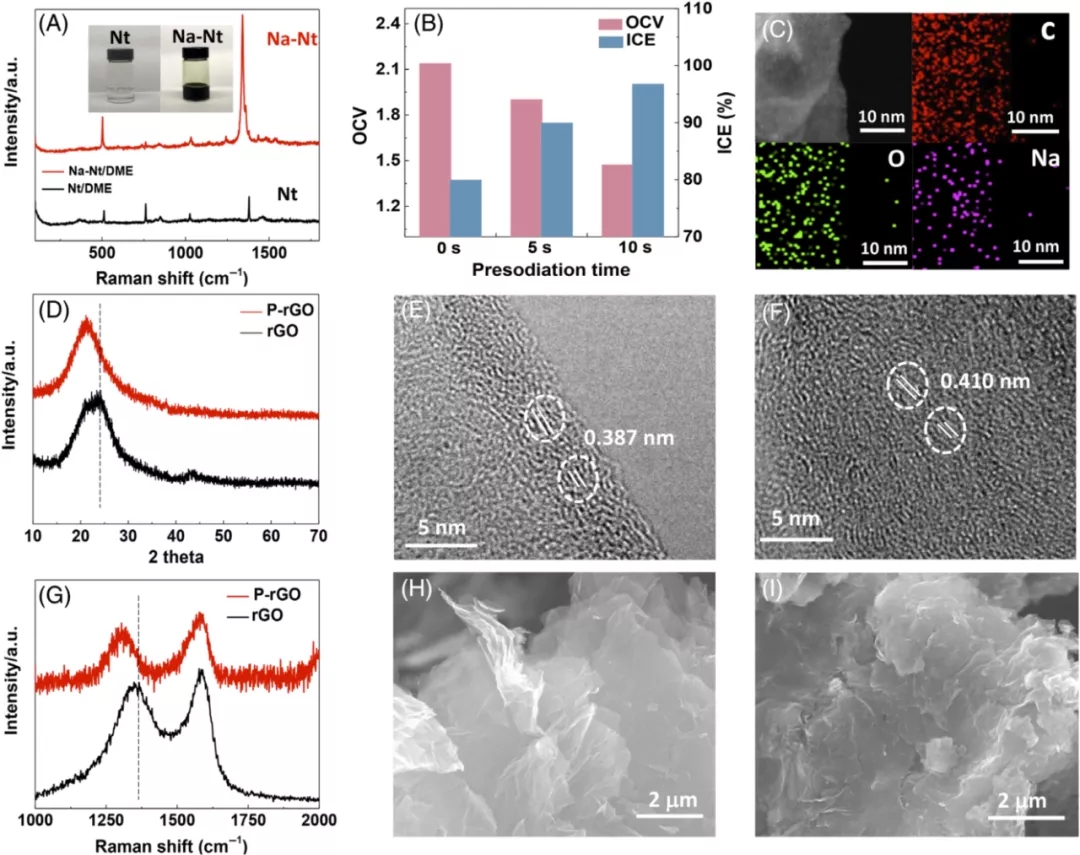

圖1 （A）0.5 M萘鈉溶液和0.5 M萘溶液的拉曼光譜；（B）不同預鈉化時間后rGO電極的開路電壓和首次庫倫效率；（C）P-rGO表面的元素分布譜；（D）P-rGO和rGO的X射線衍射圖譜；（E）rGO和（F）P-rGO的透射電鏡圖；（G）rGO和P-rGO的拉曼光譜；（H）rGO和（I）P-rGO的掃描電鏡圖。

2. 預鈉化石墨烯的表面化學分析

作者通過對比P-rGO和rGO的X射線光電子能譜數據，發現P-rGO表面氧含量（19.9 at%）和鈉含量（8.5 at%）更高，說明P-rGO表面有DME和鈉離子的配合物分解產生的副產物（圖2A）。進一步分析O 1s和Na 1s的精細譜和紅外光譜（圖2B-F），可以觀察到NaCx、烷基碳酸鈉、羧酸鈉和聚醚等產物的信號，這些分解產物可以起到人工SEI的作用，阻擋石墨烯和電解液的直接接觸，抑制不可逆的電解液副反應。

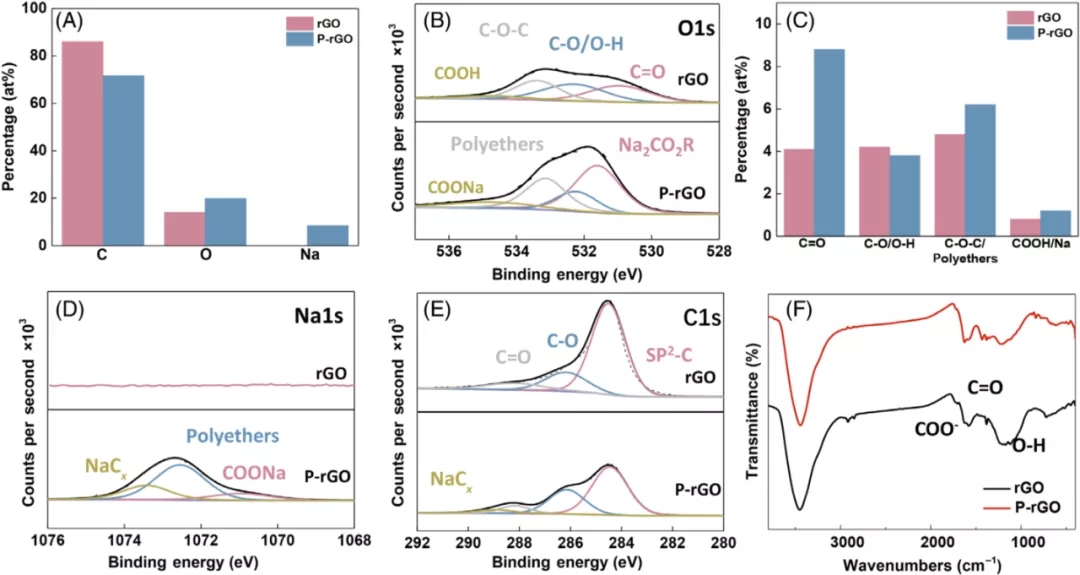

圖2 rGO和P-rGO的X射線光電子能譜（A）原子百分比；（B）O 1s譜；（C）含氧官能團占比；（D）Na 1s譜；（E）C 1s譜；（F）rGO和P-rGO的紅外光譜。

3. 預鈉化石墨烯負極的電化學性能

P-rGO作為鈉離子電池負極的首次庫倫效率由預鈉化前的78.0%提升至96.8%（圖3A）。從圖3B中可以看到，P-rGO的在0.4 V~1.0 V和0.85 V的不可逆還原峰減弱，20圈循環后P-rGO的界面阻抗和電荷轉移阻抗進一步降低（圖3C），說明電解液分解的副反應大幅減少。利用不同掃速的循環伏安法計算離子擴散系數（圖3D和3E），結果表明P-rGO中鈉離子的擴散系數明顯提高。因此，P-rGO表現出良好的倍率性能和良好的循環穩定性，在5 A g-1的大電流下仍有約200 mAh g-1的比容量（圖3F），0.5 A g-1電流密度下1000次循環后容量保持率達到68.4%（圖3G）。

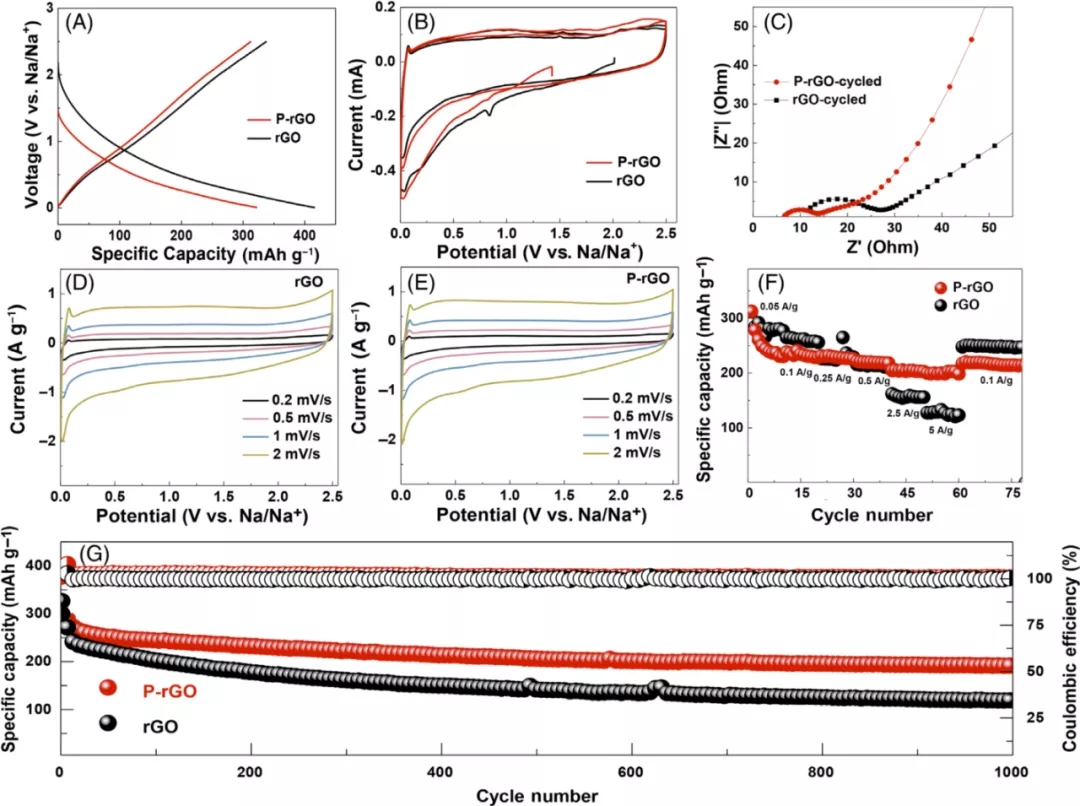

圖3 （A）rGO和P-rGO負極的首圈充放電曲線；（B）rGO和P-rGO負極的首兩圈循環伏安曲線；（C）rGO和P-rGO負極經過20圈循環后的電化學阻抗譜；（D）和（E）rGO和P-rGO負極在不同掃速下的循環伏安曲線；（F）rGO和P-rGO負極的倍率性能；（G）rGO和P-rGO負極的長循環性能。

4. 預鈉化石墨烯負極循環后的表面形貌和SEI成分分析

作者進一步分析了P-rGO負極循環后的表面形貌和SEI組分。未經預鈉化處理的rGO負極循環后表面較為粗糙，覆蓋著一層較厚的SEI，而P-rGO負極表面的SEI更致密和均勻（圖4A和4B）。對比循環后的X射線光電子能譜（圖4C~4E），可以看到rGO負極表面的SEI中含有更多的C=O組分，說明電解液在rGO表面溶劑分解所產生的有機組分（如烷基碳酸鈉）較多，不利于鈉離子傳輸，而P-rGO表面的SEI含有較多的Na2O等無機組分，有利于鈉離子的快速擴散，說明P-rGO表面的人工SEI有效減少了電解液中溶劑的分解。上述結果表明預鈉化過程中產生的人工SEI有效抑制了電解液分解，從而實現循環穩定性和倍率性能的提升。

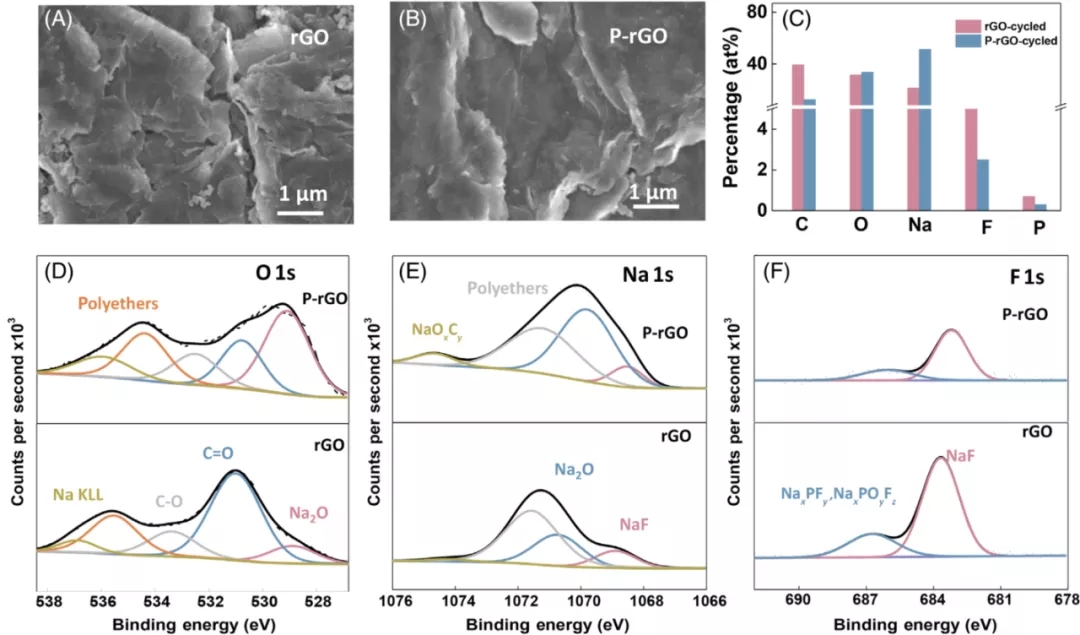

圖4 電化學循環后（A）rGO和（B）P-rGO的掃描電鏡圖；（C）X射線光電子能譜原子百分比；X射線光電子能譜（D）O 1s譜；（E）Na 1s譜；（F）F 1s譜。

個人介紹

呂偉，清華大學深圳國際研究生院副研究員，主要從事碳基材料的界面組裝制備和電化學儲能應用的研究，在Nat. Commun.、Adv. Mater.、Adv. Energy Mater.、Energy Environ. Sci.等刊物發表論文180余篇，他引12000余次。入選科睿唯安高被引學者；主持國家優秀青年科學基金和科技部國際合作重點專項等項目。獲國家技術發明二等獎（排名第六）、天津市自然科學一等獎（排名第二）、The Brian Kelly Award、Reaxys PhD Prize Finalist；擔任InfoMat、Chinese Chemical Letters雜志青年編委、《無機鹽工業》雜志青年編委副主任委員。
