顆粒在線訊：背景介紹

利用木質纖維生物質作為可再生能源和可持續碳源的生物煉制是一項很有前景的技術，可以緩解對日益枯竭的化石資源的過度依賴，并解決氣候變化等環境問題。生物質及其衍生物的催化轉化是重要的生物煉制過程之一。5-羥甲基糠醛（HMF）是一種具有簡單分子結構（包括呋喃環、-C=O和-OH）的生物質衍生物，可選擇性氧化或還原以制備聚合物單體、精細化學品和液體燃料等。作為一種重要的多功能性生物基C6平臺分子，催化HMF轉化制備高值品成為當今生物煉制工業中不可或缺的一部分。2,5-呋喃二甲酸（FDCA）是一種生物基近市場平臺化學品和生物基聚呋喃甲酸酯（PEF）的前體，PEF是目前取代石油基聚對苯二甲酸乙二醇酯（PET）最有前景的一種生物塑料。FDCA能夠通過HMF氧化直接合成，因此HMF氧化制備FDCA正受到越來越多學界和產業界的關注。

FDCA傳統上由HMF熱化學氧化制備。該過程需要貴金屬基催化劑，高壓空氣或氧氣（0.3-2.0 MPa）和超過100℃的反應溫度，這會導致高的成本和能耗。近年來，電化學轉化因其溫和的操作條件和可控的產物選擇性逐漸被用作能源轉化領域的一種清潔和綠色的技術。因此使用水作為氧源的電化學HMF氧化正成為傳統需氧熱氧化的一種替代方法。

最近，中國人民大學牟天成教授課題組從反應路徑、反應機理、催化劑設計和偶聯反應四個方面系統綜述了近年來HMF電化學氧化制備FDCA的研究進展，提供了反應路徑、機理和催化劑設計的洞見以及未來的發展方向，該綜述近期在《綠色化學》上發表（Green Chem., 2021, 4228-4254）。第一作者為中國人民大學化學系碩士生楊越超。

圖文解讀

一．路徑/機理

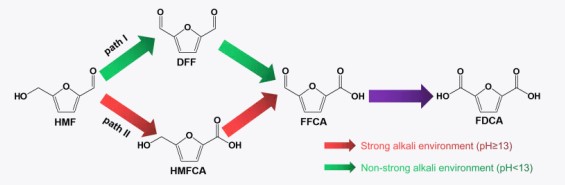

1.根據現有的報道，HMF氧化路徑和溶液pH呈現一定關系。強堿環境下HMF氧化更多是經由HMFCA路徑，非強堿環境下則是經由DFF路徑發生氧化，因此提出了可能的“pH-依賴性”反應路徑（圖1）。

圖1 “pH-依賴性”反應路徑示意圖

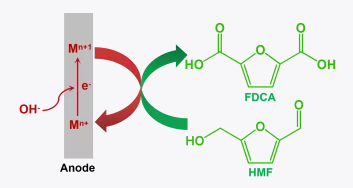

2.HMF電化學氧化的機理包括直接氧化和間接氧化。直接氧化是外加電位直接驅動HMF氧化，間接氧化是外加電位使得電極（催化劑）先氧化，氧化態的電極（催化劑）再使HMF氧化后又自身又重新恢復到初始還原態的過程（圖2）。在間接氧化中，催化劑充當?shù)氖且粋€(gè)氧化還原介體的作用。在實際中，直接氧化和間接氧化能粗略地通過電化學LSV曲線鑒別。

圖2 間接氧化過程示意圖

3.無論是直接氧化還是間接氧化，在電極表面HMF和OH-的吸附平衡可能是決定HMF氧化速率的重要因素之一。特別是對于間接氧化而言，如果催化劑的氧化是決速步，那么HMF的氧化電位直接取決于催化劑氧化的起始電位。在這種情況下，可以通過調控催化劑的氧化還原行為來增強HMF的電化學氧化活性。

二．催化劑設計/偶聯反應

1. 對催化劑設計的認識

單一的貴金屬催化劑更容易生成中間體DFF而不容易得到FDCA。雖然貴金屬顯示出較低的起始電位，但其能提供的電流密度卻很低，甚至達不到10 mA cm-2。制備貴金屬合金可能是解決這個問題的方法之一。Ni基材料能提供更快的反應動力學，被認為是最有活性的非貴金屬催化劑之一，然而Ni基催化劑提供的起始電位卻相對較高。相反，Co基催化劑顯示出較低的起始電位，但是其反應動力學又比較緩慢。因此，在設計催化劑時可以考慮開發一些具有開放納米結構的含Co元素的Ni基催化劑或者NiCo合金/異質結，從而實現協同的催化效應。Fe基材料通常作為助催化劑使用，其自身活性不高。由于對水氧化幾乎沒有活性，Cu基材料能獲得極高的法拉第效率，但同時其驅動HMF氧化的電位也比較高。因此對于Cu基材料而言，可以重點關注如何提高自身的本征活性，比如合成一些單原子催化劑等。層狀雙金屬氫氧化物（LDHs）在HMF電氧化中展現出了出色的催化活性，是一類很有前景的催化劑。然而LDHs主要的問題是長期暴露在強堿環境中穩定性較差，因此可以運用一些策略比如制備單層LDH或者在LDH中引入缺陷等來增加LDH的穩定性或者提升催化活性以縮短反應時間。目前，非金屬催化劑的研究主要集中在均相催化劑TEMPO及其衍生物上。雖然均相催化劑有利于電子轉移但是卻增加了下游的分離成本。鑒于非金屬催化劑成本較低，因此開發更多高性能的非金屬催化劑比如碳基催化劑等值得關注。

2. 偶聯反應

根據報道的熱力學數據，計算并提供了HMF電化學氧化的標準電極電位是0.30 V，遠低于水氧化的1.23 V。因此HMF電氧化可以提供更有效的陽極過程以整合到整個電化學系統的能量轉換中，如HMF氧化偶聯陰極電解水制氫、CO2還原、N2還原和其他有機小分子的電還原等。這種偶聯反應不僅可以制備高附加值的FDCA，而且有效提高了整個電化學過程的能量轉換效率。用HMF氧化取代熱力學上緩慢的析氧反應（OER），同時偶聯陰極生產能源或高值化學品正在成為一種更加綠色、經濟的能源利用解決方案。

三．展望

  1. 結合理論計算和原位光譜研究進一步增加對反應機理的基礎認識，深入了解催化路徑、電生成的中間體和電極材料、溶劑、底物分子之間的關系，并揭示催化劑結構-功能的關系。比如二元金屬、金屬粒度分布、優先晶面、多孔結構和金屬成分對HMF電化學氧化行為的影響是合理設計催化劑的先決條件。

  2. 探索潛在的活性描述符用于指導高性能催化劑的設計。

  3. 在溫和的pH環境中不利于HMF氧化，而在強堿環境中HMF又會發生降解，所以為了避免HMF在理想的堿性條件（高pH溶液）下過度降解，同時保持較高的反應活性，可以考慮合理的結構/形貌/缺陷設計，提高電解質/電荷的擴散速率，增加反應動力學，從而縮短反應時間。此外，應評估不同pH值（例如分別為pH 12、13、14）下的催化活性，以確保HMF的電化學反應性及其降解在特定pH下達到平衡。

   4. 催化劑的穩定性是評價催化劑性能的重要因素。目前的報道僅利用循環次數（通常為五/六次）來表示催化劑的穩定性。然而，鑒于底物濃度較低（10 mM），每次循環時間都很短，這導致催化劑穩定性偏差較大。因此未來需要建立更合理的穩定性評估手段，包括Porbaix圖等，以評估催化劑在反應條件下的穩定性。

  5. HMF電氧化偶聯反應還沒有被充分研究。比如就催化劑設計、轉化效率、產物回收和成本等方面而言，偶聯CO2還原，N2還原和有機分子還原等還有廣闊的發展空間，另外，一些還沒有被開發的偶聯反應比如氧氣還原（ORR）等也應該引起關注。

    6. 從電解液中分離和純化最終產物仍然充滿挑戰。因此未來還應開發高效反應器（如流動反應器）和低成本的分離/凈化技術。由于產物FDCA在酸性條件下能通過溫度控制即可自沉淀分離，因此可以考慮綜合評估酸性HMF電氧化是否比堿性條件下更具成本效益，并進一步設計適用于酸性系統的高性能催化劑。此外，HMF在有機電解液或離子液體中的電氧化因其可能具有更寬的電化學窗口、可控的產物選擇性和強溶劑化效應而應受到更多的關注。

    7. 如果使用過渡金屬硫化物、磷化物、硼化物、氮化物等作為電極，建議在進行HMF電氧化之前，首先預氧化催化劑，即通過循環伏安（CV）掃描在電極表面原位生成一層非晶態或亞穩態金屬氧化物/氫氧化物活性相，這可以增加催化活性。

 8. 目前尚未建立一個統一的標準來報道數據和結果以方便比較和評估不同催化劑的性能。因此提供HMF氧化的反應時間、起始電位、轉化率、產率和法拉第效率（FE）是必須的。特別地，為了獲得理想的氧化效率，我們建議在添加10 mM HMF時，使用20 mA cm-2電流密度下的電勢作為比較催化性能的重要基準之一。

結語

本文系統梳理了生物質衍生的HMF電化學氧化的反應途徑/機理、催化劑和偶聯反應。除了HMF以外，我們希望本文能為深入理解電化學氧化醇/醛有機小分子（比如甲醇、乙醇、苯甲醇、甘油、葡萄糖、糠醛等）并設計先進的陽極電催化劑用于高效的能源利用和可再生資源的生產提供參考和指導。
