顆粒在線訊：盡管柔性電子在信息、能源和醫療方面的作用越來越重要，但它們與異形接口的集成仍然是一個懸而未決的挑戰。傳統的轉移方式作為器件集成的核心技術，仍然不適用于薄型芯片和3D傳感器。固體接觸式彈性體印章有時會產生裂紋，而犧牲層法等非接觸式方法無法實現精確定位轉移。在此，清華大學團隊提出了具有高良率的液滴印章轉移打印 (LSTP)，它可將柔性器件從硅晶片轉移到復雜的異形界面。按照轉移方案，用不同的薄膜圖案可調節界面力。此外，液滴印章被設計為一種有效的工具來轉移變薄的無機柔性芯片，以此制造一種廣泛應用于柔性電路大規模制造的減薄微型發光二極管。作者還提出了一種利用液滴印模制造3D傳感器的方法，為制造可穿戴天線和可重構設備提供了一種新方法。因此，LSTP 在未來復雜和系統級柔性設備轉移打印方面具有巨大潛力，并在3D柔性電子學的研究中發揮著至關重要的作用。

液滴印章轉移打印工藝

LSTP的運行流程如圖1所示。作者使用的薄膜是在硅片上制造的，支撐基板是旋涂聚酰亞胺 (PI, 8.5 μm)。在保持層的頂部是通過PVD、光刻和濕蝕刻等工藝制造的功能材料。親水橡膠毛細管用作手柄來控制液滴的體積。LSTP的過程包括四個主要步驟：界面力控制、拾取、打印和蒸發。無機柔性薄膜制作完成后，薄膜與硅片緊密貼合。在力控制步驟中，通過調節液體體積來控制轉移手柄和薄膜界面之間的接觸力。微滴接觸薄膜并充當液體印章，在管和薄膜之間形成液橋。然后，隨著接觸手柄的抬起，薄膜器件逐漸從硅基板上脫離，完成拾取過程。在打印過程中，在軟基板的頂部重復力控制過程，以減弱液體印章與薄膜之間的接觸力，從而通過范德華力將器件打印到軟基板上，少量液滴留在薄膜表面。最后，薄膜在蒸發過程后與軟基板牢固接觸。

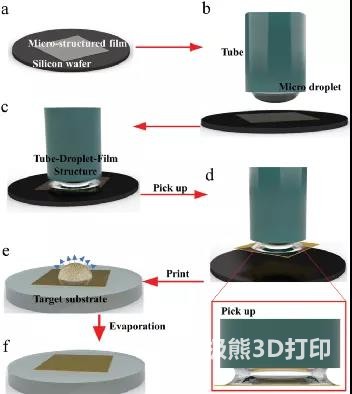

圖1，LSTP的傳輸過程。a) 在硅片上制造的具有微結構的薄膜。b) 通過液滴體積調節界面附著力。c) 在管子和薄膜之間形成液橋。d) 提貨過程。e) 減弱界面附著力，將薄膜打印到柔軟的基材上。f) 液滴蒸發后殘留在薄膜上，柔性薄膜與軟質基材緊密接觸。

薄型柔性芯片轉移打印

作者將減薄后的器件放置在PMDS襯底上作為供體襯底，并在其上進行轉移實驗和傳統方法。發光二極管 (LED) 芯片的厚度為30μm。圖4a顯示了印章-芯片接口的結構，頂部印章由PDMS制成，并將LED 芯片放置在基板上。在傳統工藝中，作者使用印章將 LED 芯片剝離并將其轉移到PDMS基板上。接觸界面如圖4b所示，LED緊緊包裹在彈性印章和 PDMS表面之間。轉移后，LED壞了（圖4c）。圖 4d為液態印章-芯片接口結構圖，且LED 成功轉移到目標基板上。在蒸發過程之后，該裝置緊緊地附著在 PDMS上。設備功能是評價轉印成功率的重要指標。LED 照明實驗證明器件性能的穩定性和變化性（圖4g,h）。

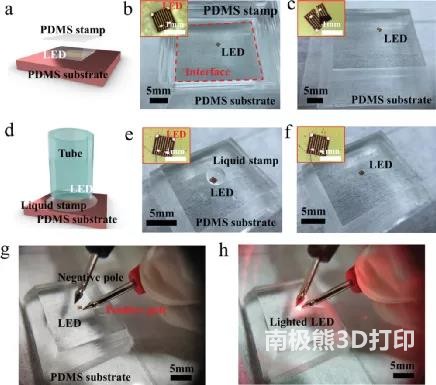

圖4，薄型柔性 LED 的轉移打印。

液印轉移法制作的3D可重構天線

圖5展示了天線的異形傳遞過程。光刻和蝕刻后，在硅片上制作螺旋天線（圖5a）。然后使用液體印章將螺旋天線轉移到錐面。液態印章的結構如圖5b所示，轉印結果如圖5c所示。天線與錐形表面完美貼合。作者模擬了傳輸前后天線的諧振頻率和輻射模式。在傳輸前后天線在垂直于中心軸的方向上有很好的實現增益（圖5d,e）。該天線在3D結構和平面結構上均具有7.5dB以上的良好性能。同時，帶寬窄的特點極大地限制了螺旋天線的應用范圍。結果表明，傳輸后天線帶寬增加了74.4%，這對頻率可重構天線具有重要意義。隨著對 3D天線制造的探索，作者提出了通過 LSTP 方法進行大規模制造的可能性。有了這種方法，就可以使用行業內較為穩定的平面加工方式來制造復雜的3D結構。它不僅節省了資源，而且提供了一種高度可控的制造新方式。此外，該設計還為 3D 柔性電子的研究提供了重要的制造方法。

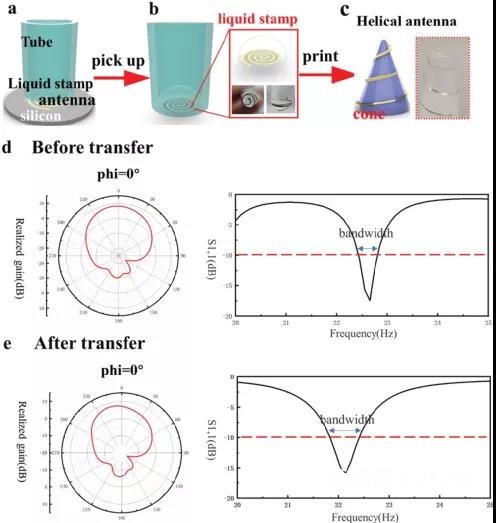

圖5，通過液態印章轉移方法制造的 3D 可重構天線。

相關論文以題為L(zhǎng)iquid Droplet Stamp Transfer Printing發表在《Advanced Functional Materials》上。通訊作者是清華大學馮雪副教授，馬寅佶助理研究員。

論文鏈接：doi.org/10.1002/adfm.2021054079
