顆粒在線訊：二維材料的性質和功能除了高度依賴于其單層結構和結構組分，其層數或?qū)痈呒翱煽嘏挪荚趯娱g電子、能量傳輸方面也具有重要作用。目前，已有多種技術方法用于構筑單層的二維聚合物材料，包括表面上或界面聚合法、溶液誘導的分層、溶液相共價自組裝等方法。自上而下的剝離策略也已被應用于構建不同層數的二維單層石墨烯、金屬有機框架和共價有機框架。然而，除了溶液相共價自組裝的方法，大多數情況下得到的二維材料只能以固體形式存在，其大規模制備、表征和加工也依然充滿挑戰。二維材料的單層結構向雙層結構的可控構筑，將為構筑三層甚至更為復雜的多層結構提供一種新的思路。

2021年9月25日，復旦大學和上海有機化學研究所黎占亭團隊與美國Molecular Foundry的劉毅研究員合作，通過葫蘆脲[8]與鋅卟啉基元的4-苯基吡啶基團的超分子包結作用，在水相中實現了單層的超分子有機框架（ml-2D-SOF）的構筑，并進一步利用線性雙頭基吡啶分子的配位導向的自組裝策略，在水中實現了雙層的二維超分子有機框架（bl-2D-SOF）的層級自組裝構筑。鄰近卟啉單元的吡啶氮被甲基化，利于削弱卟啉環的自身堆積或聚集。相關成果發表在國際知名期刊Angew. Chem. Int. Ed.上，題目為“Self-Assembly of a Bilayer 2D Supramolecular Organic Framework in Water”。

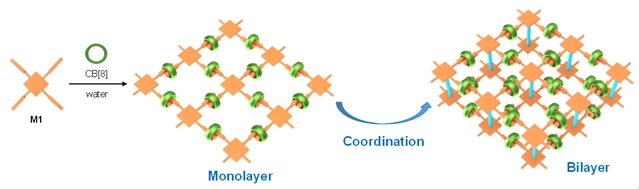

圖1：?jiǎn)螌拥某肿佑袡C(jī)框架（ml-2D-SOF）到雙層超分子有機框架（bl-2D-SOF）的層級自組裝構筑示意圖。

等溫量熱滴定、核磁滴定、核磁擴散序譜、紫外可見光譜、動態光散射、單晶等技術對ml-2D-SOF和bl-2D-SOF在水相中的自組裝表征實驗表明：ml-2D-SOF和bl-2D-SOF在水中均能通過自組裝構筑得到。

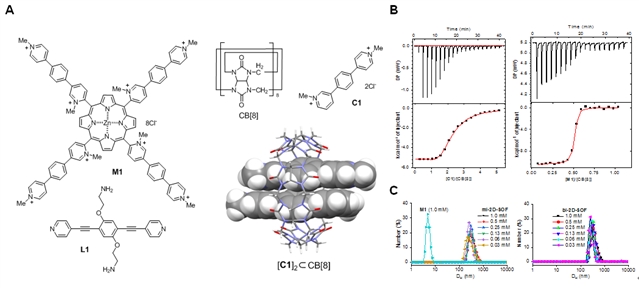

圖2：自組裝單體（M1，C1和L1）結構，以及于C1以及M1和CB[8]相互作用的等溫量熱滴定實驗以及單層結構（ml-2D-SOF）和雙層結構（bl-2D-SOF）溶液相中的粒徑分布。

小角X射線電子散射（SAXS）的實驗結果證實了單層超分子結構ml-2D-SOF和雙層超分子結構bl-2D-SOF在溶液相和固相的中的有序性。透射電子顯微鏡（TEM）可以清楚的觀察到ml-2D-SOF和bl-2D-SOF的微晶結構，其對應的選取電子衍射花紋圖樣與MaterialsStudio模型的相應晶面匹配。在TEM圖中，也觀察到了相對應的晶格條紋。這些結果均表明，在水相中自組裝形成的ml-2D-SOF和bl-2D-SOF具有長程有序性，形成了水溶性的二維層狀超分子有機框架。

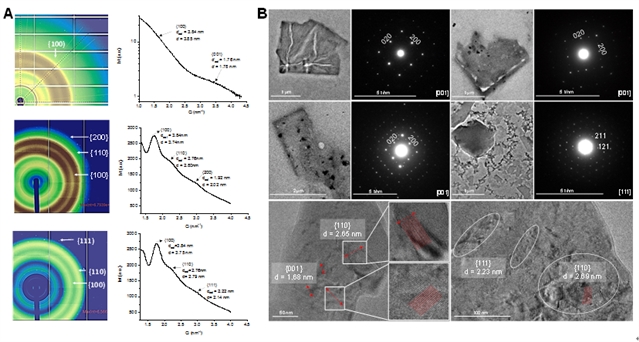

圖3：?jiǎn)螌拥某肿佑袡C(jī)框架（ml-2D-SOF）和雙層超分子有機框架（bl-2D-SOF）溶液相和固相結構有序性表征。

最后利用旋涂制樣技術通過原子力顯微鏡（AFM）證實單層結構ml-2D-SOF和雙層結構bl-2D-SOF均形成了具有缺陷的大薄片狀結構，可達到微米級。其中，ml-2D-SOF具有單層結構，其高度與CB[8]的高度接近；bl-2D-SOF具有雙層結構，其高度約為CB[8]高度的兩倍。

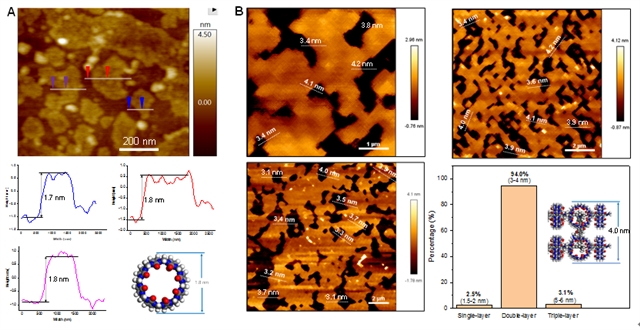

圖4：?jiǎn)螌拥某肿佑袡C(jī)框架（ml-2D-SOF）和雙層超分子有機框架（bl-2D-SOF）的層高表征。

通過配位導向的協同性的自組裝策略，實現了由單層超分子有機框架到雙層超分子有機框架的層級自組裝構筑，這為更多單層結構向雙層結構的構筑提供新的思路。bl-2D-SOF的卟啉單元可有效抑制堆積從而形成微米級的雙層結構，雙層二維超分子聚合物的一個顯著特征是其良好的水溶性，有利于后續的進一步修飾和功能化。另外，通過在卟啉中心引入不同配位數的過渡金屬，可用于更為復雜的三層、甚至多層二維聚合物的可控構筑。

相關論文信息：https://doi.org/10.1002/anie.202112514
