1610
2021-10-09
顆粒在線訊：近日，中國科學院大連化學物理研究所催化基礎(chǔ)國家重點實驗室研究員汪國雄和中科院院士、大連化物所研究員包信和團隊，與日本科研人員合作，在高溫CO2電解研究方面取得新進展。研究通過氧化還原循環(huán)處理，構(gòu)建了高密度金屬/鈣鈦礦界面，顯著提高了固體氧化物電解池CO2電解性能和穩(wěn)定性。
固體氧化物電解池可在陰極將CO2和H2O轉(zhuǎn)化為合成氣、烴類燃料，并在陽極產(chǎn)生高純O2，具有反應(yīng)速率快、能量效率高、成本低等優(yōu)點，在CO2轉(zhuǎn)化和可再生清潔電能存儲方面具有應(yīng)用潛力。
鈣鈦礦型氧化物因其優(yōu)異的可摻雜能力、抗積碳能力、氧化還原穩(wěn)定性等，在催化和能源領(lǐng)域受到廣泛關(guān)注。然而，與傳統(tǒng)鎳基陰極相比，鈣鈦礦電極因電催化活性不足導致其應(yīng)用受到限制。將活性組分摻雜到鈣鈦礦體相，進而在還原氣氛下原位溶出金屬納米顆粒，構(gòu)建金屬/鈣鈦礦界面，是一種提高CO2電解性能的有效途徑。但金屬納米顆粒溶出仍存在顆粒密度低和顆粒尺寸大等缺點。此外，金屬/鈣鈦礦界面形成機制以及催化機理缺乏直觀的原位動態(tài)認識。

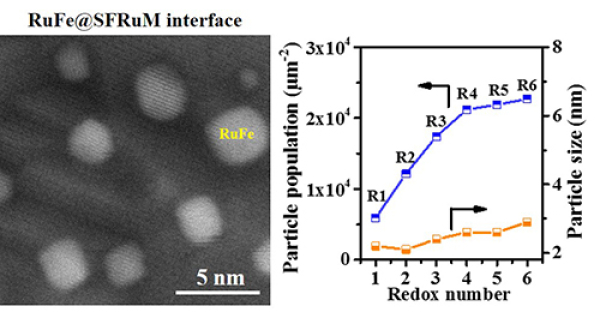

該工作中，科研人員制備了Ru摻雜的Sr2Fe1.4Ru0.1Mo0.5O6-δ（SFRuM）雙鈣鈦礦，通過氧化還原循環(huán)處理使RuFe合金納米顆粒密度從5900個μm-2（R1）增加到22680個μm-2（R6），平均粒徑在2.2~2.9nm之間，有效調(diào)控了RuFe@SFRuM界面密度?？蒲腥藛T結(jié)合原位氣氛電子顯微鏡及元素分布和電子能量損失譜表征，揭示出在還原和氧化氣氛下RuFe@SFRuM界面的形成和再生機制，闡明了表面Ru元素富集促進溶出高密度RuFe@SFRuM界面的內(nèi)在本質(zhì)。原位氣氛電鏡、電化學交流阻抗譜結(jié)合密度泛函理論計算證實，RuFe@SFRuM界面促進了CO2吸附活化。與SFRuM陰極相比，RuFe@SFRuM陰極在1.2V時，CO2電解電流密度提高了74.6%，在1000小時，CO2電解測試中表現(xiàn)出高穩(wěn)定性。該研究為固體氧化物電解池高效穩(wěn)定電解CO2提供了新策略。
相關(guān)工作以Promoting Exsolution of RuFe Alloy Nanoparticles on Sr2Fe1.4Ru0.1Mo0.5O6-δ via Repeated Redox Manipulations for CO2 Electrolysis為題，于近日發(fā)表在《自然-通訊》（Nature Communications）上。研究工作得到國家自然科學基金、國家重點研發(fā)計劃、中科院青年創(chuàng)新促進會等的支持。
大連化物所等實現(xiàn)高效穩(wěn)定二氧化碳電解
版權(quán)與免責聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責，且不承擔此類作品侵權(quán)行為的直接責任及連帶責任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負版權(quán)等法律責任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
