1669
2021-10-20
顆粒在線訊：江南大學(xué)劉天西教授，南京工業(yè)大學(xué)汪勇教授等研究人員在《 Nano Lett》期刊發(fā)表名為“Chemically Laminating Graphene Oxide Nanosheets with Phenolic Nanomeshes for Robust Membranes with Fast Desalination”的論文，研究報(bào)道了通過(guò)高效脫鹽的化學(xué)層壓策略，制備了一種具有短穿透平面路徑和緊湊納米通道的GO/酚醛納米網(wǎng)格雜化膜。
預(yù)合成的酚醛/聚醚納米片作為酚醛納米顆粒的前驅(qū)體，與GO按不同比例混合，通過(guò)真空過(guò)濾法制備GO/酚醛/聚醚膜。酸處理后得到GO/酚醛納米網(wǎng)雜化膜，其中GO和酚醛納米網(wǎng)通過(guò)酯鍵合，而相鄰的酚醛納米網(wǎng)通過(guò)亞甲基鍵合。這種化學(xué)連接的結(jié)構(gòu)使層間間距變得更緊密，降至6.4 ?。酚醛納米孔的穿透平面為水的快速傳輸提供了豐富而又短的通道，而收緊的GO納米通道可以選擇性地抑制離子的傳輸。因此，GO/酚醛納米網(wǎng)格雜化膜具有高達(dá)165.6 L/(m2 h bar)的透水率和97%的Na2SO4截留率，優(yōu)于其它GO基膜。此外，采用這種方法制備的雜化膜也具有良好的性能穩(wěn)定性。

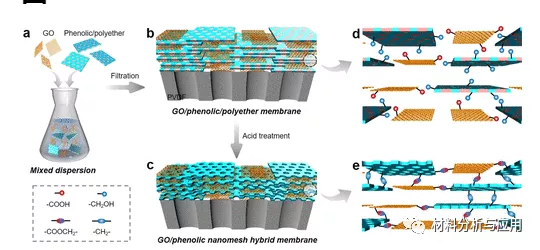

圖1. GO/酚醛納米網(wǎng)格雜化膜的制備示意圖。

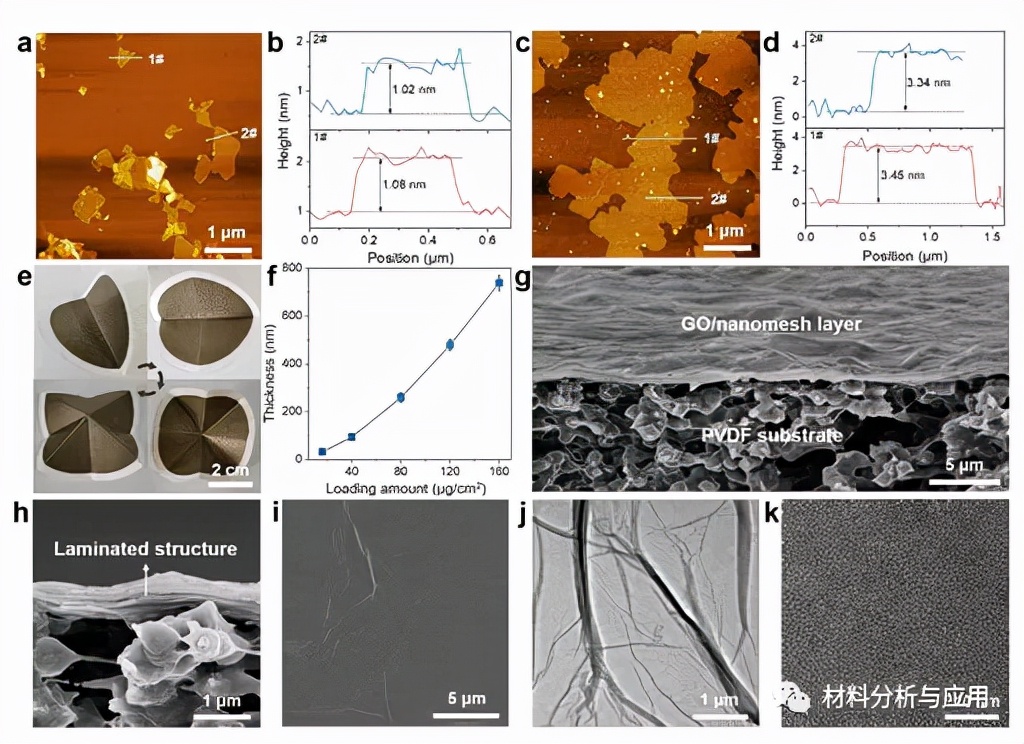

圖2. GO/酚醛納米網(wǎng)格雜化膜的形態(tài)

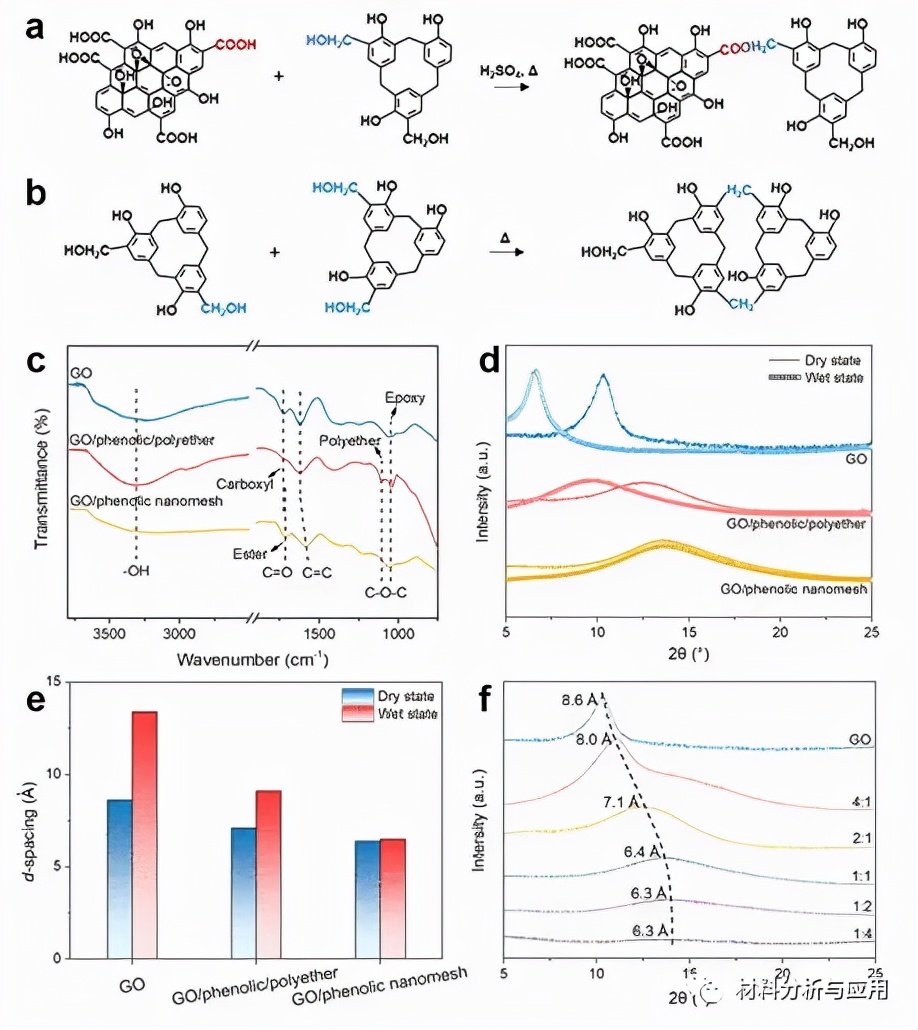

圖3. GO/酚醛納米網(wǎng)格雜化膜的理化特性。

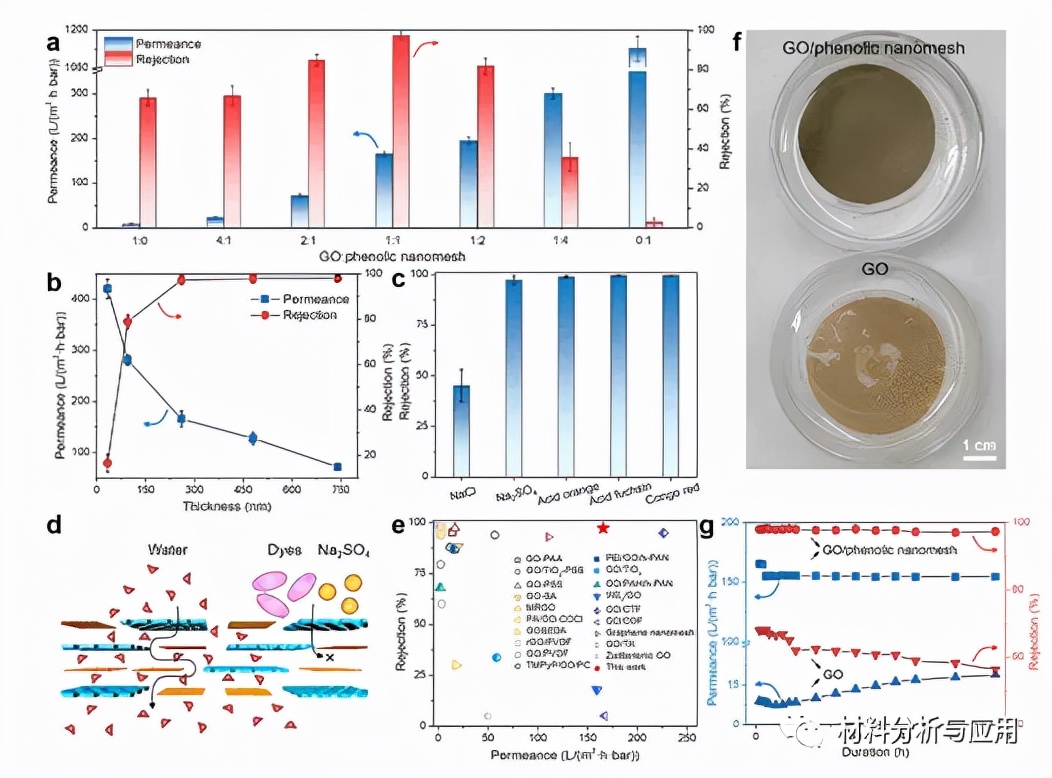

圖4、GO/酚醛納米網(wǎng)格雜化膜的分離性能。
這項(xiàng)工作提供了一種簡(jiǎn)單的策略，將穿過(guò)平面的納米孔引入到GO膜中進(jìn)行快速淡化，并展示了化學(xué)連接效應(yīng)在控制層間距中的作用。此外，該策略還有望應(yīng)用于其他基于2D材料的納米通道的設(shè)計(jì)中，以提高其性能。
版權(quán)與免責(zé)聲明：
（1） 凡本網(wǎng)注明"來(lái)源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來(lái)源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責(zé)任。
（2）本網(wǎng)凡注明"來(lái)源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)，且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個(gè)人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來(lái)源"，并自負(fù)版權(quán)等法律責(zé)任。
（3）如涉及作品內(nèi)容、版權(quán)等問(wèn)題，請(qǐng)?jiān)谧髌钒l(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
