顆粒在線訊：微生物燃料電池（MFCs）作為一種可同時發電的新型廢水處理方法，引起了人們的廣泛關注。氧還原反應(ORR)的低活性仍然是限制MFCs發展的最關鍵的瓶頸之一。生物炭被認為是具有發展?jié)摿Φ腛RR電催化劑。到目前為止，盡管對生物炭作為ORR電催化劑的研究已經取得了巨大的進展，但還需要進一步的改進，以使其具有經濟上的實用性。本文系統的總結了近7年來生物炭基ORR催化劑在MFCs中的重要應用進展。

圖文解讀

背景介紹

在有限氧條件下由農業廢物或污泥產生的生物炭，正在迅速成為一種環境恢復材料。與其他類型的廉價碳材料相比，由于生物炭表面積大、成本低、能耗低、陽離子交換能力高、結構穩定，生物炭被認為是傳統陰極催化劑（昂貴、對環境有害）的替代品。從農業生物群落中提取了具有高ORR催化活性的生物炭，如巨型甘蔗莖、落花、水葫蘆、玉米棒和堅果殼。圖1(a)介紹了用作ORR催化劑前體的生物質源的相對貢獻。從農業生物制品如巨型甘蔗秸稈、落花、水葫蘆、玉米棒和堅果殼中提取了具有高ORR催化活性的生物炭。此外，圖1(b)顯示了2013年至2019年期間每年的出版物數量和被高度引用的論文的積累。應當指出的是，生物炭作為MFC的電催化劑是一個相對較新的領域，MFC的生物炭發展還處于起步階段；因此，在探索未來的應用時，有足夠的詳細研究范圍。

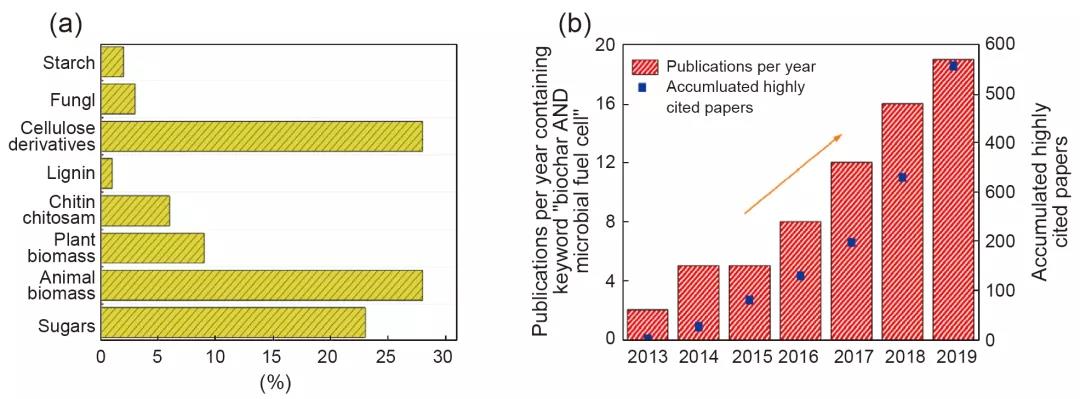

圖1. (a) 用作ORR催化劑前提的生物質資源占比；（b）2013年到2019年，在Web of Science通過關鍵詞“生物炭和微生物燃料電池” 檢索到的論文。

生物炭的性能、制備、評價和檢測

生物炭的組成是決定其應用的關鍵指標。生物炭以各種微/納米結構的形式存在，包括空心球體、核殼結構和多孔粒子。在這些眾多的結構中，蛋黃-殼結構由于其高表面積與體積(SA/V)比而引起了越來越多的關注。生物炭的表面積和孔隙度與生物量的類型密切相關。生物質主要由纖維素、半纖維素、木質素以及相對較少數量的果膠、蛋白質、提取物和灰質組成。制備完成后，必須通過測量來闡明生物炭電極的形態學和催化性能。陰極電位會影響電子及其受體的氧化還原反應。從概述的角度來看，生物炭可以通過各種常見的分析技術來表征（圖2），目前主要包括循環伏安法(CV)、電化學阻抗光譜法(EIS)和掃描電子顯微鏡法(SEM)。

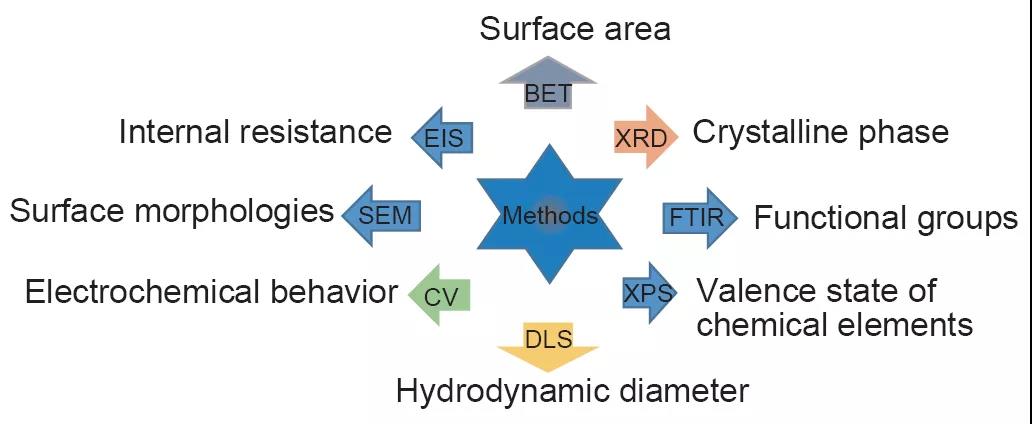

圖2. 生物炭的評價和測量方法。

生物炭作為ORR反應催化劑在微生物燃料電池中的作用

摻雜異原子的碳質材料被認為是最有前途的候選材料，因?yàn)樗鼈兲峁┝藘?yōu)異的ORR電催化性能。在這些材料中，摻氮碳及其衍生物已被廣泛應用于MFCs中（圖3a）。已證明摻雜N的生物炭可以改善ORR。進一步說，摻雜到碳晶格中的金屬和氮原子可以改變碳的電子和幾何結構，進而增強其ORR催化活性。迄今為止，現有已發表的研究主要考慮了生物炭作為發電催化劑的優點，但生物炭也可以是一種很有前途的替代陰極催化劑用于MFCs水處理領域（圖3b）。

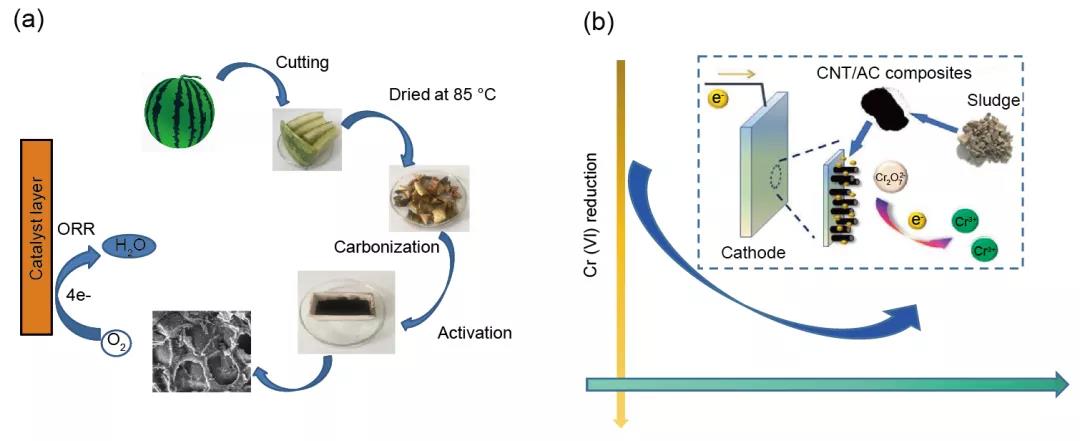

圖3. （a）西瓜皮生物炭的催化劑示意圖，（b）從工業紙污泥中提取的原位N摻雜碳納米管/活性碳復合物，用來對MFC中的鉻酸鹽(VI)去除。

生物炭基催化劑當前所面臨的挑戰及其展望

如上所述，MFC的商業化或工業化應用在很大程度上受到陰極側緩慢ORR的阻礙。生物炭電催化劑是工業規模MFC應用中最具吸引力的候選催化劑，但在目前的MFC研究中很少被考慮。生物炭的異變性和其控制氧化還原性質的困難可能會推遲其在涉及電子交換的MFCs中的使用。生物炭是一種復雜材料，低尺寸的生物炭具有很高的表面自由能，并且很容易恢復，這減少了活性位點的數量。理想的電極催化劑不僅具有活性和電導電性，而且除了在制造過程中以較低的材料成本和最小的能耗外，還具有回收或可重復使用的功能。此外，在進行特定生產時，必須考慮使用生物炭電催化劑的效率?？紤]到這些問題，以下部分將提出當前研究的具體觀點。(1)擴大生物炭的前體。(2)優化碳化過程。(3)優化化學活化和其他活化方法。(4)雖然生物炭可以簡單地通過傳統的熱解來產生，但在不同應用中產生多性能生物炭的單一方法還沒有實現。然而，共熱解技術有望通過加入其他材料來提高生物質熱解的整體性能。(5)摻雜非貴金屬。(6)除了一般的ORR機制外，還應更加注意生物炭作為ORR電催化劑對生物保護的阻力以及在長期運行方面良好的電導性和穩定性。(7)為了驗證生物炭作為一種新的綠色技術的可持續性，應該在未來的研究中進行生命周期分析和技術經濟評估。(8)未來MFC的發展將旨在從實驗室規模大規模轉變?yōu)閷?shí)際的發電應用。生物炭是一種低成本設計先進ORR電催化劑的新策略。因此，工業化規模生產生物炭是應用的需要。

文章信息

文章以“Sustainable biochar as an electrocatalysts for the oxygen reduction reaction in microbial fuel cell”為題，在Green Energy & Environment期刊發表。第一作者為碩士研究生李勝男，通訊作者為李鳳祥副教授。

全文鏈接：https://doi.org/10.1016/j.gee.2020.11.010
