顆粒在線訊：人工肌肉在加速機器人、外骨骼和假肢的發展方面具有巨大的潛力。肌肉的收縮和放松使動物能夠完成各種感應動作。人們從肌肉出色表現得到靈感，對模仿肌肉運動越來越感興趣，比如移動、抬起、旋轉和彎曲。過去幾十年里，已開發出幾類類似肌肉的傳動裝置。諸如，基于電介質彈性體、刺激響應聚合物、形狀記憶合金以及碳復合材料的傳動裝置有望替代傳統的電動、液壓、氣動及伺服等系統，實現輕量化和低成本制造。然而，這些人工肌肉存在高驅動力低應變、不能長期在水下工作以及時間響應慢等問題。

近日，來自中國科學技術大學精密機械與精密儀器系的張世武教授團隊提出一種通過電化學調節液態金屬界面張力的手段來模擬肌肉收縮和伸展的新型液態金屬傳動裝置。這種液態金屬人工肌肉（LMAM）可以在不同的pH范圍（0-14）的溶液中工作，以15 mm s-1的最大延展速度實現高達87 %的驅動應變。值得注意的是，LMAM只需0.5 V非常低的驅動電壓實現電能向機械能轉化的傳動效果。作者將LMAM裝在一條仿生機器魚的尾部驅動其在1 min內向前游動約15 cm（附加視頻5）。LMAM的這種簡單性、多功能性和有效性對于擴展軟體傳動器性能空間極具潛力，可實現從工程領域到生物醫學領域的廣泛應用。相關論文以題為“A Liquid Metal Artificial Muscle”發表在Advanced Materials上。

論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202103062

在這項工作中，LMAM傳動器所使用的液態金屬是鎵（Ga），可以與其他幾種金屬結合形成熔點低于室溫的合金，比如75 wt%鎵和25 wt%銦構成的鎵銦合金（EGaIn）。雖然熔點低，但該合金無毒，且在室溫下零蒸汽壓，可安全使用。鎵基液態金屬合金具有較高的電導率和導熱率，使其能夠廣泛應用于柔性和可重組變形系統。在沒有氧化層存在的情況下，鎵基液態金屬具有目前任意已知的室溫液體中的最大界面張力（> 600 mN m-1，其值取決于成分和環境）。但，在溶液中施加氧化電位，通過電化學方法可將其較大的界面張力調控到接近零。大幅度的電可調界面張力可產生力的較大變化，從而將電能轉化為機械能?；谏鲜鲈?，本文作者利用液態金屬界面張力的變化制造了一種新型的水下傳動裝置。

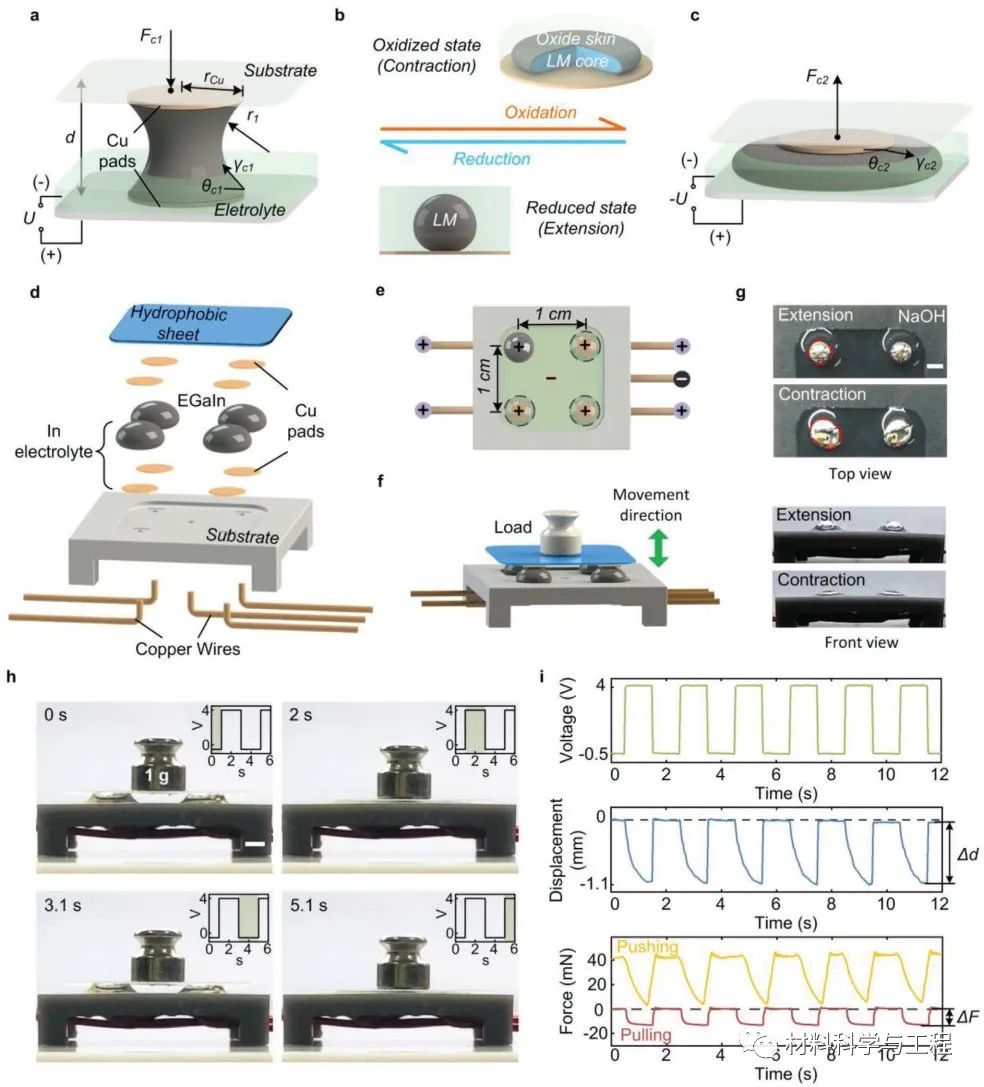

圖1.液態金屬人工肌肉（LMAM）的傳動。（a）單個LMAM單元在舒張狀態下的示意圖；（b）液態金屬液滴的還原和氧化狀態；（c）組裝的單LMAM單元在收縮狀態下的示意圖；（d）帶有四個液態金屬液滴的LMAM示意圖；（e）液態金屬液滴、銅墊片和電極的構造模型圖；（f）LMAM承載負荷示意圖；（g）LMAM在收縮和擴展?fàn)顟B(tài)下的俯視圖和前視圖的照片；（h）帶有四個EGaIn液滴的LMAM驅動1克砝碼活動（100 μL 0.2 mol L-1 NaOH溶液環境、0.25Hz的4到-0.5 V之間的電壓驅動）

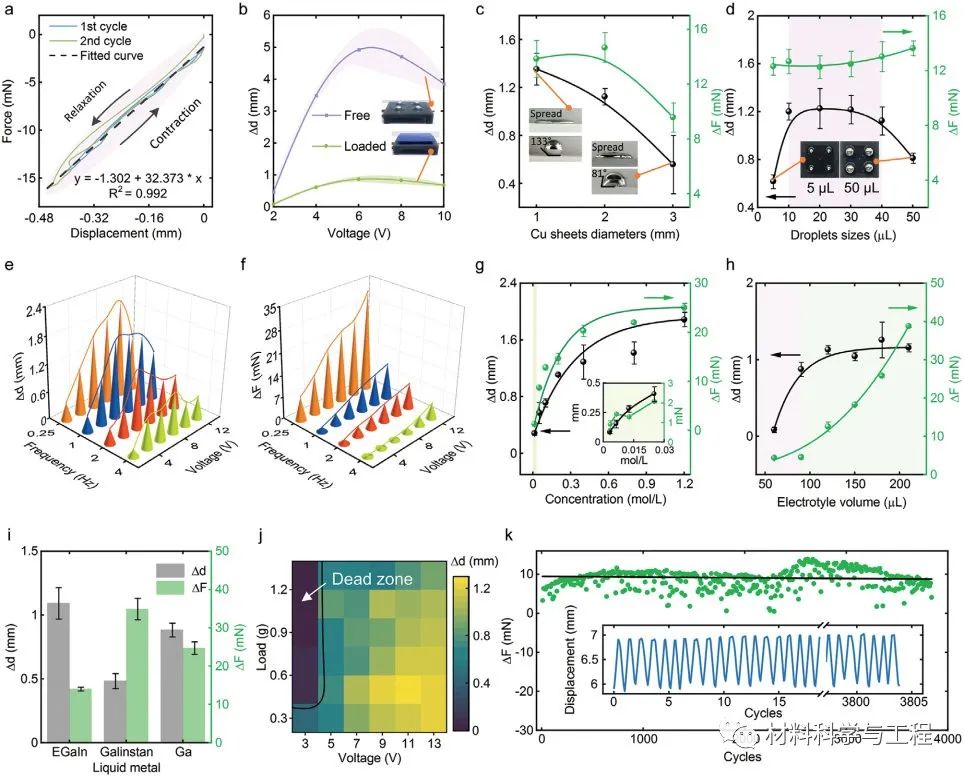

圖2. 影響傳動性能的參數。（a）不同循環下記錄的位移-力曲線（在4至-0.5 V，0.5 Hz條件下激活）；（b）沖程相較于電壓的變化。綠色曲線表示加載0.07 g上基板的LMAM，陰影區域表示標準偏差；（c）銅片直徑對LMAM傳動性能的影響；（d）EGaIn液滴尺寸對LMAM傳動性能的影響；在0.5 V還原電壓下，不同氧化電壓和頻率對Δd和ΔF的影響；不同NaOH溶液濃度、（h）電解液體積和液態金屬類型（40 ℃）對LMAM傳動性能的影響；（j）Δd作為施加的氧化電壓和負載重量的函數分布圖。在“禁區”，LMAM無法推動負載；（k）LMAM在2小時內驅動測試載荷循環≈4000次的推力穩定性。插圖：≈4000個執行周期的位移測量，誤差柱代表標準差（n≥5）

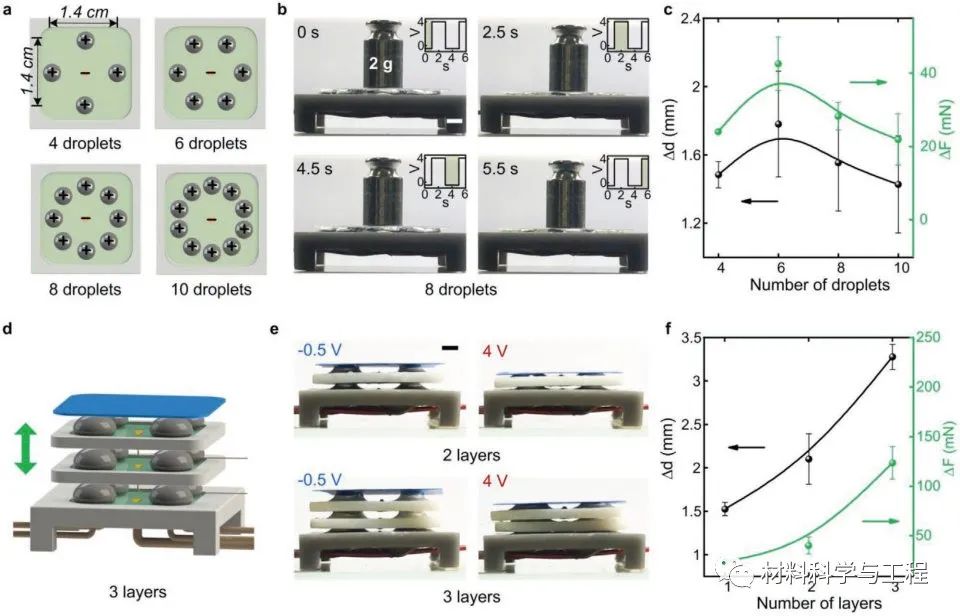

圖3. 多個LMAM單元的串并聯組裝。（a）并聯LMAM中的液滴分布示意圖；（b）由8個液滴組成的LMAM快速驅動重量為2克的物體照片；（c）EGaIn液滴數對傳動性能隨的影響；（d）三層LMAM的液滴分布示意圖；（e）兩層和三層LMAM的傳動照片；（f）LMAM層數變化對傳動性能影響。誤差條表示標準偏差（n≥5）

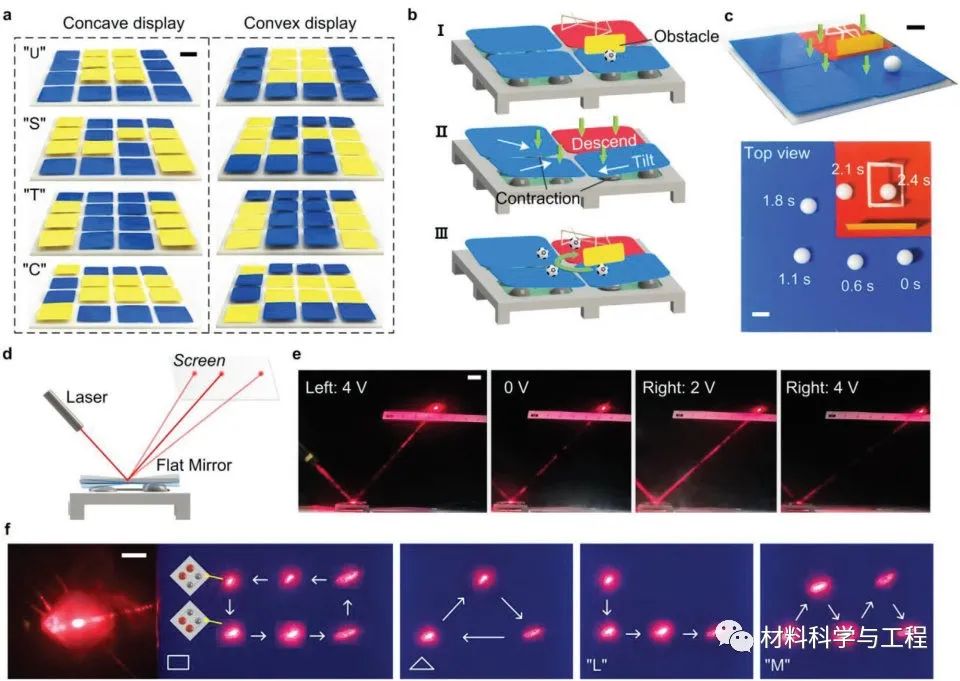

圖4. LMAM應用實例。（a）驅動雙模顯示器的照片；基于LMAM貨物配送系統的示意圖和照片；（d）基于LMAM可重構光學反射器示意圖；可重構光學反射鏡在一維和二維中調整反射角度的照片

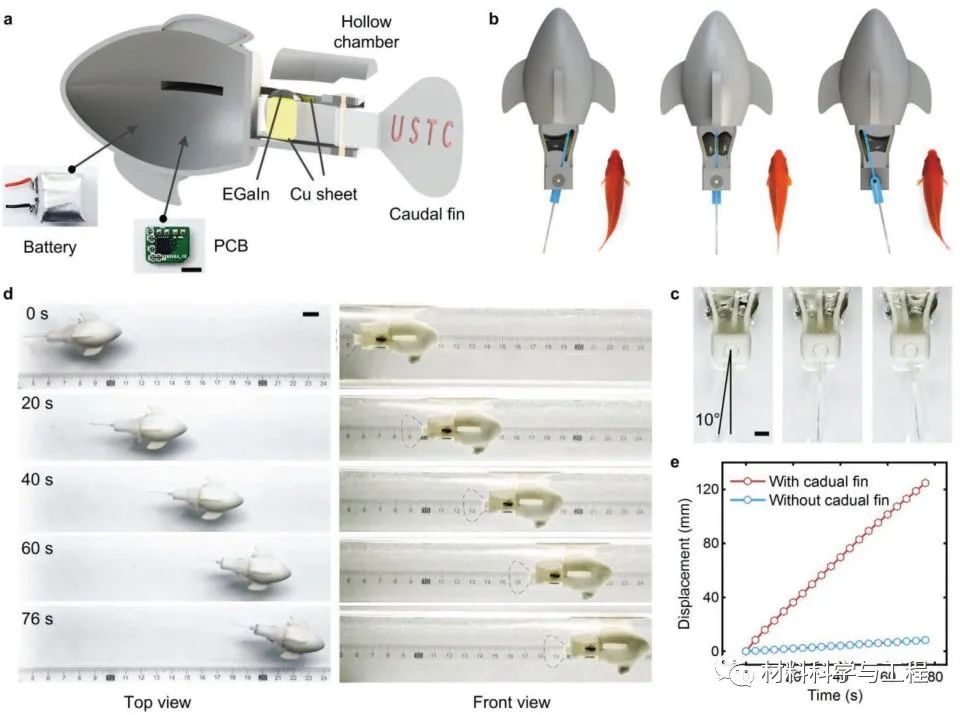

圖5. LMAM驅動單尾鰭仿生機器魚游動的展示。（a）機器魚的橫斷面示意圖，其中電池和控制模塊密封在魚的頭部，尾部通過軸固定在魚的主體上（橙色部分）；魚擺動尾鰭的示意圖和照片；（d）機器魚在NaOH溶液中游泳的俯視圖和前視圖（每個EGaIn液滴的體積為30μL）；（e）機器魚在溶液中游動的位移與時間關系圖

總的來說，這項研究成果提出了一種基于液態金屬液滴界面張力可逆和電控變化的新型人工肌肉。這種液態金屬人造肌肉在輸入0.25 Hz 4 V的電壓條件下表現出45 %（最高可達86%）的高應變響應，其響應時間可以忽略不計；在1 V電壓下，可0.14 s內實現舒張響應。通過人工肌肉單元的并聯和串聯，可以進一步提高系統的行程和傳動力。在超低驅動電壓下產生較大應變，實現高性能傳動裝置的應用，顯示出其在智能、柔性元件領域的巨大潛力，諸如微流控、顯示器、仿生軟機器人和生物醫學設備等。該研究證實了基于液態金屬液滴的傳動裝置能夠在低輸入電壓下實現機器人的操控，從而為未來基于微功率器件更先進的技術鋪平道路。
