顆粒在線訊：柔性熱電薄膜可直接利用人體與周圍環境之間的溫差發電，為可穿戴電子器件提供電源，因而近年來受到了越來越多的重視。

最近，同濟大學蔡克峰教授課題組發展了一種制備熱電性能和柔性都優異的Ag2Se/Se/PPy(聚吡咯)復合薄膜的方法：首先采用簡單溫和的濕化學法合成PPy包覆的Ag2Se納米線，然后真空抽濾到多孔尼龍濾膜上接著熱壓處理。性能最優的復合薄膜其室溫功率因子高達2240μW m-1 K-2(圖一)，是目前報道的有機/無機復合柔性熱電薄膜的最高值。

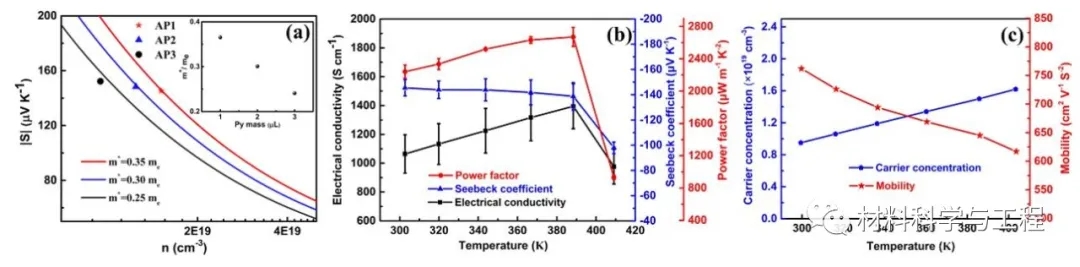

圖1a） Seebeck系數與霍爾載流子濃度的曲線。b）電導率、塞貝克系數和功率因數隨溫度的變化曲線，c）載流子濃度和遷移率隨溫度的變化曲線。

研究發現隨著PPy的添加，薄膜的Seebeck系數有所提升, 然而加少量PPy的薄膜的電導率比不加PPy的薄膜之電導率還略高，這顯然是出乎尋常的。為了揭示內在機制，他們觀察了薄膜內部的顯微結構。如圖2(a)所示，該薄膜致密，其中左側深灰色區域?yàn)槟猃埢?，白色區域是Ag2Se晶粒，晶粒中的黑色區域?yàn)榭锥?。從圖2(b)中可以清晰地看到Ag2Se與尼龍之間的界面。結合能譜分析可以看出少量PPy分布在孔洞壁上，且孔洞中有Se富集。

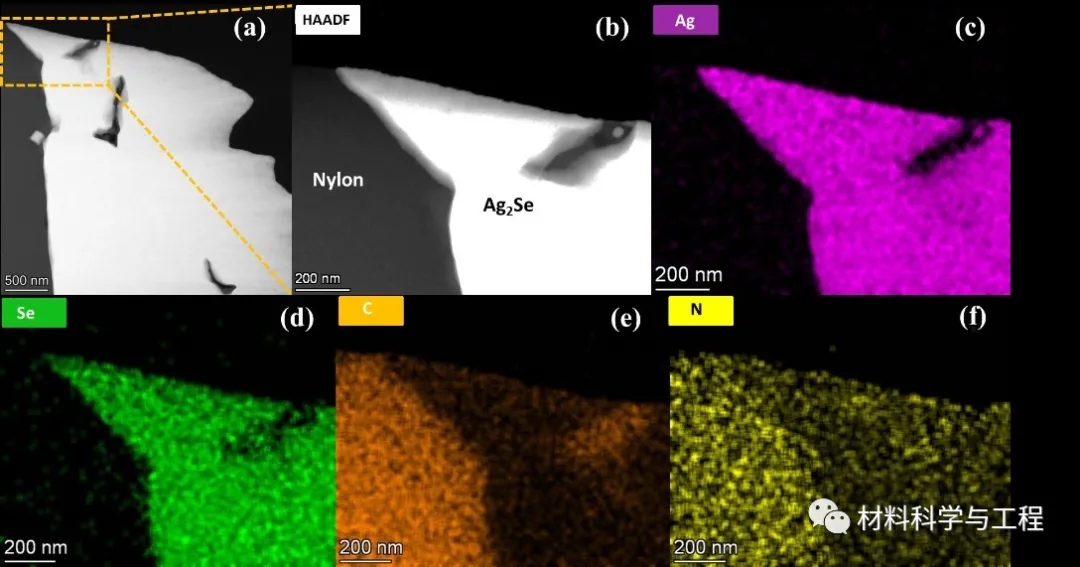

圖2 加少量PPy復合膜的內部顯微結構，(a) 包含部分孔洞的典型截面透射電鏡圖，(b) 圖a中黃色方框內的高倍透射電鏡圖，(c)-(f) 圖b對應的Ag, Se, C, N元素的能譜圖

同時，觀察發現Ag2Se晶粒具有優異的結晶性且晶界連續，如圖3所示。認為這種現象是薄膜高電導率的主要原因。這是因?yàn)镻Py熔點>300 oC，PPy納米殼在熱壓溫度(230 oC)不會熔化，因此PPy阻止了Ag2Se核之間的直接接觸。隨著溫度的升高(約200 oC)，熔融的Ag2Se被PPy殼包裹并形成“微膠囊”結構。隨著溫度繼續升高和/或時間的延長，PPy納米殼破裂，熔融的Ag2Se流出并與附近的熔融Ag2Se匯合，形成粘流體，繼而發生再結晶。由于再結晶溫度范圍窄，最終得到結晶性良好且晶界連續的Ag2Se基薄膜。此外，Ag2Se晶粒中有少量Se納米晶(Se熔點~220.5 oC)，Ag2Se與Se間形成異質結，也可產生能量過濾效應，提高復合薄膜的塞貝克系數；同時，Se納米晶會增強對聲子的散射，降低熱導率。

圖3 加少量PPy復合膜的內部顯微結構，(a) 包含部分孔洞的典型截面透射電鏡圖，(b) 圖a中黃色方框內的高倍透射電鏡圖，(c) 圖b中藍色方框內的高倍透射電鏡圖，(d) 圖c中紫色方框內的高分辨透射電鏡圖，白色虛線部分為晶界，(e) 圖d下半部分進一步放大高倍透射電鏡圖，插圖為對應的FFT (f) 圖a中綠色方框內的高倍透射電鏡圖，(g) 圖f中右下部分進一步放大高倍透射電鏡圖，(h) 高倍透射電鏡圖，(i) 對應圖h中紅色方框的高倍透射電鏡圖

復合膜的面內熱導率比不加的顯著降低，原因是：(1) PPy本身有著極低的熱導率(0.17W m-1 K-1)；(2) 薄膜中存在許多顯微缺陷，比如Ag2Se/PPy和Ag2Se/Se異質界面，不同尺寸的微納孔洞，晶界等。這些缺陷能夠有效的散射各個波段的聲子。

圖4 復合膜的柔性測試 (彎曲半徑為4 mm)

如圖4所示，在以4 mm為半徑分別彎曲1000次后，該薄膜的電導率僅下降了6.5%，柔性優于絕大部分已報道的柔性熱電材料，與不加PPy的膜相比，該復合薄膜的柔性也有所提升，這主要是PPy有很好的粘結性。

少量PPy的添加產生了四重效應：1）提高Ag2Se晶粒的結晶性從而提升電導率，2）引入能量過濾效應，使薄膜保持較高的塞貝克系數，3）降低熱導率，4）提高柔性。

將復合膜組裝成6個熱電單臂的柔性熱電器件（f-TEG）。如圖5(a)所示，當溫差為21.7, 27.2和34.1 K時，該器件的開路電壓分別為11.21, 15.50和21.2 mV。如圖5(b)所示，當溫差為21.7, 27.2和34.1 K時，最大輸出功率分別為0.79, 2.11和4.04 μW。在溫差34.1 K時的最大功率密度高達37.6 W m-2。歸一化的最大功率密度PDmax·l/ΔT2也高于已報道的柔性熱電器件的值。

將該器件放置于剛運行過游戲軟件的手機下。如圖5(c)所示的發電實例：在手機溫度與室溫間9.4 K的溫差下，該柔性熱電器件產生了5.3 mV的電壓。

圖5.用薄膜組裝的六個單臂的f-TEG的性能。（a）不同溫度梯度下的開路電壓（插圖是f-TEG的示意圖）。（b）不同ΔT下的輸出電壓和功率與電流。（c）剛運行完游戲程序的手機與環境之間9.4K溫差產生的5.3 mV電壓的數碼照片（右側為相應的紅外熱像）。通過演示，表明這種超高性能柔性熱電薄膜在可穿戴設備中有潛在的應用。這種方法可以擴展到制備其他有機/無機復合薄膜。
