顆粒在線訊：納米顆粒的長程有序組裝對材料的各項異性特征有重要意義。對于有序納米顆粒復合材料的制造，傳統鑄造受制于有限的產品形貌；施加外部場力對所施加的磁、電、聲場的空間分布有較高要求；使用預制作的基底則將使制造流程復雜化。而3D打印在制造有序納米復合材料方面有著先天優勢。在較高的形貌自由度基礎上，剪切應力誘導下的納米顆粒排列可賦予復合材料各向異的力學與傳輸性能，或可對能源與醫療材料等有所裨益。

美國亞利桑那州立大學宋克男教授以及先進材料與制造實驗室Advanced Materials Advanced Manufacturing Laboratory (AMAML) 就3D打印高聚物復合材料及其內在場引發的納米顆粒組裝進行了歸納與展望，并且于ACS Applied Materials & Interfaces上發表了綜述文章：Intrinsic Field-Induced Nanoparticle Assembly in Three-Dimensional (3D) Printing Polymeric Composites (DOI: 10.1021/acsami.1c12763)。文章主要以噴墨打印、電流體動力打印、熔積成型打印、墨水直寫打印、多相墨水直寫打印以及非擠出打印為分類，羅列了高聚物中剪切應力引起的納米顆粒定向排列的具體實例。

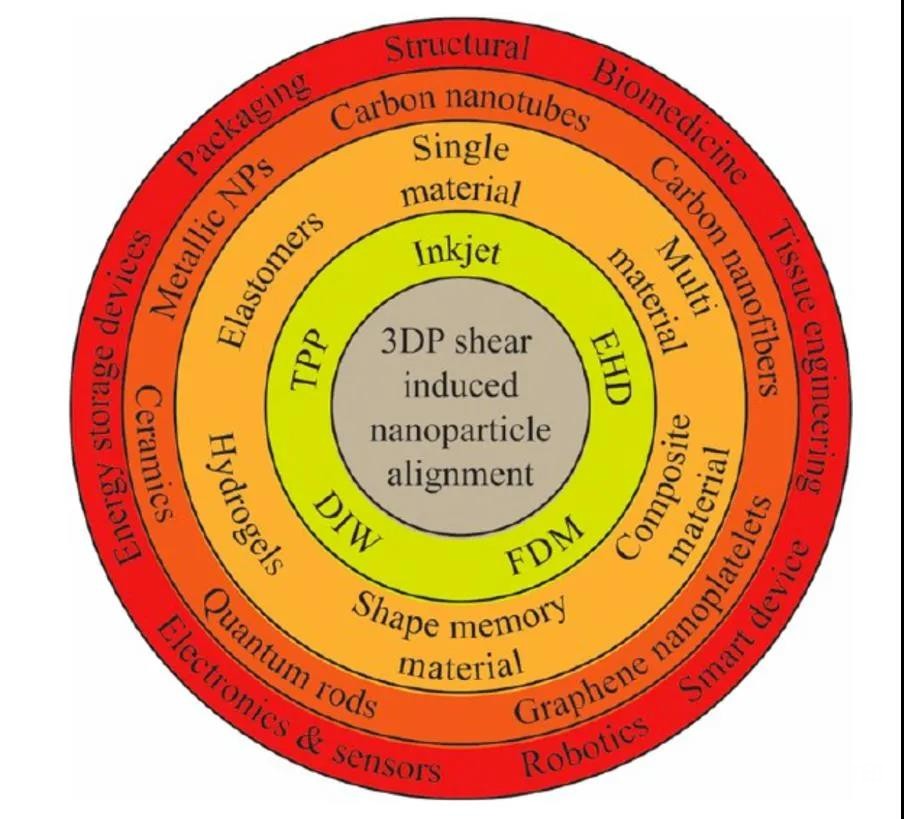

圖1為各種3D打印與其對應的剪切應力引發納米顆粒定向排列方法

對于噴墨3D打印，當分散的納米顆粒自小口徑噴嘴中噴出，墨水會承受剪切應力，從而使納米顆粒沿噴出方向排列。常見的納米顆粒包括金屬納米顆粒、半導體納米顆粒、高聚物分子鏈等。

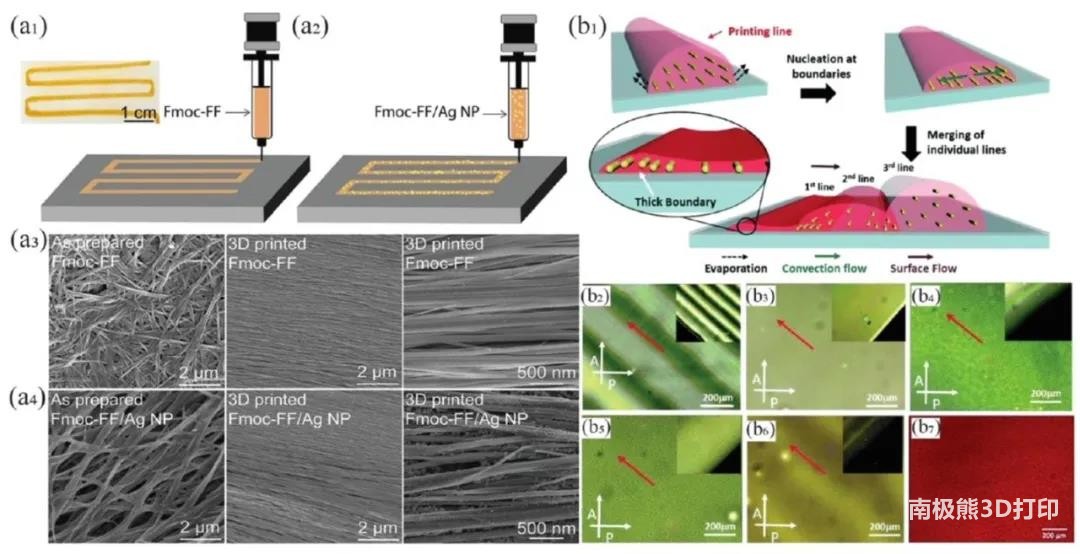

圖2為噴墨3D打印水凝膠及其納米顆粒排布

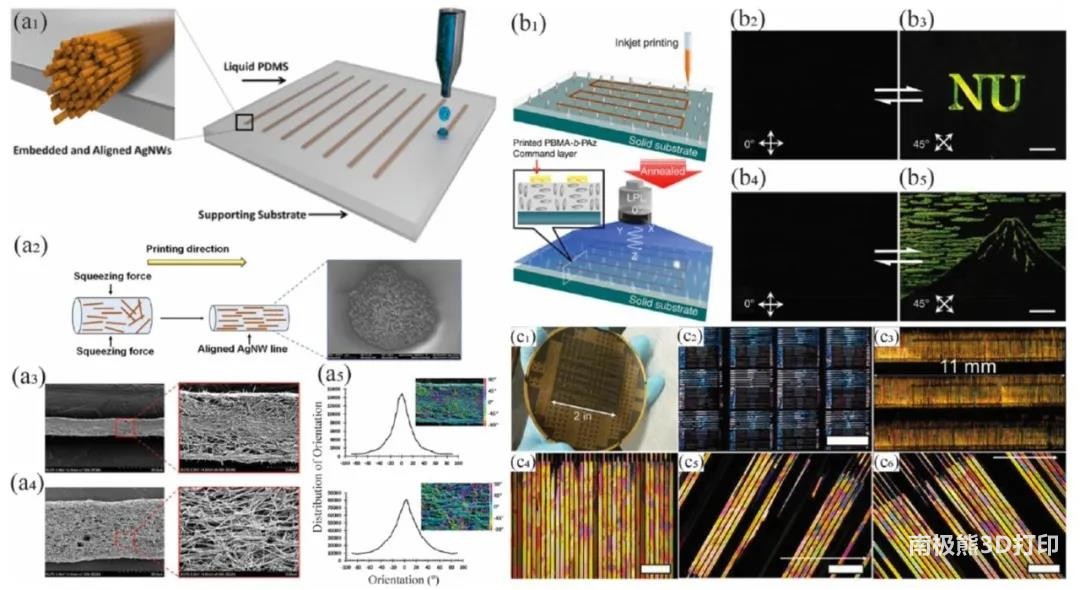

圖3為噴墨3D打印中的銀納米線、液晶、有機半導體晶體的取向

電流體動力3D打印利用連接到噴口的電場驅動液體擠出。其涉及的納米顆粒包括碳納米材料、金屬納米顆粒、有機半導體、陶瓷顆粒等。納米顆粒的排布或與形成的泰勒?qǐng)A錐和其帶來的牽引力相關。

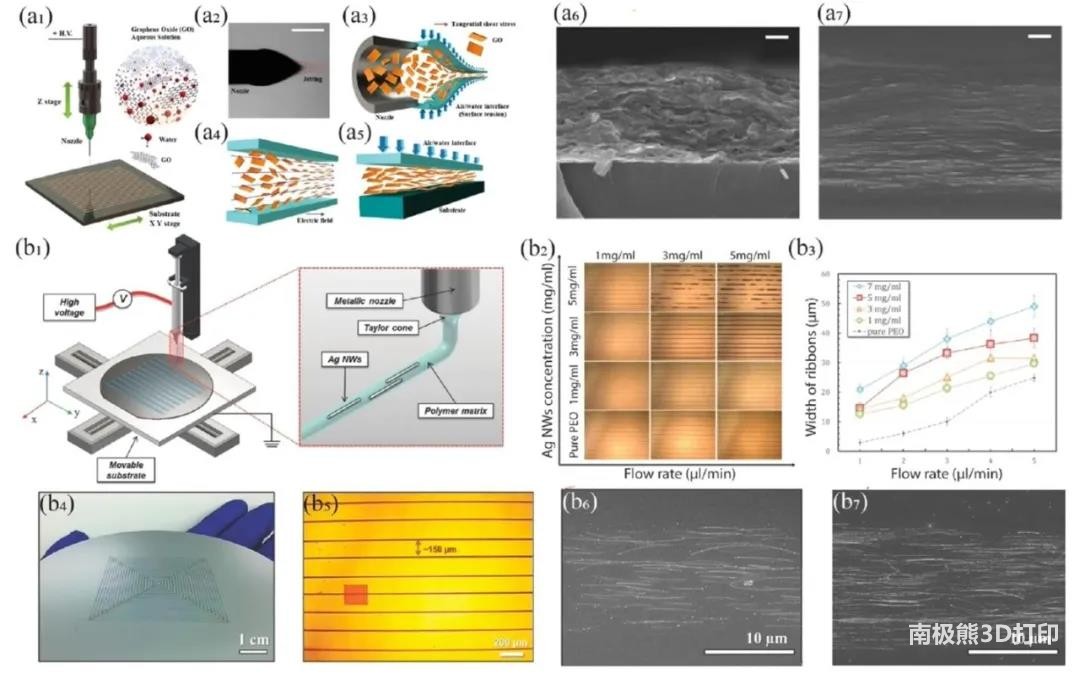

圖4為電流體動力3D打印與氧化石墨烯、銀納米線的取向排布

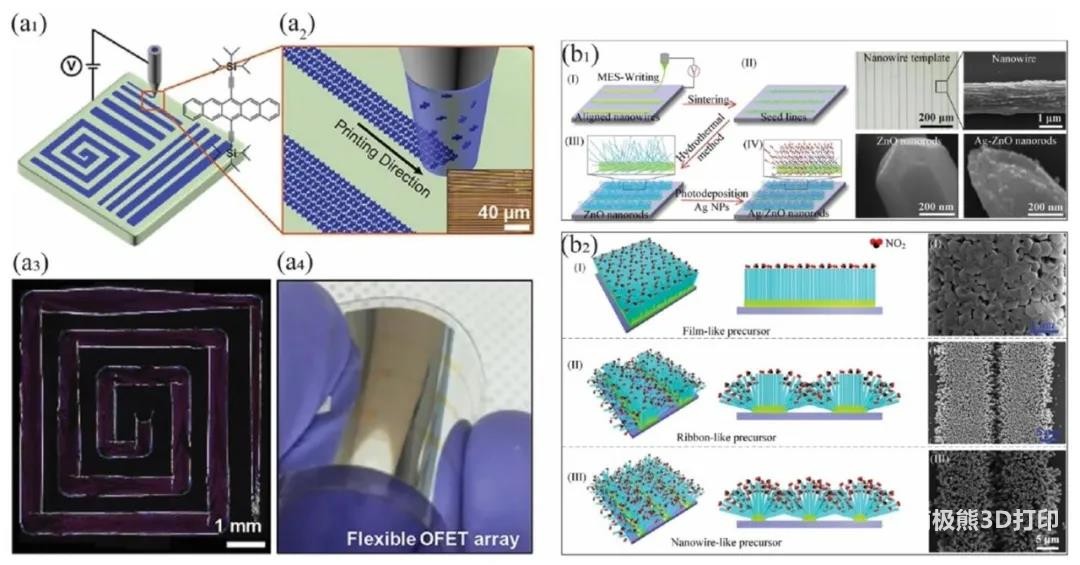

圖5為電流體動力3D打印與有機半導體、銀-氧化鋅納米棒的取向排布

熔積成型3D打印可利用單噴嘴、多噴嘴、噴嘴內植入制造高分子復合材料。當熔融的料絲經過噴嘴，壓力與剪切應力會使大分子及包含的納米顆粒沿熔融料絲的流動方向排布。顆粒的取向度則受各打印參數影響。常見的增強相包括碳納米材料及碳纖維、金屬和金屬氧化物顆粒、半導體顆粒等。對力學性能的增強，?？梢杂没旌戏▌t進行預測。

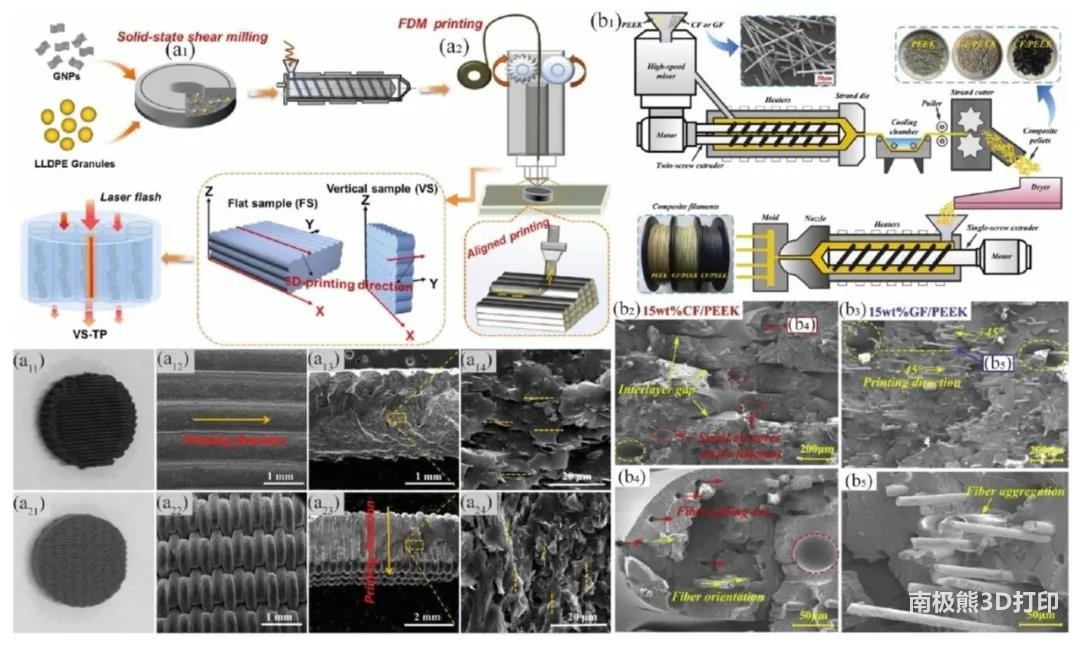

圖6為線性低密度聚乙烯/納米石墨片與聚醚醚酮/增強纖維復合材料取向在熔積成型3D打印中的實例

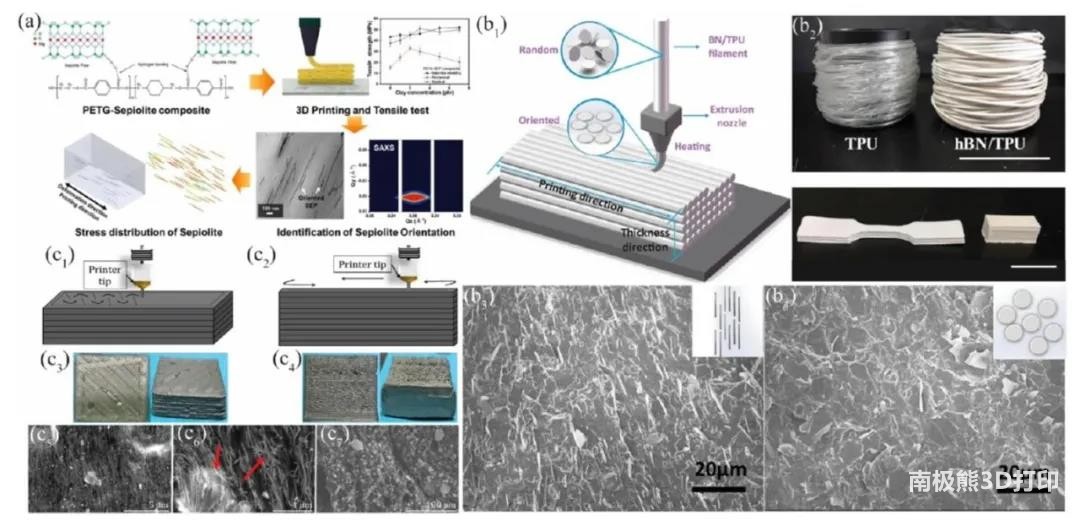

圖7為共聚聚酯、熱塑性聚氨酯彈性體、ABS工程塑料基體的熔積成型3D打印及其取向

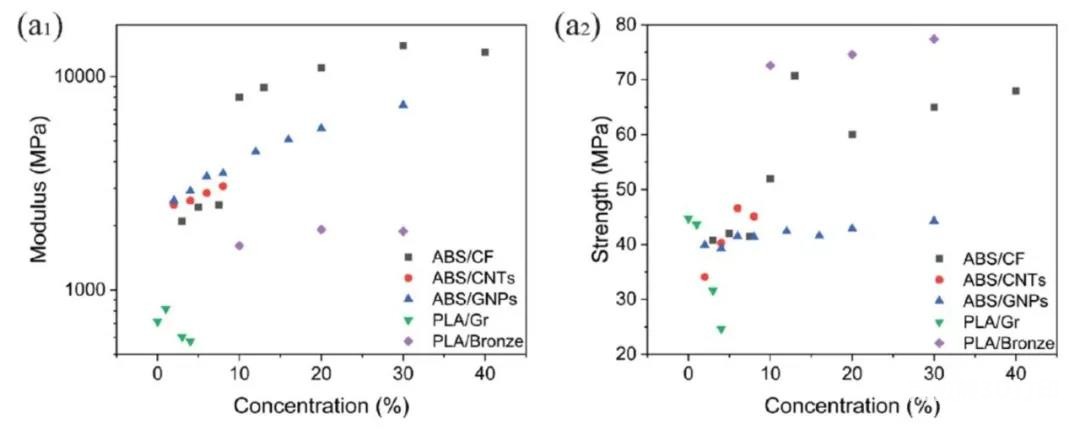

圖8為增強相對熔積成型3D打印部件力學性能的影響

與熔積成型3D打印機理類似，墨水直寫3D打印也是擠出打印的一種。墨水直寫可以打印有剪切稀化現象的高分子溶液、納米顆粒膠質、及復合凝膠。經由特殊噴頭擠出的多相液體打印，則可劃分為多相墨水直寫3D打印。

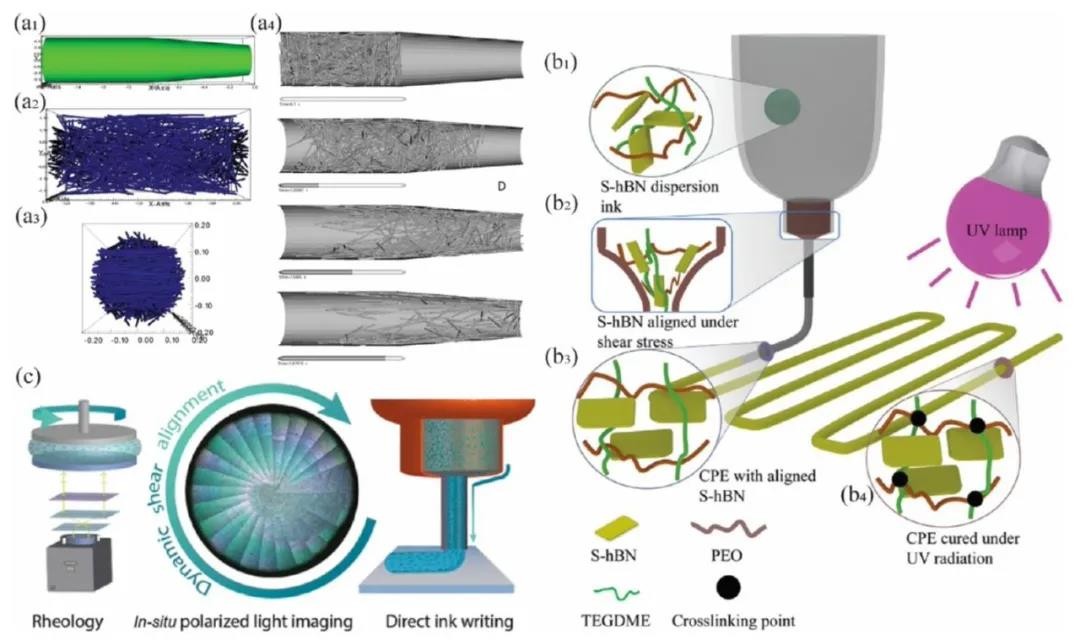

圖9為包含碳纖維、氮化硼、纖維素納米晶體的墨水直寫3D打印

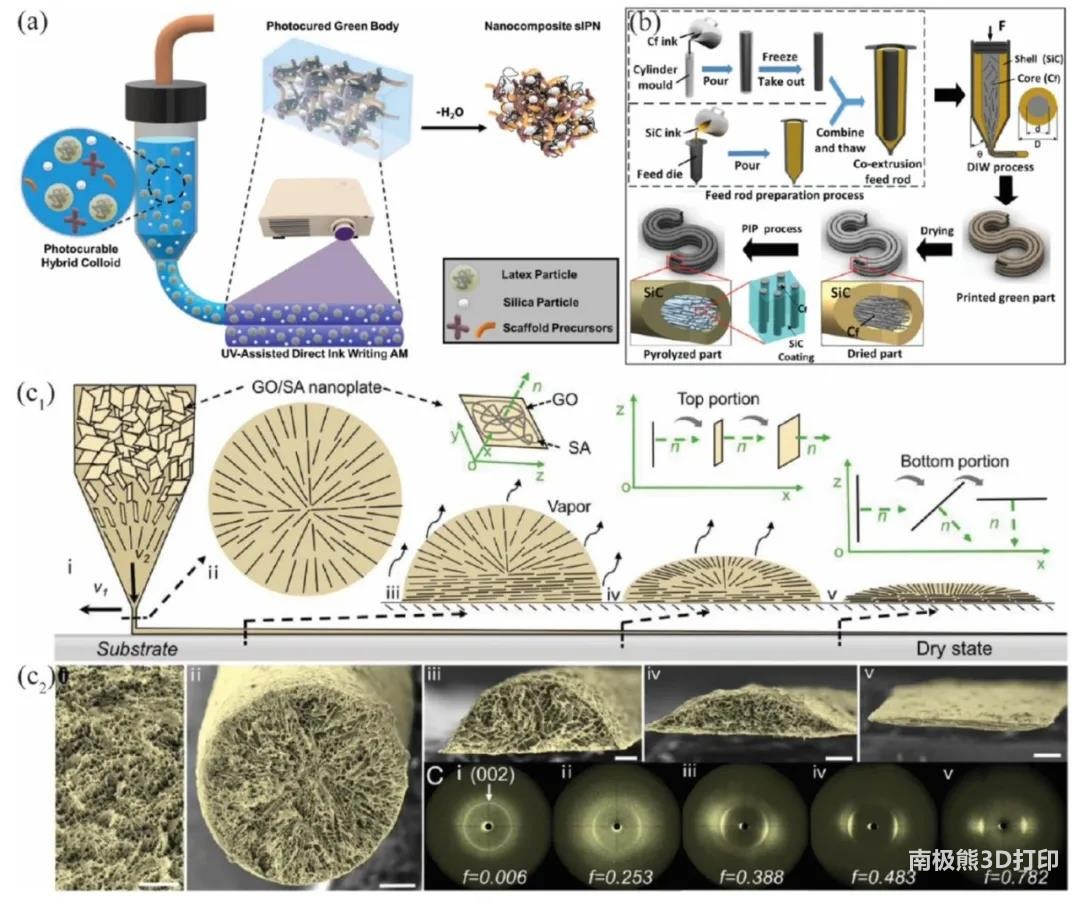

圖10為紫外光固化墨水直寫3D打印、核-殼結構打印以及氧化石墨烯/海藻酸鈉材料的取向測量

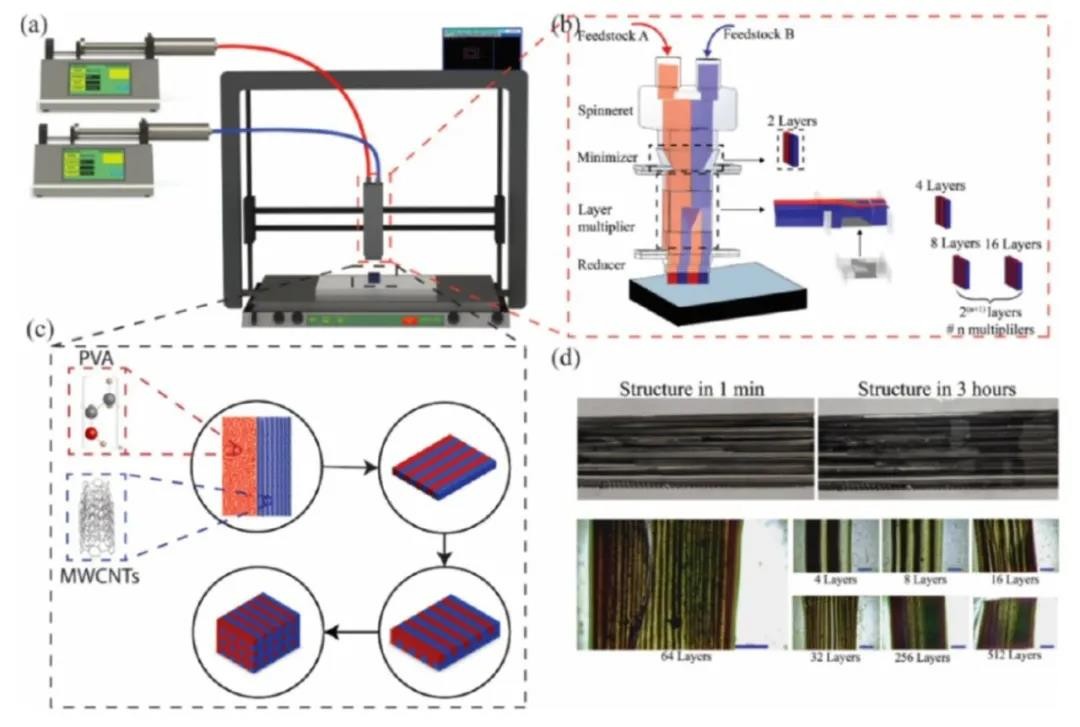

圖11為多相墨水直寫3D打印的納米層狀結構

雙光子/多光子3D打印以其高分辨率框限納米顆粒，近年亦受到了諸多關注。

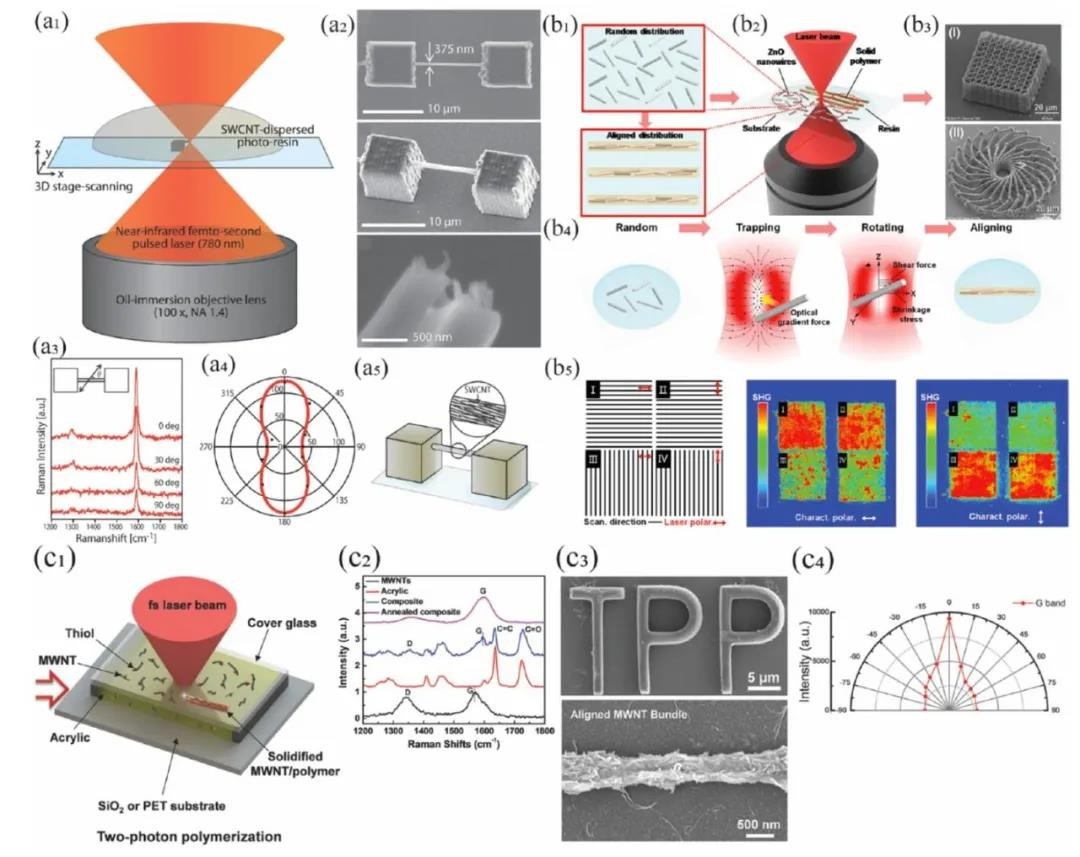

圖12為非擠出3D打印中的納米顆粒取向及對取向度的測量

文章最后指出，不同3D打印方法兼容不同的材料，難以得出普適的制造方案；高分辨率3D打印往往受制于較低的打印速度，從而限制了其發展；一些預處理和后處理常常帶給納米顆粒的取向帶來不確定因素；且3D打印尚無標準化的質量控制體系。以上四點為3D打印在納米復合各向異性材料方面所面臨的挑戰。

原文鏈接：https://pubs.acs.org/doi/abs/10.1021/acsami.1c12763
