顆粒在線訊：人們正積極尋找可持續的方法來生產具有顏料和特殊功能性的納米材料，以取代無機和合成聚合物。在這種背景下，纖維素納米晶體（CNCs）的自組裝形成具有結構色彩的薄膜已經引起了科學界和其他領域的極大興趣，成為生產可持續的光子顏料的潛在候選工藝。而且纖維素納米晶體是一種可再生的植物性膠體顆粒，其能夠通過溶劑蒸發驅動的自組裝效應形成光子薄膜。然而，雖然對調控CNCs納米尺度自組裝的關鍵過程的理解已經有了足夠的提高，使其能夠?qū)崿F(xiàn)廣泛的光學應用，但是大面積CNCs薄膜的制備方法缺乏可行性，這是制約其商業化開發的瓶頸。

為解決了這些限制，來自劍橋大學的Silvia Vignolini教授團隊使用對輥（R2R）沉積法來制備大面積的結構色纖維素納米晶薄膜，這個過程需要優化纖維素納米晶體懸浮液的配方以及沉積和干燥條件。此外，本文還展示了如何將一米長的結構著色薄膜加工成可分散的效果顏料和亮片，即使在水性配方中也能實現該功能。另一方面，目前的相關產品要么是微污染(例如不可生物降解的微塑料亮片)，要么是基于致癌或不環保的化合物(例如二氧化鈦或云母)，因此，本文制備的大面積光子薄膜是這些不友好著色材料的高效替代品。相關工作以題為“Large-scale fabrication of structurally coloured cellulose nanocrystal films and effect pigments”的研究性文章在《Nature Materials》上發表。

將CNC懸浮液加工成光子薄膜和微粒的R2R過程

本文使用中等規模的R2R涂布單元生產大面積光子CNC薄膜和顆粒，將含水的CNC懸浮液沉積在移動的聚合物基板上，然后烘干，再分層以進一步加工成具有結構色彩的纖維素微粒。具體步驟如下：首先，在基板的中心部分進行電暈放電以激活表面(圖1b)。這增加了疏水性聚對苯二甲酸乙二醇酯(PET)網結構的表面能，從而提升了低粘度水性CNC懸浮液的后續潤濕性能。CNC支撐結構的沉積是通過直插式狹縫模具來實現的，從而制造出連續的、可控的涂層(圖1c)。沉積后，涂層要么在環境條件下靜態干燥(圖1d)，要么通過R2R的加熱室以縮短干燥時間(圖1k)。圖1g顯示了在環境條件下通過靜態干燥獲得的黑色PET卷筒上的紅色、綠色和藍色CNC薄膜的例子。

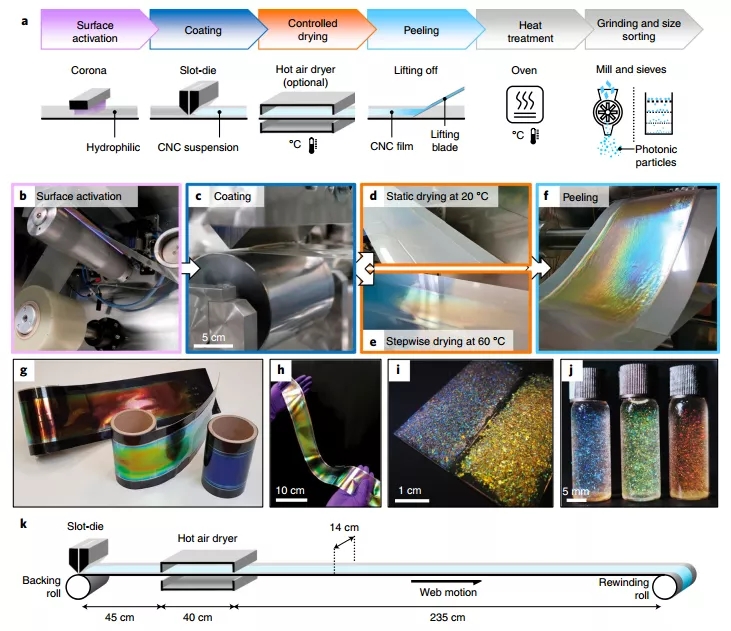

圖1|將CNC懸浮液加工成光子薄膜和微粒的R2R過程概述。

實驗室涂布機澆注條件的優化

如圖2a所示，在所有情況下，用相同的CNC懸浮液以恒定剪切速率2.2s?1生產宏觀上均勻的藍色的葉片澆鑄薄膜。正如預期的那樣，較大的涂層間隙會導致更高的薄膜厚度。重要的是，如圖2b，c所示，使用gc=700?μm和vc=1.5?mm?s-1澆鑄的薄膜達到了最大可獲得的反射率，其厚度僅為10.5?μm。這意味著用該技術生產的膜的結構排列良好(圖2c)。

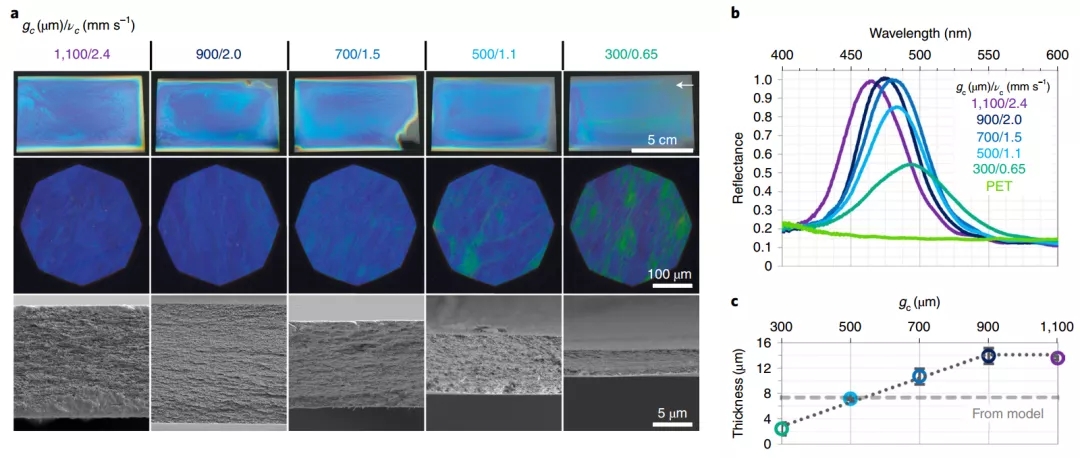

圖2|薄膜厚度和光學特性與涂層參數的關系。

超聲和干燥條件對葉片澆鑄CNC薄膜視覺外觀的影響

葉片鑄造出來的藍色、綠色和紅色的CNC薄膜是通過對相同的初始CNC懸浮液施加超聲波來制備的(圖3a)，就像之前報道的碟形鑄造薄膜一樣。作為額外的對照，本文用相同懸浮液澆鑄在培養皿中的薄膜顯示出相似的光譜，證實了放大或縮小沉積條件不會顯著影響光學質量。同樣，對于薄片澆鑄薄膜，增加輸送到懸浮液的總超聲能量會導致峰值加寬，同時最大反射率降低，后者在最長的超聲處理中尤其明顯(圖3b)。最后，加入高分子添加劑(如羥丙基纖維素)可以使CNC薄膜的反射顏色紅移，同時還能抑制邊緣不均勻性，起到增塑劑的作用。

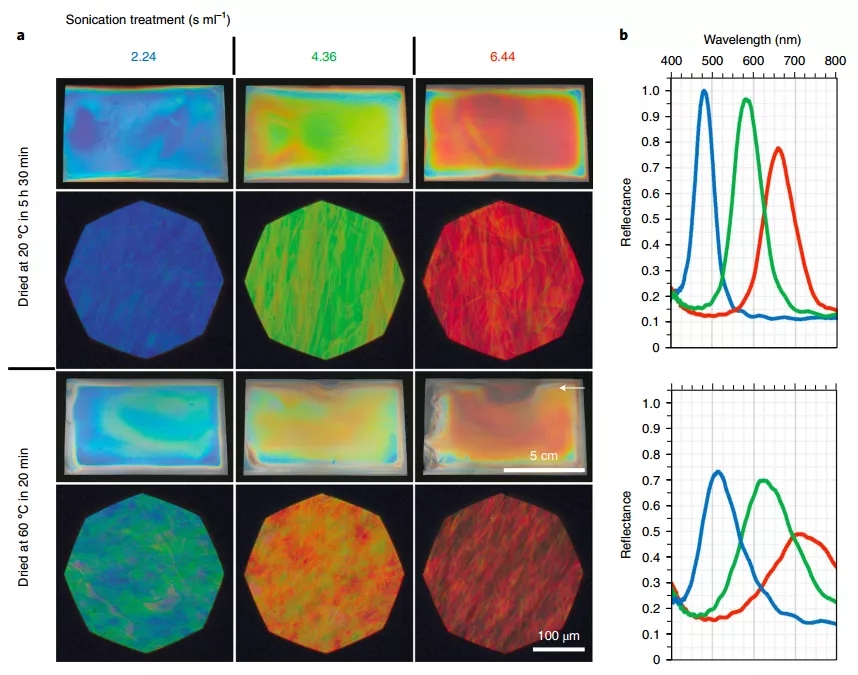

圖3|超聲和干燥條件對葉片澆鑄CNC薄膜視覺外觀的影響。

使用R2R工藝的大規模涂層

通過使用精細的控制步驟，本文的卷筒以較低的有效速度不間斷地沉積,從而克服了本文使用的R2R機器上最低平移速度的限制。重要的是，這種精細的、從停止到開始涂布的方法沒有導致所得薄膜出現不連續性。通過改變熱風干燥器的溫度從20?℃到60?℃可以對加速干燥與生成的數控薄膜的光學性能之間的相互作用進行評估。如圖4b所示，所有條件下都能產生具有良好光學特性的藍色薄膜。另一方面，通過提高溫度來縮短干燥時間會導致小的紅移和光學響應減弱(圖4c)。然而，考慮到厚度的差異，階梯式薄膜具有與靜態干燥的薄膜相當?shù)姆瓷渎省Ｒ虼?在60℃下采用精細步驟工藝生產的薄膜保持了良好的光學外觀，同時干燥速度足夠快，能夠連續不間斷地制備。

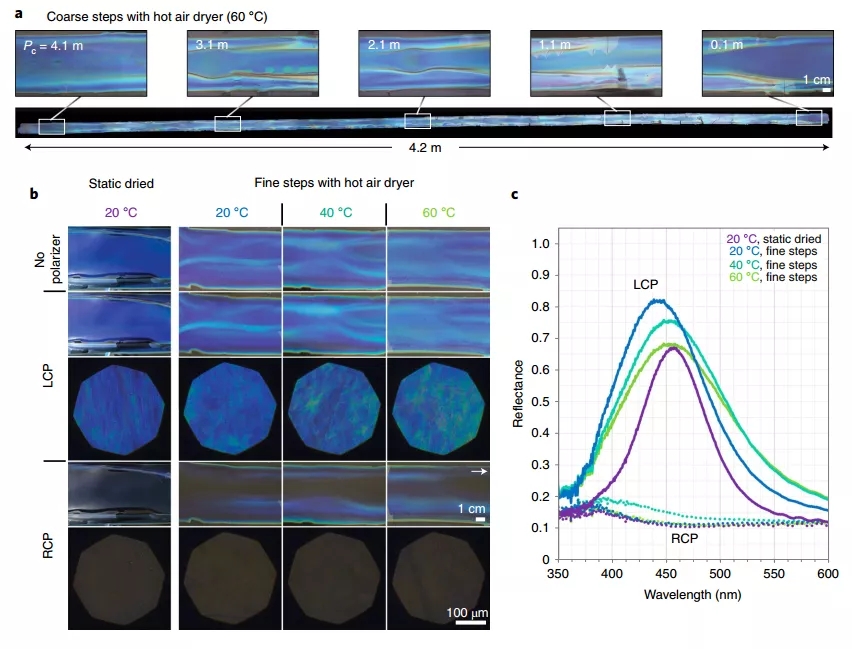

圖4|R2R澆注的CNC薄膜的光學特性，以及通過在線熱風干燥機靜態干燥或分步連續平移干燥后的光學特性。

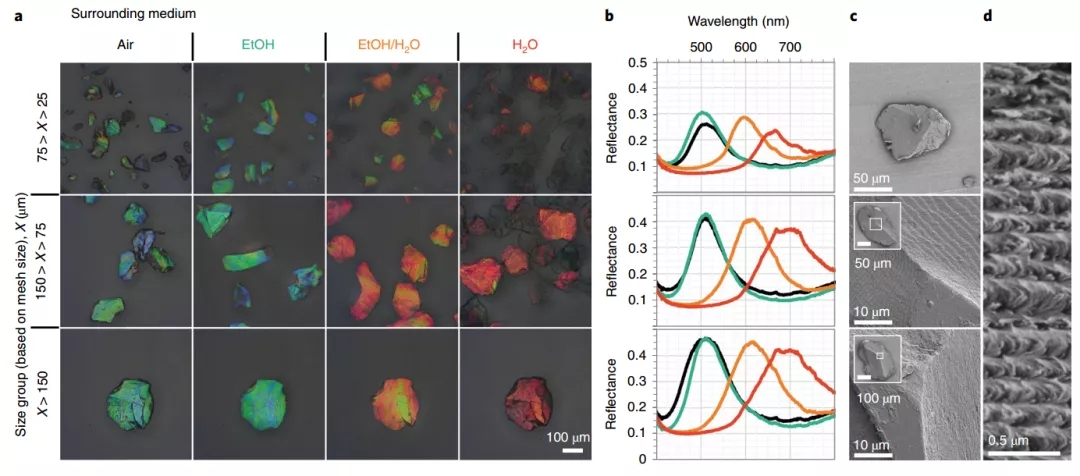

圖5|光子CNC微粒。

小結：綜上所述，本文使用連續的R2R涂層技術優化了CNC懸浮液自組裝成光子薄膜的過程。從而可以制造具有良好光學響應的米級結構著色的CNC膜。此外，本文還發現，經過進一步的熱處理后，研磨得到的薄膜顆?？梢杂米餍Ч伭虾烷W光劑。重要的是，即使在水中，這些顆粒在一年后也不會褪色或重新分散，仍然保持著它們的光學響應。這項工作表明，自組裝的生物源納米材料可以成功地與高通量技術(如R2R澆鑄)相結合，從而制備出大規模的、具有結構色彩的纖維素薄膜。這一方案將激發人們對環保光子顏料商業開發的興趣，以取代油漆、油墨、化妝品、飲料、標簽和包裝中的不可生物降解的顏料。
