顆粒在線訊：水凝膠薄膜在創傷敷料、人工隔膜、軟驅動器、柔性電子等領域具有重要的應用價值。目前，大部分高強度水凝膠薄膜制備均需要采用多個步驟完成。發展一種簡單的方法高效制備厚度可控、力學性能優異的水凝膠薄膜是拓展其應用領域的關鍵。其次，水凝膠薄膜在不同領域的應用對其綜合性能提出了不同的要求。例如，以高強度水凝膠薄膜作為柔性電子的基體材料，還需要能夠較好的貼附復雜曲面，也就是實現二維柔性電子器件對三維物體或器官的包覆與固定。

浙江大學鄭強、吳子良團隊通過一鍋法在鋯離子（Zr4+）存在的條件下引發丙烯酸前驅溶液聚合，得到高強度超分子水凝膠薄膜，其中COO–-Zr4+配位鍵作為物理交聯點。所制備的水凝膠薄膜透明性好，厚度可控（7-800 μm），力學性能優異且可調控范圍大。水中平衡后的水凝膠薄膜含水量為45-95 wt%，拉伸斷裂應力為0.4-11.9 MPa，斷裂應變?yōu)?4-390%，楊氏模量為0.1-186 MPa，撕裂能為100-8900 J·m-2。通過光模板引導局部聚合，制備了圖案化水凝膠薄膜；通過形成剪紙（kirigami）結構，水凝膠薄膜具有更好的可拉伸性和對復雜曲面的包覆能力。在此基礎上，以含有剪紙結構的水凝膠薄膜為基體，在其表面構筑具有傳感功能的液態金屬電路，制備了高性能柔性電子器件。該器件可對微小應變進行監測，能夠很好地貼附手、肘關節等復雜曲面。此外，通過形成COO–-Zr4+金屬配位鍵制備高強度水凝膠的方法適用于其他含有羧酸單元的凝膠體系。

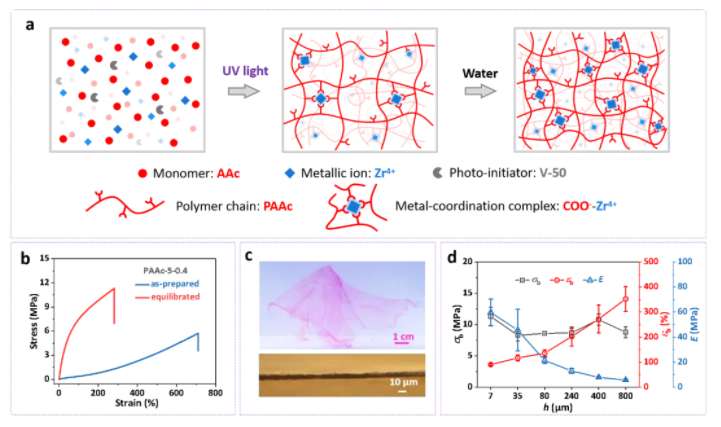

圖1. 一鍋法制備基于金屬配位鍵的高強度水凝膠薄膜及其力學性能。

由于Zr4+穩定性好，不影響自由基聚合，因此能夠?qū)⑵浼尤氲角膀?qū)溶液，在聚合過程中直接形成穩健的金屬配位鍵，一步法制備高強度水凝膠薄膜。該水凝膠薄膜在預制態（as-prepared）下即具有出色的力學性能，通過控制反應模具空腔厚度可獲得厚度可控的凝膠薄膜。將預制態水凝膠浸入水中平衡，水凝膠薄膜的力學性能得到進一步的提升，這可能是因?yàn)閜H的變化（從酸性到中性）導致凝膠內部的配位鍵重排、鍵能增大。

由于聚合、凝膠化速度快，可通過光掩模板法控制水凝膠薄膜的圖案結構，精度高達200 μm。通過構筑剪紙結構使水凝膠薄膜具有更好的延展性，實現了二維薄膜材料對復雜曲面的包覆，是柔性電子器件的理想基體材料。

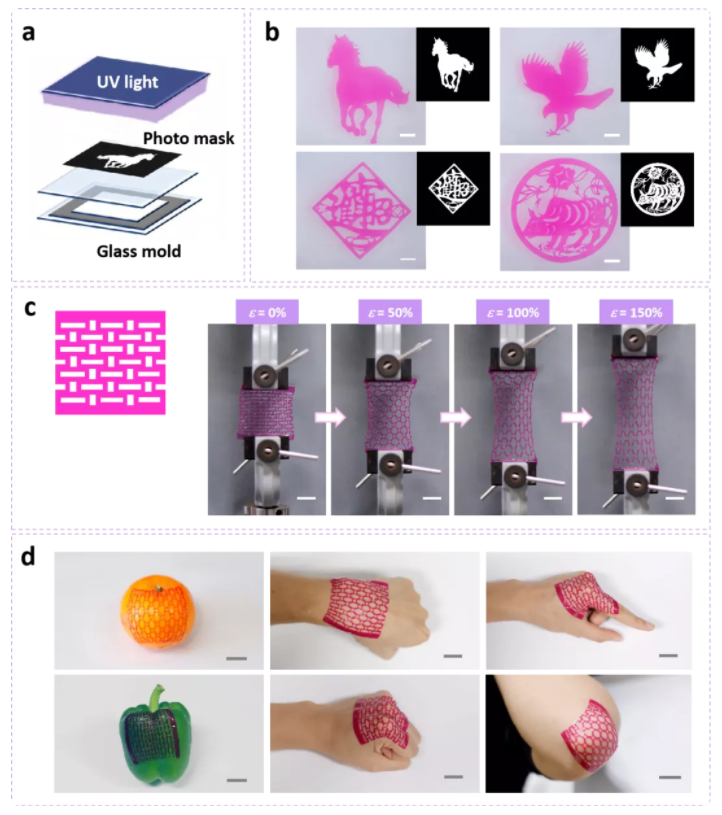

圖2. 通過光刻法制備含有圖案化結構的水凝膠薄膜及其對復雜曲面的貼附性。

以圖案化水凝膠薄膜為基體，通過模板印刷法在其表面構筑液態金屬電路，制備了高性能柔性電子器件。結果表明該器件可對手、肘關節等復雜曲面進行貼附，進而對身體運動進行監測。柔性電子結構化策略可拓展其在醫療器械、軟驅動器等領域的應用。此外，通過構筑COO–-Zr4+配位鍵增強水凝膠的策略，也適用于其他羧酸體系，有利于其他高強度水凝膠的開發及應用。

圖3. 以含有剪紙結構凝膠薄膜為基體、液態金屬為傳感單元的柔性電子器件及其對手、肘關節的貼附與人體運動監測。

以上研究結果以以“Editor’s choice”形式發表于Small。浙江大學高分子科學與工程學系虞海超博士為第一作者，吳子良研究員、鄭強教授為通訊作者。該研究工作得到國家自然科學基金和浙江省科學自然基金的支持。
