顆粒在線訊：近年來，結(jié)合了鐵電特性和優(yōu)異半導(dǎo)體性能的二維多層雜化鈣鈦礦光鐵電體，表現(xiàn)出豐富的物理性能（鐵電光伏效應(yīng)、光折變、光致形變效應(yīng)和鐵電光伏效應(yīng)等），在下一代光電器件中具有應(yīng)用前景。然而，二維多層雜化鈣鈦礦鐵電居里溫度的有效調(diào)節(jié)仍具有挑戰(zhàn)性，尤其是其中非鉛二維多層雙鈣鈦礦光鐵電體，其性能研究受到現(xiàn)有材料居里溫度過低的制約，如何有效提高其居里溫度仍然是該領(lǐng)域研究需要解決的問題。

　　對(duì)于有機(jī)無機(jī)雜化鈣鈦礦鐵電體，有機(jī)陽離子的有序-無序運(yùn)動(dòng)是驅(qū)動(dòng)鐵電相變的關(guān)鍵因素，提高這種旋轉(zhuǎn)驅(qū)動(dòng)的雜化鈣鈦礦鐵電的相變能壘可以顯著提高其居里溫度?；诖饲把芯?，中國(guó)科學(xué)院福建物質(zhì)結(jié)構(gòu)研究所結(jié)構(gòu)化學(xué)國(guó)家重點(diǎn)實(shí)驗(yàn)室“無機(jī)光電功能晶體材料”研究員羅軍華團(tuán)隊(duì)通過向體系內(nèi)引入大尺寸芳香族陽離子的分子設(shè)計(jì)策略，發(fā)展出具有高居里溫度的“綠色”非鉛雙層雜化鈣鈦礦光鐵電體——(C6H5CH2NH3)2CsAgBiBr7，其相變居里溫度和飽和極化強(qiáng)度分別達(dá)到483 K和10.5C·cm-2，其高居里溫度在目前報(bào)道的二維多層雜化鈣鈦礦鐵電體中是最高的，大幅度拓寬了此類鐵電體的工作溫度。與南京大學(xué)副教授陳爽團(tuán)隊(duì)合作進(jìn)行的理論計(jì)算分析發(fā)現(xiàn)，該化合物的高居里溫度來源于晶體結(jié)構(gòu)中芳香族陽離子引起的高相變能壘。此外，得益于結(jié)構(gòu)特性和鐵電引起的體光伏效應(yīng)，該化合物還表現(xiàn)出優(yōu)秀的光電性能，其單晶器件表現(xiàn)出大的光電探測(cè)開/關(guān)比（104）和明顯的零偏壓光電流。該工作首次報(bào)道了具有高居里溫度（483 K）的多層雜化非鉛雙金屬鈣鈦礦光鐵電體，為合理設(shè)計(jì)具有優(yōu)異半導(dǎo)體性能的高居里溫度光鐵電材料提供了新思路。

　　相關(guān)研究結(jié)果發(fā)表在《美國(guó)化學(xué)會(huì)志》上。

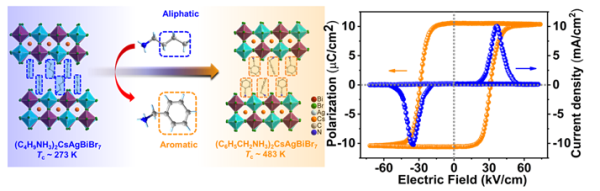

引入芳香族陽離子設(shè)計(jì)高居里溫度二維多層雜化鈣鈦礦光鐵電體
