鋰離子電池因其自放電小和循環壽命長等優點成為被廣泛應用。為了滿足對更高能量密度系統不斷增長的需求，鋰金屬具有高的理論比容量 (3860 mAh g-1) 和低電化學電勢 (-3.040 V vs. SHE) 而被使用。

然而，傳統的有機電解液會與金屬鋰發生自發反應，產生穩定的固態電解質界面膜，而且在電化學鍍鋰和脫鋰過程中，由于鋰沉積不均勻，會導致鋰枝晶的形成。鋰枝晶隨后會穿透隔膜并短路，遇到高揮發性和易燃的有機電解液時會發生爆 炸。

用固態電解質 (SSE) 代替易燃電解液被認為是消除鋰金屬電池安全問題的最有效的方法，這歸因于SSE可以克服液態電解質的固有缺點（即泄漏，揮發性和可燃性）以及有效抑制鋰枝晶的生長。然而固態電解質的實際應用，仍有很多問題需要解決，主要是離子電導率低、鋰離子轉移數不高及界面兼容性差。因此，為了使固態電解質具有穩定的長循環和高倍率性能，必須要從以上幾個方面同時入手。

文 章 簡 介

基于此，來自華南師范大學的蔡躍鵬教授與鄭奇峰研究員，在國際知名期刊Energy Storage Materials上發表題為“A 3D interconnected metal-organic framework-derived solid-state electrolyte for dendrite-free lithium metal battery”的文章。

該文章通過靜電紡絲構建金屬有機框架（MOFs）三維網絡結構，然后用 PEO/LiTFSI 填充，制備了基于 MOFs 的高度互連的復合物固態電解質（CSE）。設計原理是，具有有序結構、合適孔徑和強陽離子位點的 MOFs 能夠限制陰離子傳輸，以提供Li+的均勻分布和高 Li+ 遷移數，并且基于 MOFs 的網絡結構為快速鋰離子傳輸提供連續的離子傳導途徑，也顯著提升了CSE的機械強度。

3D-UIO-66/PAN/PEO CSE 表現出高離子電導率（2.89×10-4 S cm-1）、高的 Li+ 遷移數（0.52）、寬電化學窗口（4.7 V）、優異地界面相容性，并具有出色的抑制鋰枝晶生長的能力。因此，3D-UIO-66/PAN/PEO CSE 被證明能夠?qū)崿F(xiàn) Li||Li 對稱電池、20 μm 薄 Li||LFP 電池和高壓 Li||NMC 電池的穩定循環。

本 文 要 點

要點一：固態電解質設計

1、MOF : 限制陰離子的傳輸、促進鋰離子均勻分布、誘導鋰離子均勻沉積；

2、三維骨架：構建快速鋰離子傳輸路徑，提升離子電導率、增強機械性能，抑制鋰枝晶的生長；

圖1 設計圖：MOFs三維網絡結構固態電解質設計思路

要點二：MOFs三維網絡結構固態電解質的制造過程及其離子傳輸路徑

如圖2a所示，對于隨機分散的MOFs固態電解質，MOF顆粒之間的接觸是松散的，Li+遷移是從MOF-PEO-MOF，以至于鋰離子電導率的提高非常有限。因此，為了在MOF顆粒之間形成更緊密的接觸并建立連續的離子傳輸路徑（圖2b），通過靜電紡絲制備MOF/PAN 3D網絡結構，然后用PEO/LiTFSI回填制備基于3D-MOF/PAN的CSE（圖2c），其中構建了MOF-MOF的離子傳輸路徑。

與通過在聚合物電解質中隨機添加MOF制備的CSE（圖2a）相比，設計的3D-MOF/PAN基CSE的機械強度不僅得到增強，而且能誘導Li+的均勻沉積，從而有效地抑制鋰枝晶的生長。同時為構建了快速Li+傳輸途徑，增加了離子電導率和Li+遷移數。

圖2. MOFs三維網固態電解質的制造過程及其離子傳輸路徑

要點三：MOFs三維網絡結構固態電解質促使均勻鋰沉積的機理

在電流密度為0.3 mA cm-2下，PEO/LiTFSI CSE的鋰鋰對稱電池在80 h后就短路，而使用3D-PAN的電池的循環壽命延長約400 h，這歸因于3D納米纖維增強了CSE的機械強度。同時，由于UIO-66孔道可以限制和吸附TFSI-陰離子，從而產生均勻的Li+沉積，使得UIO-66/PEO SSE的鋰鋰對稱電池可以維持約500 h。

更重要的是，3D-UIO-66/PAN的網絡結構具有高Li+遷移數、高機械強度以及均勻的Li+沉積使得3D-UIO-66/PAN/PEO SSE在700 h后仍沒有出現短路。

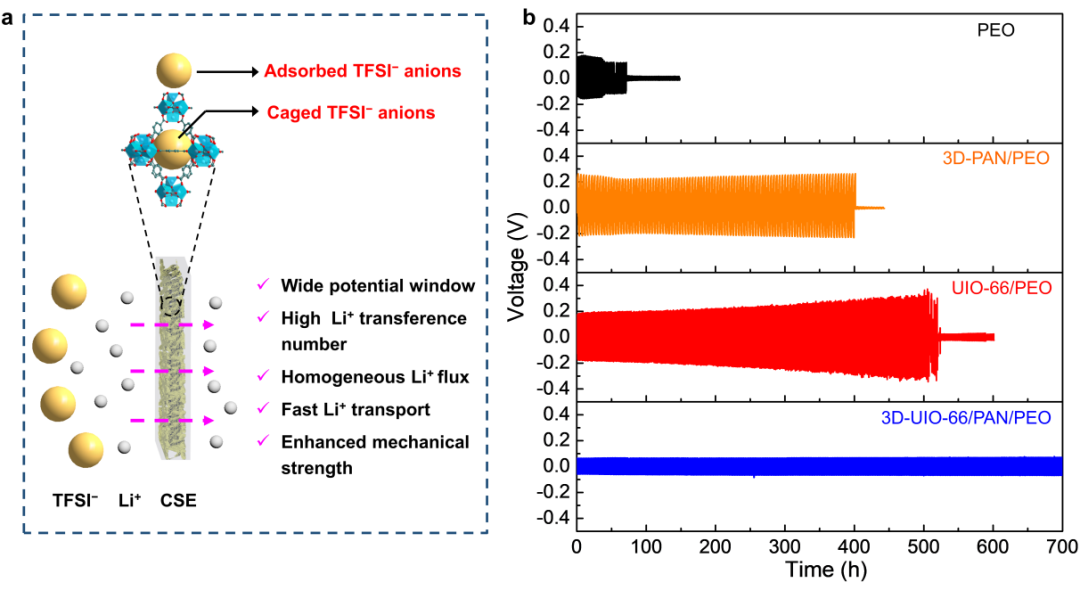

圖3. 3D-UIO-66/PAN/PEO CSE在鋰鋰對稱電池中的應用

要點四：電化學性能

作者設計的3D-UIO-66/PAN/PEO網絡結構具有較高Li+遷移數、高機械強度以及均勻的Li+沉積，使得CSE的Li||LFP電池具有出色的倍率性能（圖4a）。同時，使用20 μm薄鋰箔組裝Li||LFP電池（N/P ~6)，其表現出非常穩定的循環性能，在0.2 C下循環300次后具有86%的高容量保持率和99.8%的高平均庫侖效率（圖4c）。并且Li||LFP電池循環后鋰金屬顯示出光滑的表面（圖4g），表明3D-UIO-66/PAN/PEO CSE可以有效地抑制鋰枝晶的生長。

這主要?dú)w因于：(1)TFSI?陰離子傳輸受到UIO-66孔道束縛和強陽離子位點限制從而提高高的Li+遷移數；(2)高度互連的UIO-66網絡結構為UIO-66顆粒之間的Li+快速傳輸構建了連續的傳輸路徑，從而有效地提高了離子電導率；(3) 3D-UIO-66/PAN納米網絡結構顯著提高了SSE的機械強度，從而有效地抑制鋰枝晶的生長。

圖4. Li||LFP電池在60 oC的電化學性能

總 結 展 望

設計具有有序結構、合適孔徑和強陽離子位點的MOFs材料能夠限制陰離子傳輸，以提供Li+均勻分布和高的Li+遷移數，并且基于MOFs的高度互連網絡結構不僅為快速鋰離子傳輸提供連續的離子傳導路徑，同時也顯著提升了SSE的機械強度。這項工作突出了MOF在實現可調諧離子傳輸方面的作用，并論證了在SSE中構建連續離子傳輸路徑和3D網絡的有效性和重要性，為開發高性能SSE以實現高能、高安全電池提供了優秀的策略。
