H2O2是典型的環境有好型氧化劑，被廣泛使用于環境修復、有機物轉化、生命科學等多個領域。H2O2活化可以產生過氧化氫自由基（?O2H）、超氧自由基（?O2-）、羥基自由基（?OH）等多種活性氧物種。鑒于不同活性物種的氧化能力差異，H2O2定向轉化成期望的活性氧是其高效、安全使用的關鍵。

由于H2O2同時具備電子受體和供體特性，它和單一金屬位點之間氧化還原反應不宜控制，無法選擇性生成特定活性氧物種，這也就是為何單一金屬中心控制的H2O2活化通常被稱為“半催化反應”。近年來，雙位點催化已發展成為打破單一金屬中心線性比例關系的新策略，在選擇性活化小分子領域備受關注。因此，構建具有更靈活的幾何和電子結構的雙催化位點有望實現H2O2 選擇性活化。

鑒于此，該工作以（001）面暴露的FeS2為載體材料，通過自組裝策略將單原子層Cu5 納米團簇穩固到 FeS2 表面去構筑Cu-Fe 雙位點，實現了H2O2到?OH的高效選擇性活化。

文 章 簡 介

本文中，華中師范大學/上海交通大學張禮知教授課題組在國際知名期刊Angew. Chem. Int. Ed上發表題為“Atomic-Layered Cu5 Nanoclusters on FeS2 with Dual Catalytic Sites for Efficient and Selective H2O2 Activation”的研究論文。

作者結合理論和實驗證明Cu原子可以在（001）面暴露的FeS2表面自組裝成單原子層Cu5納米團簇，而生成的Cu5納米團簇可以在催化劑界面周邊構建Cu-Fe雙位點。不同于“半催化”的單一Cu或Fe催化位點與 H2O2 發生矛盾的氧化還原反應，Cu5/FeS2催化劑上的Cu-Fe雙位點通過與H2O2形成橋連Cu-O-O-Fe絡合物促進H2O2的吸附和自發解離，實現H2O2到?OH的持續穩定活化，從而解決H2O2活化無法精準調控產物的瓶頸問題。

得益于此，Cu5/FeS2-H2O2 體系可以在寬泛的 pH 范圍內氧化降解多種有機污染物，并且克服傳統Fenton技術面臨的去污效率低、金屬污泥累積和催化劑失活等多個問題。這項工作強調了雙金屬催化位點的概念，在表面分子水平上操縱H2O2選擇性活化，同時也為開發高效的Fenton催化劑提供了一種新思路。

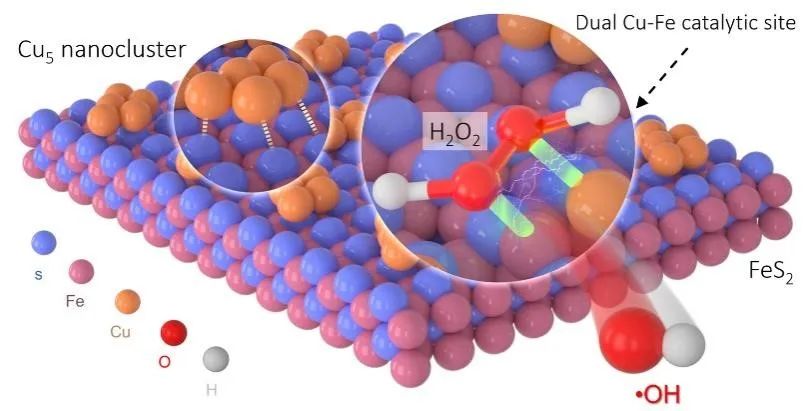

圖1. Cu5/FeS2界面周邊Cu-Fe雙位點實現H2O2到?OH選擇性活化示意圖

本 文 要 點

要點一：（001）面暴露的FeS2表面自組裝生成單原子層Cu5納米團簇

本文通過濕化學法合成了Cu5/FeS2催化劑（圖2）

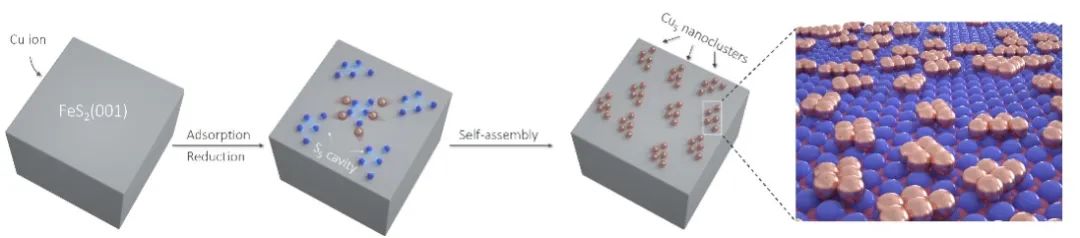

圖2. 單原子層Cu5納米團簇在FeS2(001)表面自組裝示意圖

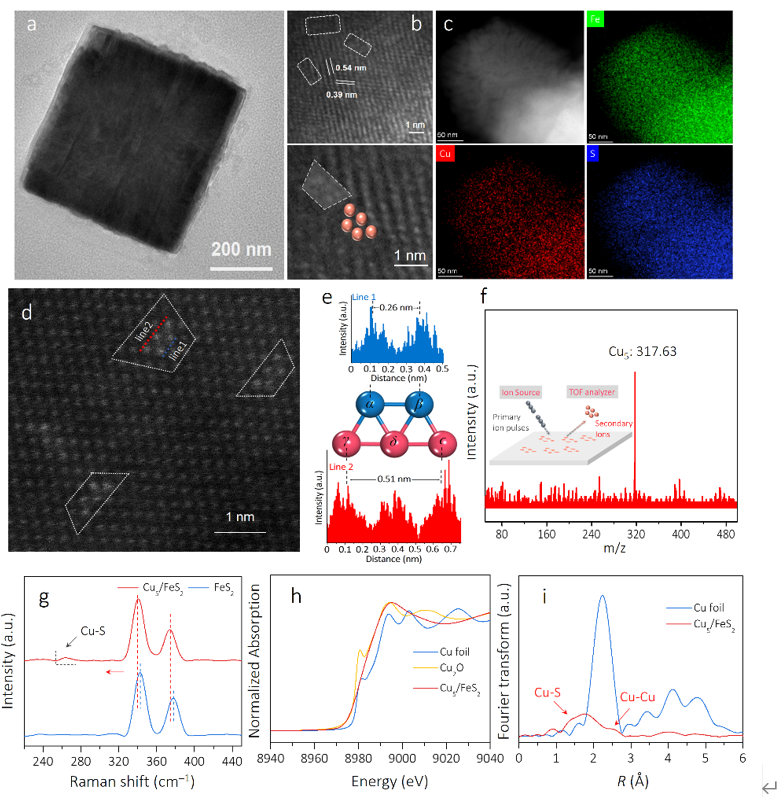

圖3. Cux/FeS2催化劑的表征。Cux/FeS2的 (a) TEM 和 (b) HRTEM 圖，虛線等腰梯形表示 Cu5納米團簇。(c) Cux/FeS2的 HAADF-STEM和對應的元素mapping圖（綠色為 Fe，藍色為 S，紅色為 Cu）。(d) Cux/FeS2 的球差校正HAADF-STEM 圖，虛線等腰梯形標注單原子層Cu5 納米團簇所處位置。(e) 沿圖3d 中的虛線測量的的線性圖像強度輪廓。(f) Cux/FeS2 在 50 到 500 的 m/z 范圍內的 TOF-SIMS 光譜，插圖是 TOF-SIMS 測量示意圖。(g) FeS2 和 Cu5/FeS2的Raman譜圖，紅色箭頭表示拉曼峰的移動方向，灰色箭頭表示 Cu-S 鍵。(h) Cu5/FeS2，Cu箔以及Cu2O的Cu K-edge X射線吸收近邊結構（XANES）譜；（i）Cu5/FeS2和Cu箔的傅里葉變換K3權重Cu K-edge擴展X射線吸收精細結構（EXAFS）譜。

電鏡表征證明合成的Cu5/FeS2催化劑很好地維持了FeS2載體的立方形貌，并且Cu5納米團簇修飾在FeS2表面對載體晶格條紋有遮蔽影響（圖3a和3b）。高角度環形暗場掃描透射電子顯微鏡（HAADF-STEM）獲得了Cu5/FeS2催化劑表面清晰的Cu5納米團簇原子像（圖3c-3e）。TOF-SIMS表征證實Cu5納米團簇是FeS2表面主要的Cu物種（圖3f）。

Raman譜圖顯示Cu5納米團簇修飾在FeS2表面后會在大約265 cm-1處出現一個與Cu-S鍵伸縮振動相關的新峰。Cu5/FeS2均一化的Cu K-edge XANES譜表明Cu5納米團簇在FeS2表面處于部分氧化狀態（圖3h）。

最后通過EXAFS明晰了Cu5/FeS2界面的微觀結構，在傅里葉變換的Cu5/FeS2的Cu k-edge EXAFS振蕩曲線大約2.5 ?處明顯有一個對應著Cu-Cu鍵的殼層信號，同時在1.7 ?位置處出現一個由第一殼層Cu-S鍵散射產生的特征信號峰（圖3i）。EXAFS的擬合結果表明Cu5/FeS2界面上Cu-S和Cu-Cu配位數分別為1.0±0.1和2.8±0.6。結合以上表征結果，充分證明Cu5納米團簇可以在FeS2表面自組裝生成。

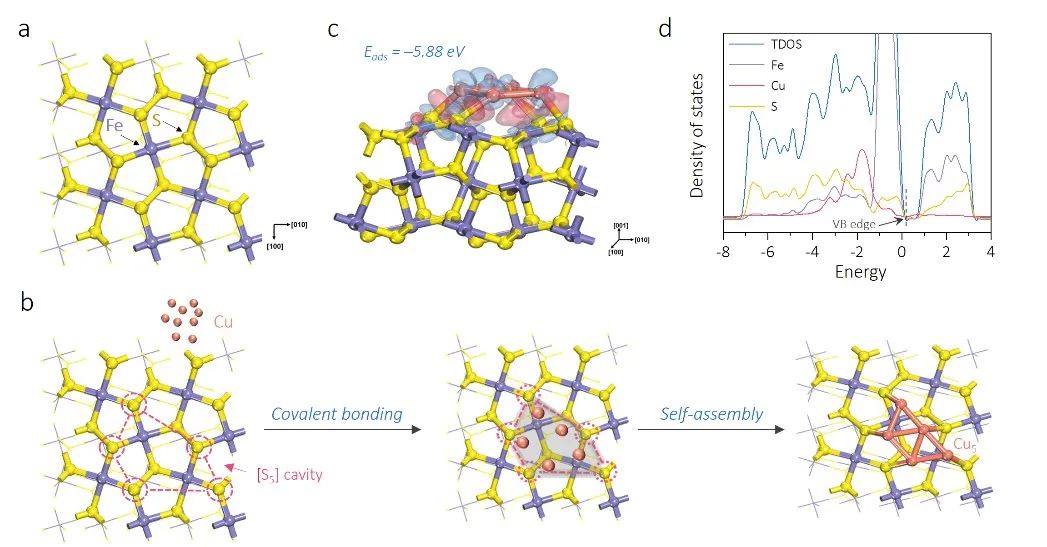

圖4. Cu5納米團簇在FeS2(001)表面的理論吸附。(a) 優化后的 FeS2(001) 表面俯視圖。(b) FeS2(001)表面Cu吸附以及Cu5納米團簇形成的示意圖。（c）Cu5納米團簇在FeS2表面的吸附構型以及對應的差分電荷圖，其中藍色半透明表示電荷密度的減少，紅色半透明表示電荷的聚集；(d) Cu5/FeS2雜化結構的態密度。

理論計算結果表明，F(xiàn)eS2(001)面以配位不飽和的S原子暴露，其中五個臨近的S原子可以組成內徑大小在3.0~7.7 ?的[S5]捕獲腔（圖4a）。由于單個Cu原子可以自發吸附在FeS2表面，但是吸附放出的能量低于Cu顆粒的內聚能，因此吸附Cu原子有聚合成納米團簇的傾向。

從單原子層Cu5納米團簇的大小和[S5]捕獲腔的尺寸來看，F(xiàn)eS2表面[S5]捕獲腔是容納Cu5納米團簇的理想空間（圖4b）。Cu5納米團簇錨定在FeS2表面是一個自發放熱的過程（5.88 eV），伴隨著Cu5納米團簇向FeS2界面轉移0.12e凈電荷以及Cu5/FeS2的價帶（VB）邊緣下S 2p和Cu 3d軌道之間強烈的雜化作用。這些結果共同證明Cu原子通過與S原子成鍵，在FeS2表面自組裝成單原子層Cu5納米團簇并穩定存在（圖4c和4d）。

要點二：H2O2在Cu5/FeS2催化劑表面的理論吸附與活化

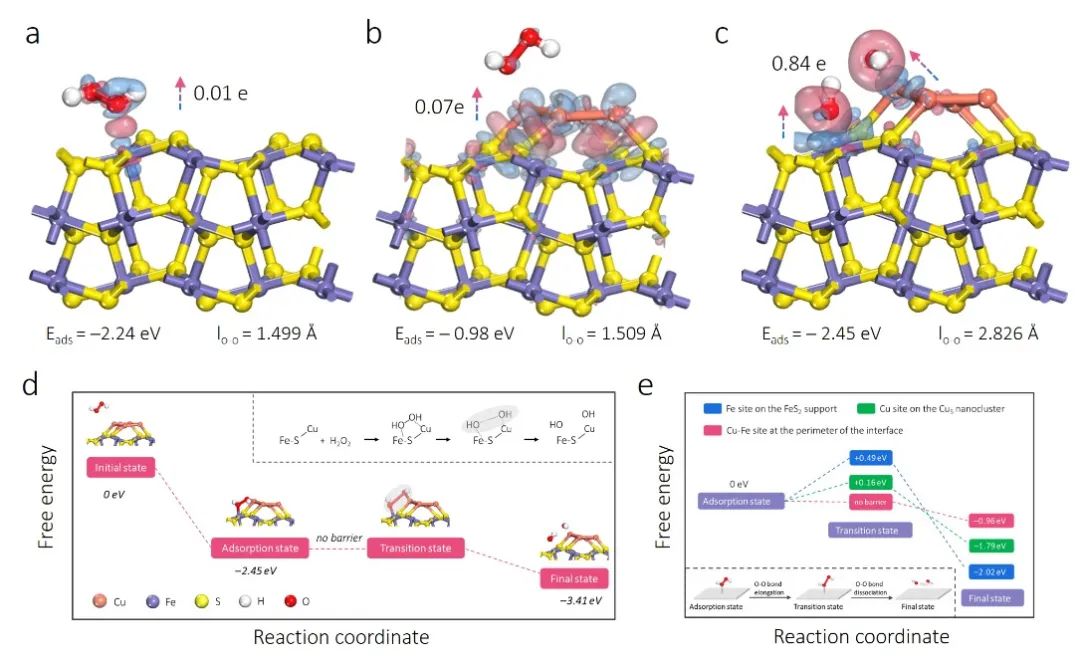

圖5. H2O2在FeS2(001)表面，(b) Cu5/FeS2表面Fe位點，(c) Cu5納米團簇上Cu位點和 (d) Cu5/FeS2表面Cu-Fe雙位點的吸附以及對應的差分電荷圖，其中藍色半透明表示電荷密度的減少，紅色半透明表示電荷的聚集；(d) Cu-Fe雙催化位點上H2O2分解為?OH的能量變化。(e) H2O2在不同催化位點活化為?OH的過渡態計算

在FeS2(001)表面，H2O2以 “end-on”模式化學吸附在五配位的Fe原子上（圖5a）。在Cu5/FeS2表面， Fe原子和Cu5納米團簇的Cu原子上只能將H2O2輕度活化（圖5b）。

有意思的是，在Cu5/FeS2的界面周邊區域，H2O2能夠以 “side-on”模式共吸附在 Cu-Fe雙位點上（圖5c）。與單一的 Cu 或 Fe 位點不同，大量來自Cu-Fe 雙位點的電子會立即向 H2O2 的兩個吸附 O 原子上累積，此刻形成橋連 Cu-O-O-Fe結構的H2O2會在Cu5/FeS2表面自發解離成OH（圖5d和5e）。因此，得益于Cu-Fe 雙催化位點對 H2O2 的強解離作用， Cu5/FeS2理論上是一種很有前途的非均相 Fenton催化劑。

要點三：Cu5/FeS2催化劑選擇性活化H2O2到?OH

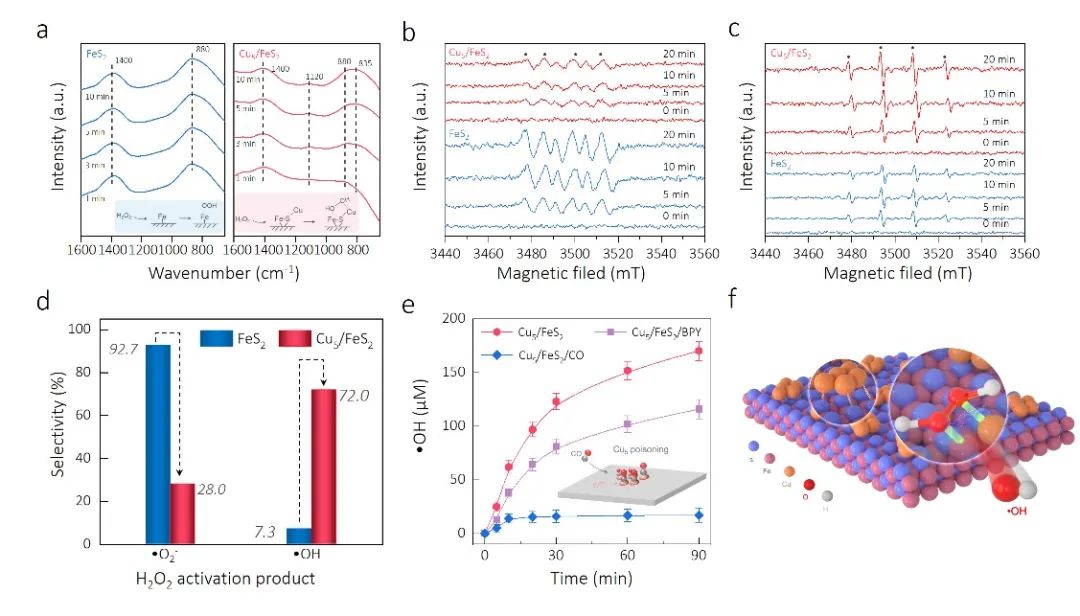

圖6. (a) H2O2吸附在FeS2和Cu5/FeS2表面的in situ FTIR譜圖。以DMPO為自旋捕獲劑，F(xiàn)eS2-H2O2和Cu5/FeS2-H2O2體系中產生 ?O2-和 (c) ?OH的EPR譜。(d) FeS2和Cu5/FeS2活化H2O2生成活性氧物種的選擇性。(e) 不同條件下Cu5/FeS2-H2O2體系中?OH的濃度變化曲線。(f) H2O2在Cu5/FeS2界面周邊Cu-Fe雙位點選擇性活化示意圖

In situ FTIR結果表明H2O2在FeS2表面吸附后會在1400 cm-1處出現由?O2?吸附在Fe位點（≡Fe-OOH）引起的伸縮振動峰；然而在Cu5/FeS2表面，?O2?的相關信號被抑制，相應地出現了歸屬于Cu-OO-Fe配合物中過氧鍵的彎曲和伸縮振動信號（圖6a）。EPR技術很好地證實表面Cu-OO-Fe的形成能夠促進H2O2向?OH的轉化（圖6b和6c）。

通過定量反應體系中?O2?和?OH的濃度，發現Cu5/FeS2催化劑將原本FeS2-H2O2體系中?O2?的生成選擇性從92.7%降低到28.0%，而將?OH選擇性從7.3%顯著提高到72.0%（圖6d）。最后通過不同環境下的對照實驗證明Cu5/FeS2界面周邊Cu-Fe雙位點是促成H2O2到?OH選擇性活化的關鍵（圖6e和6f）。

要點四：高效降解有機污染物

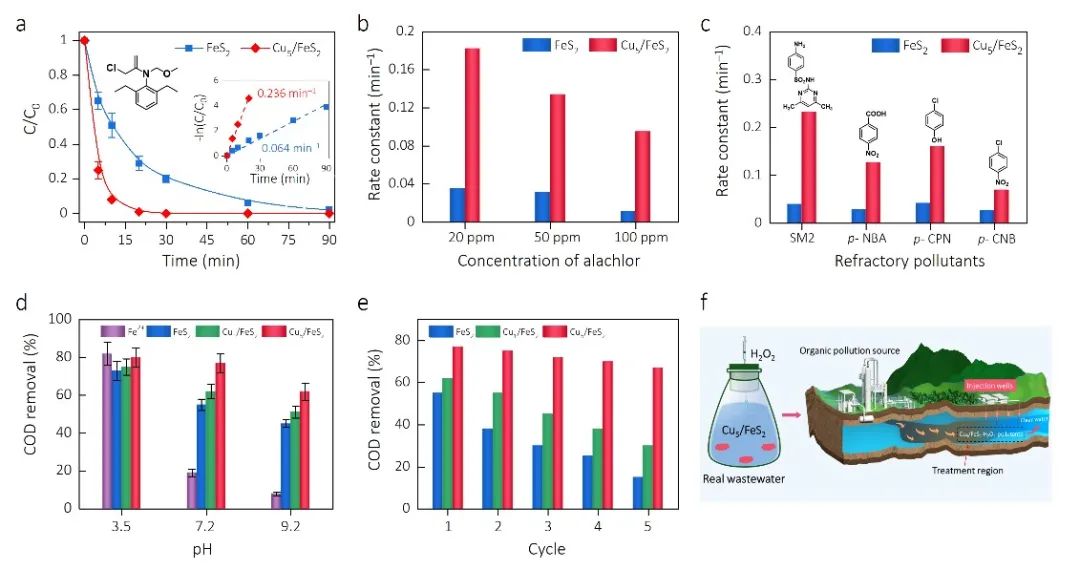

圖 7. Cu5/FeS2作為芬頓試劑催化降解污染物的性能。(a) FeS2-H2O2和 Cu5/FeS2-H2O2體系中甲草胺的降解，插圖為準一級動力學方程擬合的甲草胺去除曲線。(b)不同初始濃度下， FeS2 和 Cu5/FeS2去除甲草胺的速率常數。(c) FeS2 和 Cu5/FeS2去除其他難降解的有毒芳香污染物的速率常數。(d) pH 值對FeS2 和 Cu5/FeS2去除實際廢水中 COD 的影響。Fe2+-H2O2 和 Cu1/FeS2-H2O2 體系也在相同條件下進行了評估以進行比較。(e) 不同催化劑循環去除COD圖。(f) Cu5/FeS2作為Fenton催化劑進行工業廢水處理以及現場土壤和地下水修復概念圖

以難降解的甲草胺為目標底物，發現Cu5/FeS2-H2O2體系中甲草胺的降解速率（0.236 min-1）是FeS2-H2O2體系（0.046 min-1）的5倍以上。即便是與傳統的鐵基催化劑對比，Cu5/FeS2對甲草胺的催化降解效率仍然處在最佳水平。

得益于持續穩定地活化H2O2到?OH能力， Cu5/FeS2催化劑在不同的pH環境下（3.5-9.2）都能夠有效凈化由聚酯有機物組成的化工廢水，使之達到國家合成樹脂行業污染廢水排放標準（GB31572-2015, 60 mg/L）。而FeS2-H2O2，Cu1/FeS2和均相Fe2+-H2O2體系只有在酸性條件下才能使工業廢水達到安全排放的標準。

總 結 與 展 望

綜上所述，（001）面暴露的FeS2表面可以自組裝Cu原子形成單原子層Cu5納米團簇。與 “半催化”的單一Cu或Fe催化位點不同，Cu5/FeS2催化劑的界面周邊Cu-Fe雙位點通過形成橋連Cu-O-O-Fe絡合物促進H2O2的吸附和自發解離，從而精準控制H2O2到目標活性氧物種的轉化。

得益于Cu5/FeS2催化劑原位穩定地活化H2O2到?OH，Cu5/FeS2-H2O2 體系能夠在寬泛的 pH 范圍內氧化降解多種有機污染物，并且解決傳統Fenton體系存在的多個問題，如對難降解污染物的去除效率低、反應體系金屬污泥堆積和催化劑失活等。這項工作強調了雙金屬催化位點的概念，在表面分子水平上操縱H2O2選擇性活化，同時也為開發高效的Fenton催化劑提供了一種新的思路。

文 章 鏈 接

Atomic-Layered Cu5 Nanoclusters on FeS2 with Dual Catalytic Sites for Efficient and Selective H2O2 Activation

https://doi.org/10.1002/anie.202200670
