2038
2022-03-28
顆粒在線訊：鋰基電池正極活性材料中過渡金屬的溶解是限制這些電池循環(huán)壽命的關(guān)鍵因素。盡管人們已經(jīng)提出了幾種方法來解決這個問題，但是這種有害的過程仍沒有被克服。近日，得益于半導(dǎo)體研究的發(fā)展，昆士蘭大學(xué)王連洲教授，Tobias U. Schülli報道了應(yīng)用外延方法在LiNi0.5Mn1.5O4正極材料上構(gòu)建了LaTMO3 (TM = Ni，Mn)的原子潤濕層。
本文要點：

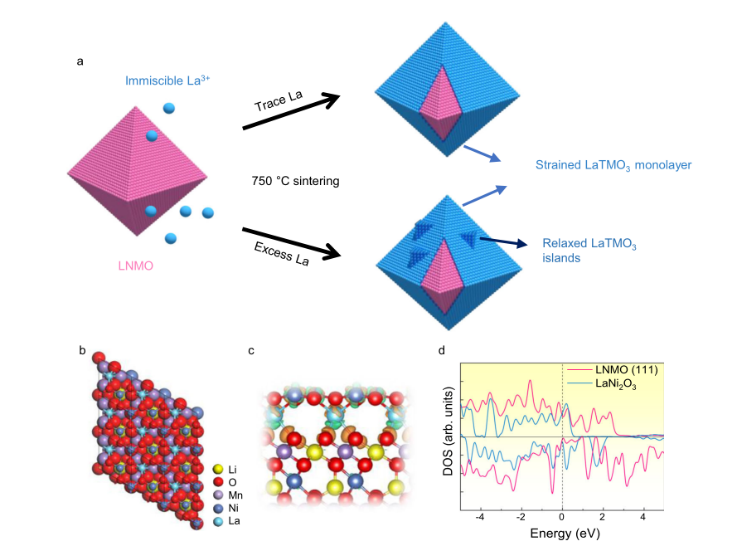

1）研究人員通過實驗測量和理論分析證實了Stranski-Krastanov生長，其中應(yīng)變潤濕層在熱力學(xué)平衡下形成，并且由于表面能和彈性能之間的競爭，它自限于單原子厚度。由于原子級薄且晶體學(xué)上連接到尖晶石主晶格，LaTMO3潤濕層抑制了過渡金屬從正極溶解，而不影響其動力學(xué)。
2）實驗結(jié)果顯示，當(dāng)與石墨碳負(fù)極和基于LiPF6的非水電解質(zhì)溶液結(jié)合測試時，外延設(shè)計的正極材料具有顯著提高的循環(huán)穩(wěn)定性（在290 mA g-1下1000次循環(huán)后容量保持率約為77%），平均庫侖效率(CE) > 99%。
文章鏈接：
Zhu, X., Schülli, T.U., Yang, X. et al. Epitaxial growth of an atom-thin layer on a LiNi0.5Mn1.5O4 cathode for stable Li-ion battery cycling. Nat Commun 13, 1565 (2022).
DOI：10.1038/s41467-022-28963-9
https://doi.org/10.1038/s41467-022-28963-9
版權(quán)與免責(zé)聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責(zé)任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)，且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負(fù)版權(quán)等法律責(zé)任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
