2390
2022-03-30
顆粒在線訊：碳酸乙烯酯（EC）是當前鋰離子電池電解液中的重要組分。然而，EC在高鎳層狀氧化物正極表面很容易被氧化，這就為構(gòu)建高比能鋰離子電池帶來了阻礙。近日，美國德克薩斯大學奧斯汀分校的Arumugam Manthiram報道了一種不含EC的新型電解液體系能夠?qū)崿F(xiàn)在高鎳鋰離子電池中的穩(wěn)定工作。
本文要點：

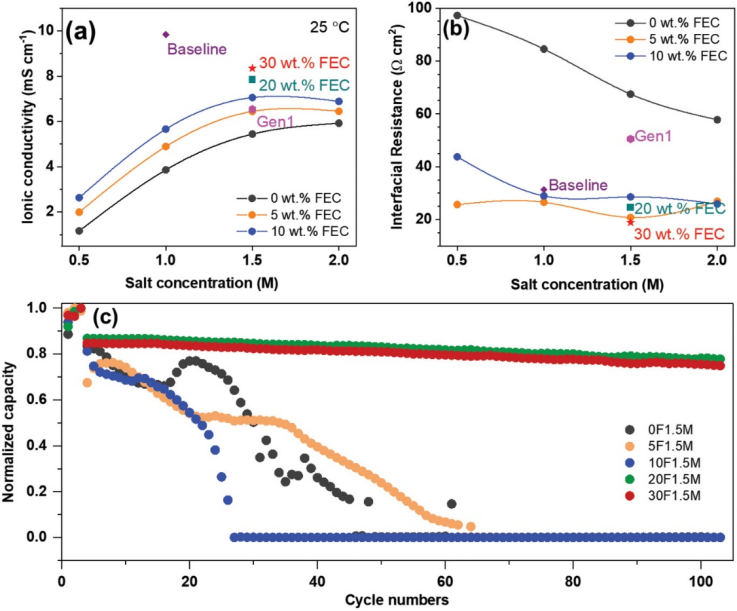

1）該電解液的基本組成成分為1.5 M LiPF6-EMC(碳酸甲乙酯)。研究人員在其中加入20%的FEC(氟代碳酸乙烯酯)和1%的4,5-二氰基-2-（三氟甲基）咪唑鋰鹽（LiTDI）來構(gòu)成新型電解液并借助時間以來電化學阻抗譜、飛行時間二次離子質(zhì)譜等手段來研究該電解液的工作機制。
2）研究人員發(fā)現(xiàn)EFC和LiTDI的結(jié)合能夠通過在正極表面形成穩(wěn)定的正極電解質(zhì)界面來抑制界面副反應(yīng)，從而實現(xiàn)對高鎳正極的穩(wěn)定。在不含EC的情況下，F(xiàn)EC和LiTDI在石墨負極表面能夠?qū)崿F(xiàn)協(xié)同分解，從而使得石墨負極也處于良好的工作狀態(tài)。
文章鏈接：
Ruijun Pan et al, Ethylene Carbonate-Free Electrolytes for Stable, Safer High-Nickel Lithium-Ion Batteries, Advanced Energy Materials, 2022
DOI: 10.1002/aenm.202103806
https://onlinelibrary.wiley.com/doi/10.1002/aenm.202103806?af=R
版權(quán)與免責聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責，且不承擔此類作品侵權(quán)行為的直接責任及連帶責任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負版權(quán)等法律責任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
