顆粒在線訊：增材制造是3D打印的技術名稱，包含多種材料加工技術，其中最廣泛采用的是激光粉末床融合(LPBF)。它的工作原理是散布薄薄的金屬粉末顆粒層，這些金屬粉末顆粒通過高功率激光傳遞的強熱粘合在一起。但是這個過程會導致形成微小的孔隙，從而削弱整體結構。

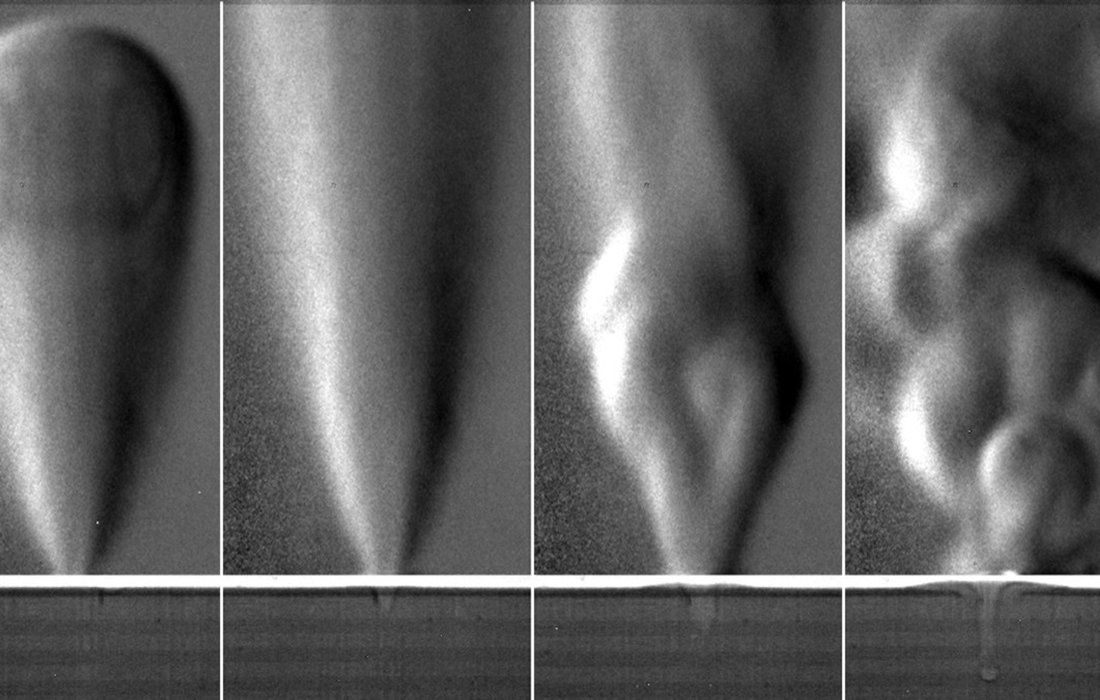

△圖中顯示了3D打印過程可能形成的缺陷。金屬物質從輻照表面的蒸發導致形成凹陷（下）和羽流（上），它們最初是穩定的，隨著能量在材料中積累而變得不穩定

2022年5月30日，在3D打印中形成的空隙，對于整體結構來說是一種致命的缺陷，特別是在制造批量高可靠性組件時。在過去三年中，來自愛丁堡赫瑞瓦特大學光子學和量子科學研究所的工程師們，通過研究LPBF工藝背后的基礎物理學，未來可實現減輕3D打印過程中產生的缺陷。

赫瑞瓦特光子學和量子科學研究所的研究員，Ioannis Bitharas博士解釋說： “我們的研究可視化了激光與金屬粒子相互作用時，觀察所有物質狀態之間的相互作用。

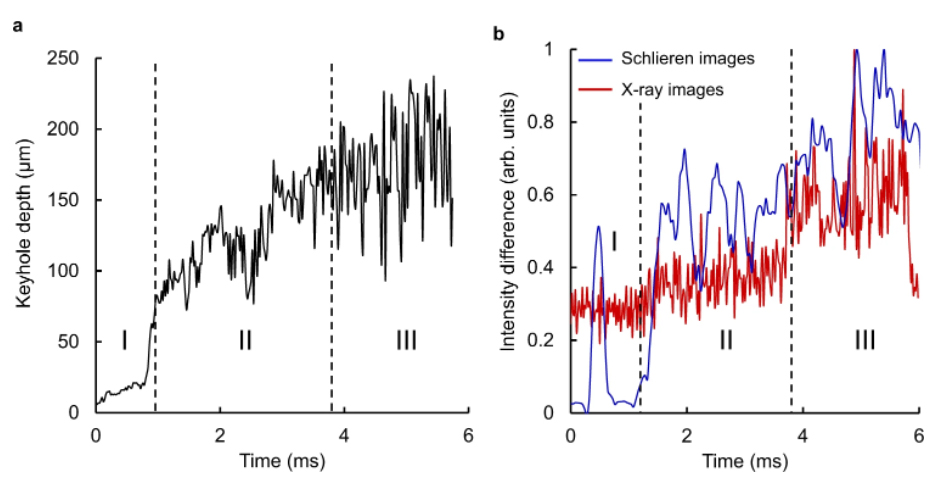

△蒸汽演變分析：a測量的表面凹陷深度。在第一階段，鎖孔深度逐漸增加，快速鉆孔標志著向第二階段的過渡。由于鎖孔的不穩定性，隨著時間的推移，穿透力的波動越來越大。b對于這兩個數據集，隨著系統趨于不穩定，每一幀的總變化隨著時間的推移而增加。由于液-氣現象的強耦合，在兩個數據集中都可以看出鎖孔演化的I-III階段。

“在3D打印過程中，對金屬應用高功率激光，會在顆粒融合在一起時產生少量液態金屬。在這個階段，少量金屬蒸發并壓在液體上，在熔池中心形成一個空腔。這個空腔，通常被稱為鎖孔，可能會變得不穩定和塌陷，從而導致材料中出現孔隙。同時，蒸汽從鎖孔向上噴射，形成羽流，與顆粒相互作用并可能擾亂擴散層。

“這種情況下，會造成散布在整個組件中的微小缺陷，從而導致許多制造商無法接受這種孔隙率水平?！彼又忉屨f“我們捕獲的圖像，首次提供了此類交互的完整畫面，我們現在可以確定地知道發生了什么?！?/p>

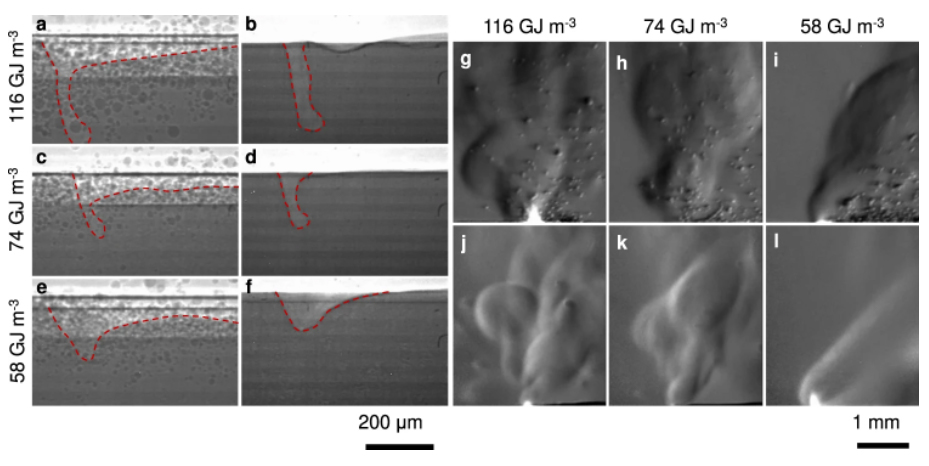

△不同輸入能量密度下有粉末和無粉末的線掃描圖像比較

通過同時使用X射線和紋影成像，該團隊分析了打印過程中存在的氣體、蒸汽、液相和固相之間的相互作用。他們發現通過金屬蒸發釋放的蒸汽羽流的行為與熔融材料的整體穩定性之間存在直接聯系。羽流越動態，材料越不穩定和多孔。但通過微調激光參數，例如調整其功率、聚焦光斑大小和掃描速度，研究小組發現他們可以控制羽流和熔池的穩定性，使打印結構更加一致。

使用羽流作為可以可視化和監控的“過程特征”，對于依賴高性能組件的各種行業（如航空航天、汽車、醫療保健和國防）具有很大的市場潛力。

該小組Andrew Moore教授說：“盡管3D打印技術前景廣闊，但打印部件中的缺陷，仍然阻礙了金屬3D打印發揮真正在的能力。迄今為止，人們往常研究的方向是根據，液態金屬或顆粒的行為檢測和預測缺陷，但是，往往忽略了熔池上方產生的蒸汽射流和羽流的影響。

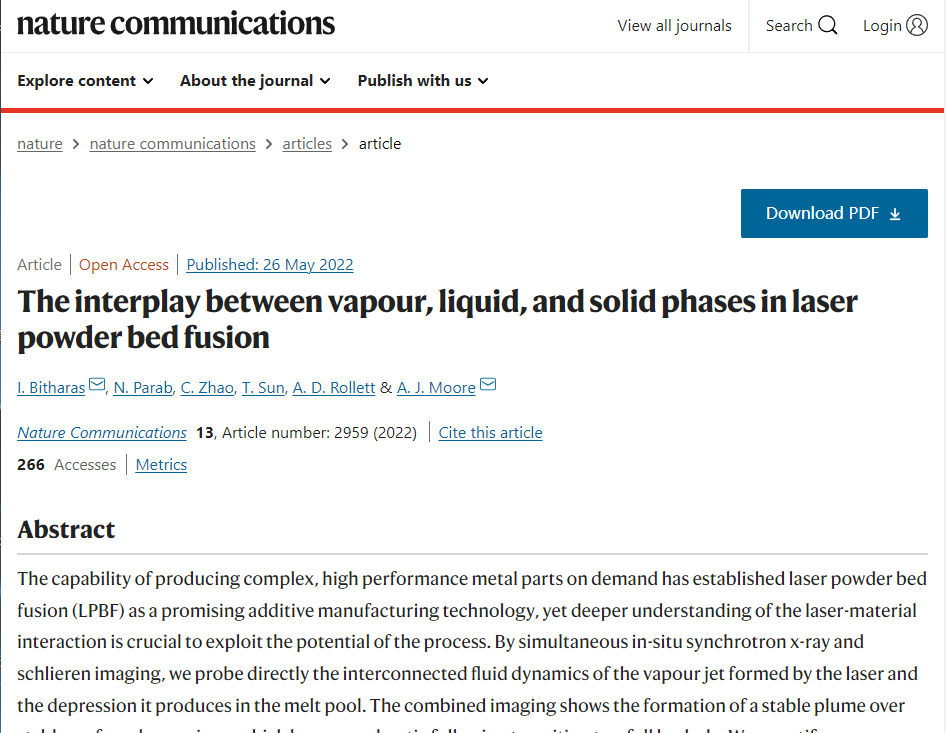

研究文章已發表在科學期刊Nature Communications上，題為“激光粉末床融合中氣相、液相和固相之間的相互作用”

https://www.nature.com/articles/s41467-022-30667-z

“通過我們的新發現，未來我們可以大大減少這些缺陷，并生產出故障可能性更低的組件。我們相信，這項工作將能夠創建出一種，可以改進監控和分析過程的工具，以識別和預防金屬3D打印制造中的缺陷。此外，它將支持更具有預測性的多物理模型，包括大氣影響和粉末運動，允許對過程分析，并進行準確的先驗算法?！?/p>

該研究得到了英國唯一的LPBF系統制造商renishaw（雷尼紹）與赫瑞瓦特大學的戰略聯盟支持。后續該團隊將繼續深入研究，利用新發現來改進3D打印工藝。
