顆粒在線訊：有機太陽能電池（Organic solar cells，OSCs）憑借質(zhì)輕、可溶液法加工、成本低等獨特的優(yōu)勢，受到廣泛的關(guān)注和研究。目前，高效率的OSCs吸光活性層由聚合物給體和小分子非富勒烯受體組成，但聚合物本征的分子量多分散性使其存在批次差異性，會造成光電轉(zhuǎn)化效率（PCE）的不同，不利于未來的大批量制備。相比之下，全小分子有機太陽能電池由于化學結(jié)構(gòu)確定、重復性好和批次差異小等特點，得到越來越多的關(guān)注。同時，不理想的微相分離形貌限制了其PCE的進一步提升。給受體類似的A-D-A型結(jié)構(gòu)使得合理的調(diào)控相形貌成為較大的挑戰(zhàn)，高結(jié)晶性和合適的相分離尺度往往相互制衡，造成相對較低的PCE（通常＜16%）。

　　中國科學院寧波材料技術(shù)與工程研究所有機光電材料與器件團隊在研究員葛子義的帶領(lǐng)下取得了一系列進展。前期研究結(jié)果（Angew. Chem. Int. Ed., 2020, 59, 2808-2815）發(fā)現(xiàn)，在小分子給體側(cè)基引入雙氟原子，能顯著改善分子pi-pi堆積、激子解離和電荷傳輸，最終獲得超過13%的光電轉(zhuǎn)化效率。通過進一步優(yōu)化后處理工藝，全小分子器件PCE進一步提升至15.4%，同時闡釋了熱退火和溶劑退火對于調(diào)整活性層形貌存在不同的運作機理（Adv. Energy Mater., 2021, 2100800）。

　　近日，該團隊在全小分子有機太陽能電池領(lǐng)域取得了新進展。研究首次將端基非對稱取代策略運用于小分子給體材料中。通過組合一系列不同吸電子能力的端基——氰基乙酸酯（CA）、羅丹明（Reh）、和茚酮（ID），研究設計合成了一系列新型的小分子給體材料——SM-CA、SM-CA-Reh、SM-Reh、SM-CA-ID和SM-ID。與小分子受體N3共混時，研究發(fā)現(xiàn)基于SM-CA-Reh:N3的器件整合了SM-CA:N3高填充因子和SM-Reh:N3高電流的特點，最終器件效率從15.41%（SM-CA:N3）顯著提升至16.34%。該效率同時是目前公開報道的二元全小分子太陽能電池的最高值。而基于SM-CA-ID和SM-ID的器件效率逐漸下降，分別為8.20%和2.76%。通過表征微觀的分子堆積和整體的相分布，研究發(fā)現(xiàn)分子的pi-pi堆積是決定相分離形貌的主要因素，而非結(jié)晶性或者偶極作用。同時，SM-CA-Reh:N3中由于羅丹寧的引入，相尺寸略微增大，仍保持了SM-CA:N3中較好的相分離網(wǎng)絡。這較好解釋了其對于SM-CA和SM-Reh光伏性能的整合。

　　相關(guān)研究成果以Asymmetric Substitution of End-Groups Triggers 16.34% Efficiency for All-Small-Molecule Organic Solar Cells為題，發(fā)表在Advanced Materials上。研究工作得到中科院國家納米中心和華南理工大學的支持，并獲得國家杰出青年科學基金、國家自然科學基金等的資助。

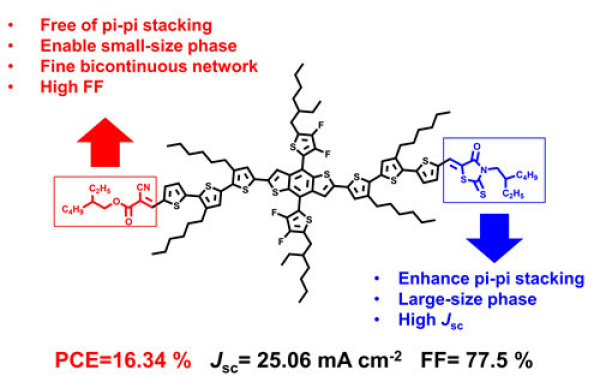

小分子給體材料的端基調(diào)控策略和OSC性能
