顆粒在線訊：【研究背景】

鋅碘電池因其豐富的自然儲量，環境友好性，高理論容量和能量密度等優勢受到人們的廣泛關注。但是，活性物質在電解液中的溶解會導致產生中間體I3-，引發嚴重的穿梭效應，由此帶來的動力學緩慢和庫倫效率低等問題會導致鋅碘電池的活性物質利用率低，能量密度下降和容量的快速衰減等不足。目前，多采用微孔碳的物理限域作用來錨定和抑制中間體的產生，但是該策略在電池長循環過程中起到的作用并不理想。碘與硫類似，存在電導率低，活性物質溶解，穿梭效應明顯和容量衰減等缺點。借鑒鋰硫電池的研究，極性電催化劑可以加強吸附作用，加速中間體的轉化，加快氧化還原反應的動力學來延長電池壽命。因此設計電導率大，吸附能力強和催化作用顯著的電催化劑來加速中間體的分解，降低碘的成核勢壘并促進碘的氧化還原反應。同時，電催化劑對碘的氧化還原反應的機理得到研究，并加以闡明。

【工作介紹】

近日，湖南大學梁宵課題組利用ZIF-8為前驅體高溫煅燒制備了氮摻雜的多孔碳（PNC）材料。結果表明，催化劑的活性和氮的種類（吡啶氮，吡咯氮和石墨氮）密不可分，其中石墨氮具有優異的催化性能可以加快氧化還原反應的動力學，抑制中間體的產生，提高碘的利用率。因為從熱力學角度來看，石墨氮和碘有更強的相互作用，發生明顯的電子轉移。這有助于加強電極材料對碘的吸附作用，加大碘-碘鍵長，增加斷鍵的可能性，促進催化轉化的進行。動力學上，通過碘在石墨氮上有最低的活化能，最小的Tafel斜率，和對中間體I3-最大的分解能，證明了石墨氮能大大提高反應的的動力學。因此，具有高含量石墨氮的PNC-1000-I2電極，實現了252 mAhg-1的可逆容量，能量密度高達到320 Whkg-1（基于碘）且在1 A g-1下超長循環10000次，每圈衰減僅約0.003%。該研究為實現高能量密度長循環的水系電池開辟了一個新的研究方向。該文章發表在Energy storage Materials。博士研究生劉婷婷為本文第一作者。

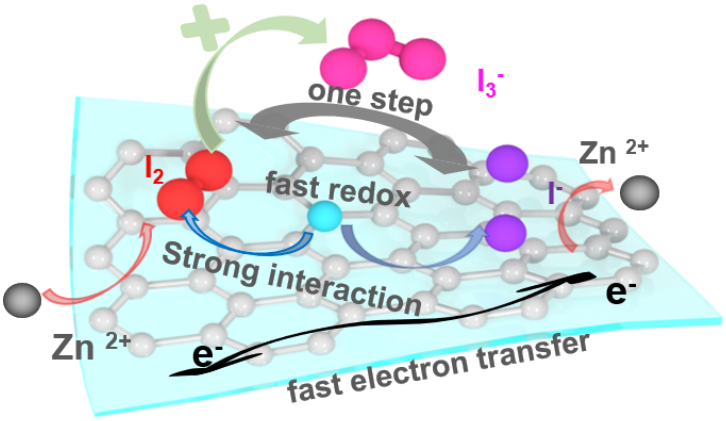

催化機制圖：石墨氮對I2強吸附作用與強催化作用，實現I2到I-的一步轉化

【內容表述】

利用ZIF-8作為模板提供氮源和碳源，經過高溫碳化得到氮摻雜多孔碳材料。其中碳化溫度的變換對氮的種類和含量產生了很大的影響，PNC-1000具有最高的石墨氮含量且更高的石墨化程度，為作為碘的載體提供了優質的條件。吸附實驗和熱重結果表明PNC-1000對碘的吸附效果最明顯，吸附含量最高。

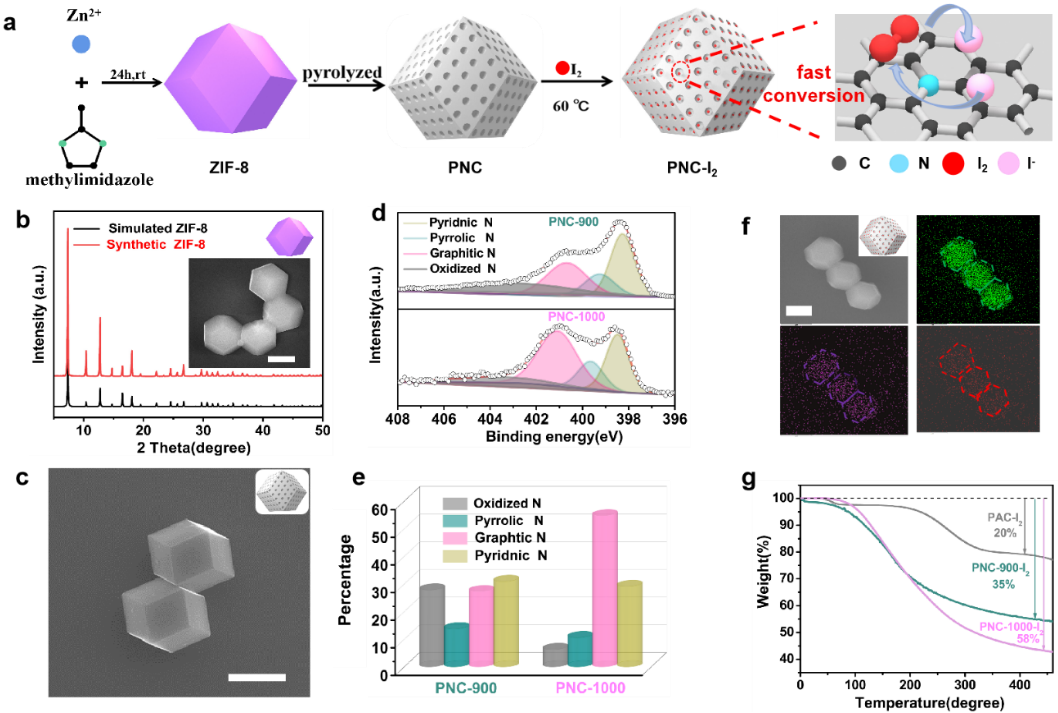

圖1. 材料的表征氮摻雜多孔碳制備過程的示意圖。（b）ZIF-8的XRD圖（圖中是ZIF-8的SEM圖）。（c）PNC-1000的SEM圖。（d）PNC-T的N1s XPS圖。（e）PNC-T中各種氮的含量圖。（f）PNC-1000-I2的SEM和mapping圖碘負載樣品的熱重圖。

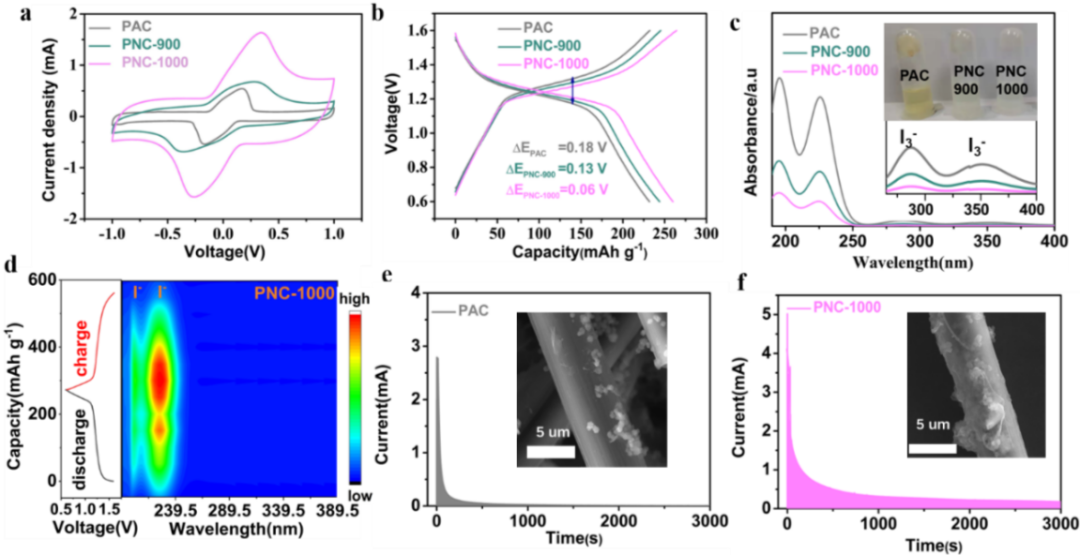

圖2. 不同碳載體的電催化活性不同催化劑的對稱電池CV圖，電解液位為0.05 M ZnI2和碘在1 M ZnSO4電解液中。（b）PAC和PNC-T在0.2 A g-1的恒電流充放電曲線圖。（c）電解液（0.05 M ZnI2和1 M ZnSO4）在不同電極上充電到1.25V的紫外光譜圖。（d）PNC-1000-I2的原位紫外光譜圖。（e）PAC和PNC-1000以為電解液的恒電壓沉積圖，圖中對應的是碘沉積的SEM圖。

為了探究氮雜原子對鋅碘電池氧化還原過程的電催化作用，我們研究了碘轉化反應的動力學。首先，通過CV測試證實了PNC-1000催化劑的具有最強的催化作用（圖2a）。組裝成電池以后，PNC-1000具有最低的極化（圖2b）。同時，紫外光譜數據表明在放電階段，PNC-1000電極沒有中間體I3-的產生（圖2c和圖2d）。此外，在充電階段，PNC-1000可以大大提高活性物質的利用率，降低碘的成核勢壘（圖2f）。

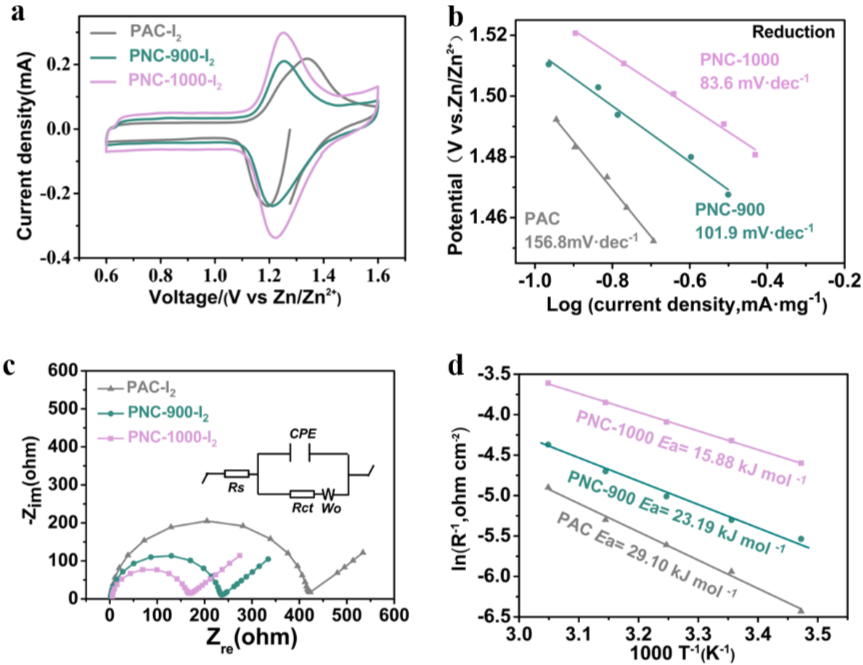

圖3. 碘還原動力學研究。（a）不同催化劑的鋅碘電池在0.1 mV s-1掃速下的CV圖。（b）初始放電階段的Tafel圖。(c)不同電極的鋅碘電池阻抗圖。（d）不同電極在碘還原過程的活化能。

進一步，圖3的動力學的研究結果表明，PNC-1000-I2具有最快的反應速率對應于最小的反應極化和Tafel斜率以及最低的反應活化能。因此，PNC-1000具有最強的催化活性，可以加快碘氧化還原反應的動力學。

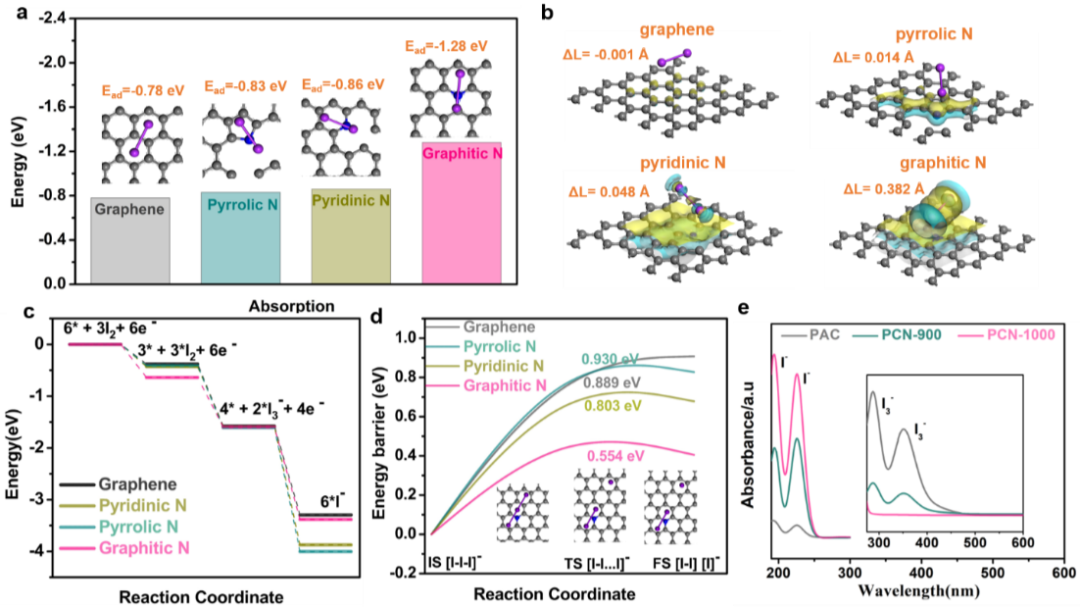

圖4. 模擬碘與不同碳基底的相互作用。（a）碘與石墨，吡咯氮，吡啶氮和石墨氮的結合能。（b）碘與優化結構的相互作用后，電子云密度分布圖以及對應的碘分子的鍵長。亮藍色和黃色分別代表電子的解離和累積。（c）碘在不同碳基底上還原的能壘圖。（d）I3-在不同基底上分解動力學能壘，其中包含I3-在石墨氮上初態，過渡態和終態的分解圖。（e）中間體與不同基底反應后的紫外圖。

理論計算表明，石墨氮對碘有很強的吸附能力。當?shù)馀c石墨氮相互作用時，電子可以通過石墨氮傳遞給碘分子，導致碘-碘鍵長增加，有利于氧化還原反應過程中的I2分子的斷鍵。同時，理論上中間體I3-的產生是熱力學有利的，但在動力學上石墨氮可以將其快速分解。這個結果與之前的電化學數據和光譜數據相對應，表明石墨氮能夠加快中間體I3-分解，實現碘的一步轉化，提高反應的動力學，可以抑制穿梭效應。因此，高含量石墨氮的PNC-1000展現了最優異的催化活性。

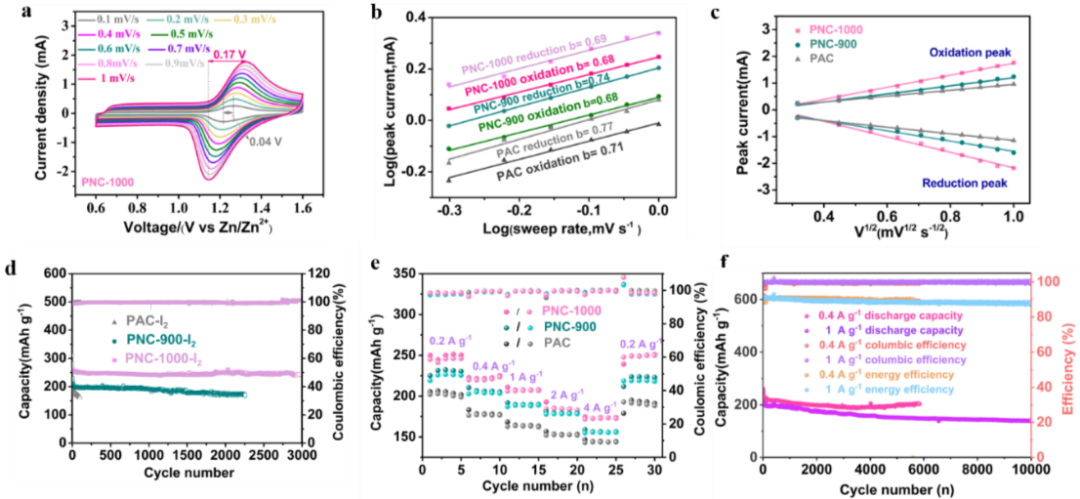

圖5. 鋅碘電池不同電極的電化學性能。（a）PNC-1000電極在不同掃速下的CV圖。(b)logi和logv的組成的圖。數據來自于CV圖數。（c）氧化還原的峰電流與掃速根函數圖。（d）不同電極的鋅碘電池循環性能在0.2 A g-1。（e）不同電極的倍率性能對比。（f）PNC-1000-I2在0.4 A g-1和1 A g-1循環性能圖。

PNC-1000催化作用展現出鋅碘電池優異的倍率循環穩定性和長循環穩定性，能夠在0.2 A g-1電流密度下，提供252 mAhg-1的可逆容量，且在1 Ag-1的大電流密度下和高碘面載量下（6 mg cm-2）可以循環10000次以上，單圈容量僅衰減0.005%。

【結論】

本工作系統而全面的揭示了不同種類的氮具有不一樣的電子結構，電子結構的不同會對電催化活性產生影響，其中石墨氮具有最強的催化活性。結果表明，石墨氮與碘相互作用后，導致了低的反應活化能，快的反應速率，對中間體的I3-強的催化分解效率可以抑制中間體產生，實現碘氧化還原的一步轉化，提高碘的利用率。因此，高含量石墨氮組裝的鋅碘電池可以實現252 mAh g-1的放電容量和320 Wh kg-1的能量密度，并且在1 A g-1的大電流密度下可以循環10000次以上，單圈容量僅衰減0.005 %，為鋅碘電池的發展提供了一個新的研究方向。

Tingting Liu, Huijian Wang, Chengjun Lei, Yu Mao, Hanqing Wang, Xin He, Xiao Liang*. Recognition of the catalytic activities of graphitic N for zinc-iodine batteries. Energy Storage Materials.2022,DIO:10.1016/j.ensm.2022.09.028
