顆粒在線訊：開發用于非富勒烯有機太陽能電池的高性能聚合物給體迫切需要創造新的缺電子單元。

為了解決這個難題，汕頭大學武慶賀教授等人報道了一種多氟化單元4,5,6,7--四氟萘并[2,1-b:3,4-b']二噻吩(FNT)及其聚合物PFNT-F和PFNT-Cl。多氟化的優點是:(1)它使聚合物表現出低HOMO (~ -5.5 eV)和寬帶隙(~ 2.0 eV)；(2)短相互作用(F···H, F···F)賦予聚合物高的薄膜結晶度和有效的空穴傳輸性能；(3)與NFAs的良好混溶性，導致共混膜中更明確的納米纖維形態和正面取向。因此，基于PFNT-F/Cl:N3的OSCs表現出令人印象深刻的FF值（0.80），以及顯著的PCEs （17.53%和18.10 %），這使它們成為OSCs中的最佳給體材料。這項工作為通過多氟化策略合理設計高性能聚合物提供了新的見解。該工作以題為“A Multifluorination Strategy Toward Wide Bandgap Polymers for Highly Efficient Organic Solar Cells”發表在《Angew. Chem. Int. Ed.》上。

【分子設計策略】

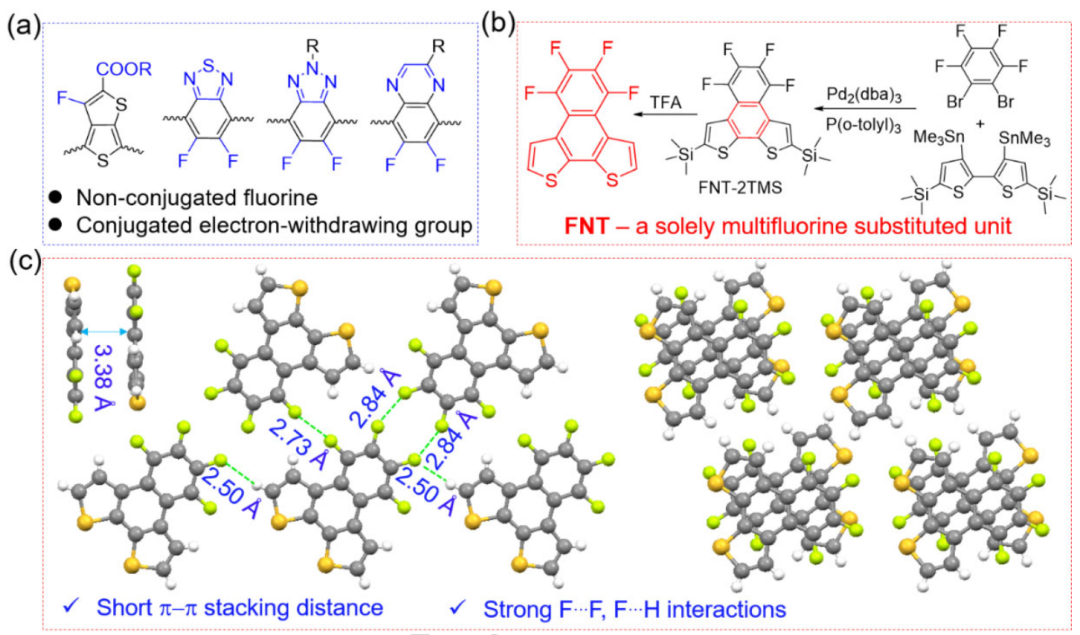

圖1. 分子結構與晶體性質

在缺電子單元中引入一個或兩個氟原子已經為聚合物給體創造了許多出色的單體，如圖1a所示。多氟取代法應該是制備理想的缺電子單體的一種有效方法。然而，還沒有開發出聚合物給體來匹配Y6及其衍生物。四氟化合物是一個容易合成多氟取代構筑單元的良好選擇。從1,2-二溴-3,4,5,6-四氟苯開始，作者成功合成了多氟取代化合物2,9-雙（三甲基硅烷）-4,5,6,7-四氟環己烷[2,1-b:3,4-b']二噻吩（FNT-2TMS），然后用三氟乙酸進一步處理FNT-2TMS得到FNT。將乙醇緩慢擴散到氯仿溶液中，培養FNT單晶。簡短的相互作用和堆疊信息如圖1c所示。分子FNT在同一平面上與所有原子具有良好的平面性。在固體晶體中，F(xiàn)NT的π-π堆疊距離為3.38 ?。非常短的π-π堆積距離意味著電負性最高的原子氟可以顯著降低FNT表面的電子密度。重要的是，更多的F…F相互作用具有短距離為2.84 ?、2.84 ?和2.73 ?。F…F的相互作用可以增加FNT基聚合物與多氟取代NFAs（N3）的混溶性，從而產生良好的形態。強烈的π-π堆積和豐富的短相互作用也有利于空穴傳輸，這使FNT成為一個非常有前途的聚合物給體候選物。

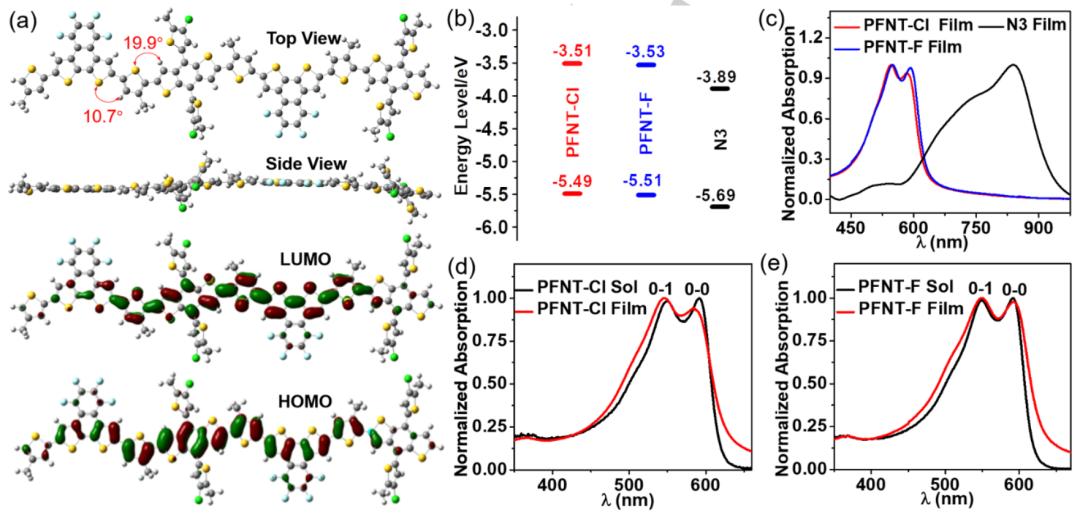

圖2. 聚合物分子特性

作者進一步獲得了聚合物PFNT-F和PFNT-Cl。由于FNT具有良好的平面性和較小的二面角，聚合物共軛鏈表現出良好的長程平面性（計算幾何形狀的側視圖），這有利于緊密的π-π堆積和高效的電荷傳輸。因為分子的堆積顯著地影響了π-共軛材料的固態光學性質，溶液中相同的吸收光譜和膜中不同的吸收光譜表明，PFNT-F和PFNT-Cl在固體膜中具有不同的共軛鏈堆積。

【光伏性能】

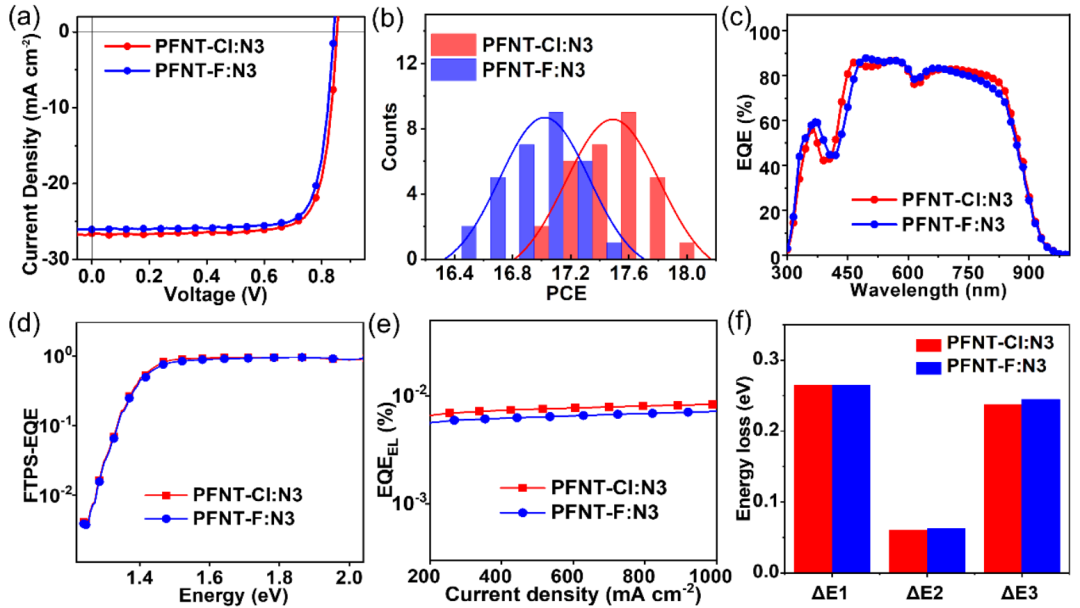

圖3. 光伏性能

接下來，作者研究了兩種聚合物給體的光伏性能。PFNT-Cl:N3和PFNT-F:N3刮涂器件的最佳效率分別為17.59 %和16.69%。結果表明，110℃的熱退火可以有效地提高器件的光伏性能。作者在圖3a中展示了優化后的J-V曲線。對于基于PFNT-Cl:N3的OSCs，VOC為0.853 V，JSC為26.56 mA cm-2，F(xiàn)F為0.799，處理效率最高，為18.10 %?；赑FNT-F:N3的器件的效率略低，為17.53%，VOC為0.842V，JSC為26.03 mA cm-2，F(xiàn)F為0.800。圖3b顯示了超過30個獨立器件的PCE直方圖。PFNT-F的效率在16.5%-17.6%之間，PFNT-Cl的效率在17.0%-18.1%之間。這兩種聚合物良好的光伏性能表明，多氟FNT是一種很有前途的聚合物給體構建單元。值得注意的是，這兩種聚合物都表現出驚人的高FF值，為0.80。

【薄膜表征】

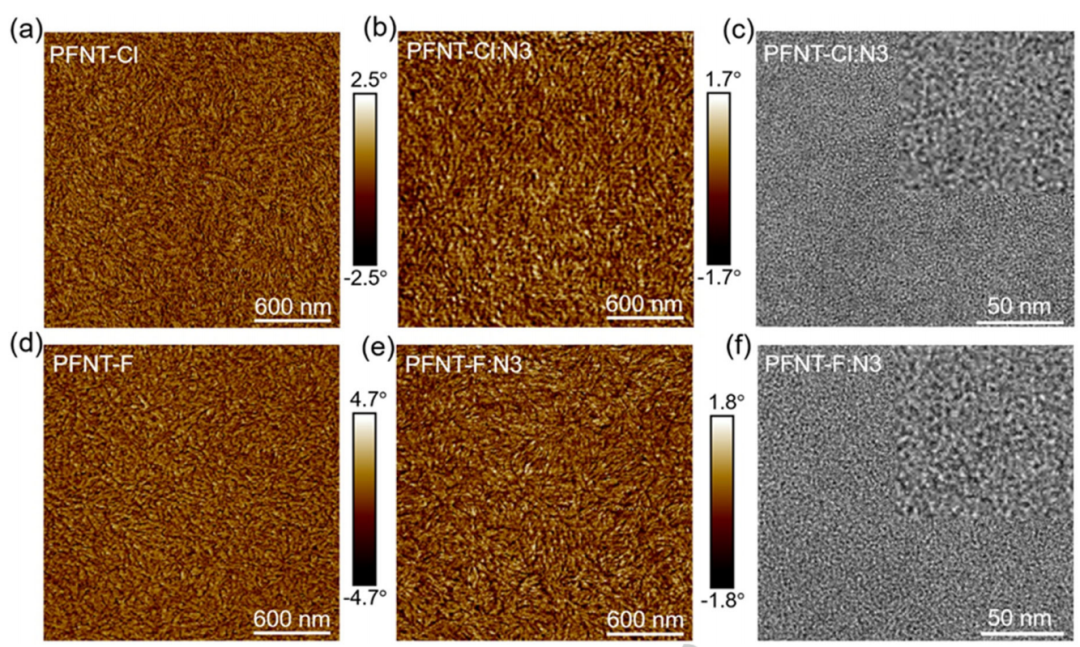

圖4. AFM和TEM表征

作者利用原子力顯微鏡（AFM）和透射電子顯微鏡（TEM）的測量方法研究了純聚合物和共混薄膜的形貌。相位圖像和TEM圖像如圖4a-f所示。PFNT-F薄膜具有較高的表面粗糙度，均方根表面粗糙度（Rq）值為1.74 nm，而PFNT-Cl薄膜的表面粗糙度為1.34 nm。PFNT-F的粗糙表面是由于其較強的聚集性，這與GIWAXS測量表明的較高的結晶度相一致。更有趣的是，PFNT-F和PFNT-Cl的薄膜都顯示出纖維結構。纖維形態已被證明是OSCs的理想形態，有利于相分離、電荷提取和傳輸。PFNT-Cl:N3和PFNT-F:N3的共混膜均具有更清晰的纖維形態，表明聚合物與N3之間具有良好的形態相容性。在透射電鏡圖像中也觀察到了纖維結構。因此，良好的形貌形成不僅表明FNT基聚合物與N3具有良好的形態相容性，而且很好地解釋了它們優異的光伏性能。兩種聚合物在純膜和共混膜中纖維形態的自然形成可能與強π-π堆積和豐富的短交互FNT相關，表明FNT是一個優秀的構筑單位和FNT基聚合物是高性能OSCs的有前途的給體材料。

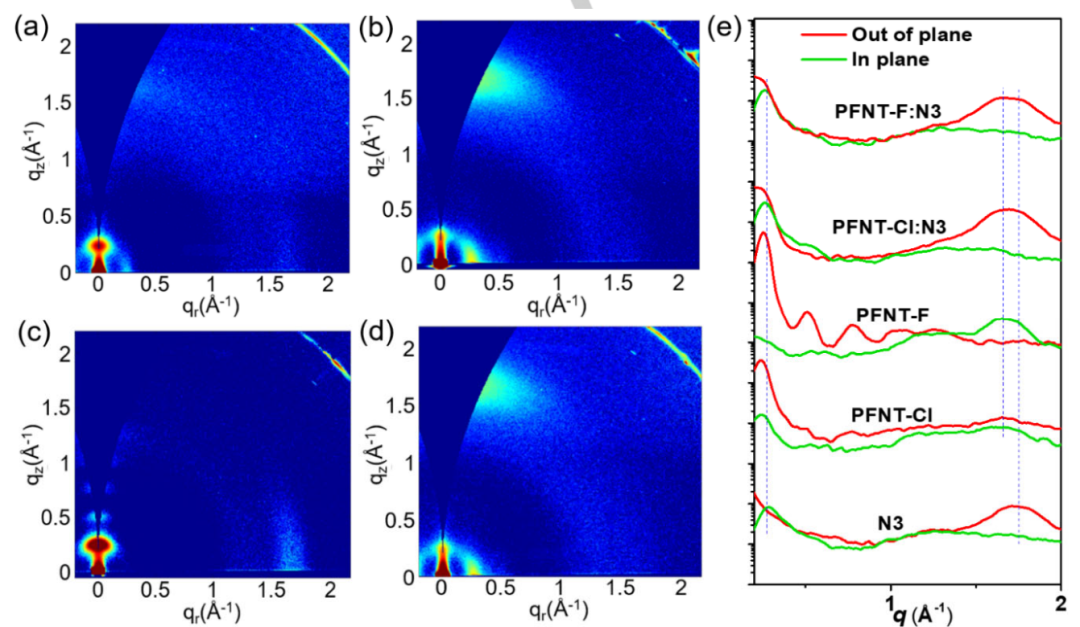

圖5. GIWAXS表征

作者采用掠入射廣角X射線散射（GIWAXS）測量方法，研究了純膜和共混膜的分子堆積信息（圖5a-d)。在PFNT-F:N3的共混膜中，PFNT-F的（100）~（500）和π-π堆積衍射峰均消失，表明PFNT-F的正面取向與純膜完全不同。在PFNT-Cl:N3共混膜中，PFNT-Cl的π-π堆積衍射峰的消失，表明PFNT-Cl有明顯的變化。這兩種聚合物在共混膜中的正面取向有利于電荷傳輸，有利于光伏性能。兩種聚合物的取向變化可能是由聚合物與N3之間的復雜相互作用引起的，這也表明FNT基聚合物與N3之間具有良好的形態相容性。

總結，作者由一種新型的電負性單元FNT開發了一個新的PFNT-Cl和PFNT-F多氟取代聚合物家族。本研究表明，F(xiàn)NT基聚合物是一種很有前途的給體材料?？梢灶A見，F(xiàn)NT單元和多氟設計策略也有可能適用于在其他有機電子產品中開發新的半導體材料。
