顆粒在線訊：聚酰亞胺（PI）因優(yōu)異的機(jī)械性能、熱穩(wěn)定性能及耐原子氧性能而被廣泛用于自潤滑材料。在PI的整個(gè)基體中加入納米填料以改善其摩擦學(xué)性能已被研究。然而，由于成型方法的限制，PI的整體梯度結(jié)構(gòu)較少被提及。增材制造又稱3D打印，能夠發(fā)揮自由制造復(fù)雜對象的優(yōu)勢，為PI的結(jié)構(gòu)設(shè)計(jì)帶來了機(jī)會。同時(shí)，滿足高性能和高保形的3D打印PI對于摩擦學(xué)過程至關(guān)重要，但頗具挑戰(zhàn)。

　　近日，中國科學(xué)院蘭州化學(xué)物理研究所先進(jìn)潤滑與防護(hù)材料研發(fā)中心研究員王齊華、王廷梅帶領(lǐng)的團(tuán)隊(duì)，報(bào)道了高強(qiáng)、高形狀保持聚酰亞胺及其復(fù)合梯度結(jié)構(gòu)的一體化打印用于增強(qiáng)摩擦學(xué)性能?？蒲腥藛T從分子水平設(shè)計(jì)出發(fā)，結(jié)合分子動力學(xué)模擬計(jì)算得到了高溶解度/高性能的PI前驅(qū)體墨水，將甲基丙烯酸二甲氨基乙酯作為流變改性劑以及紫外光交聯(lián)位點(diǎn)得到了適用于DIW打印的墨水。

　　研究顯示，通過優(yōu)化墨水配方，得到的3D打印PI具有突出的抗拉強(qiáng)度（~126 MPa）、優(yōu)異的楊氏模量（~3.5 GPa）、高硬度（~380 MPa）、顯著的熱穩(wěn)定性（Td~415°C、Tg~220°C）、低線性收縮率（~11%）以及優(yōu)異的透光率和透明度。

　　研究人員進(jìn)一步選用二硫化鉬（MoS2）作為固體潤滑劑，制備了PI/MoS2復(fù)合墨水，實(shí)現(xiàn)了不同結(jié)構(gòu)PI的一體化打印。結(jié)果表明，3D打印的梯度PI/MoS2具有穩(wěn)定/低的摩擦系數(shù)（COF）和極小的磨損，磨損率比3D打印的純PI降低了68%。

　　相關(guān)研究成果發(fā)表在Additive Manufacturing上。研究工作得到國家自然科學(xué)基金、中科院戰(zhàn)略性先導(dǎo)科技專項(xiàng)（B類）培育項(xiàng)目等的支持。

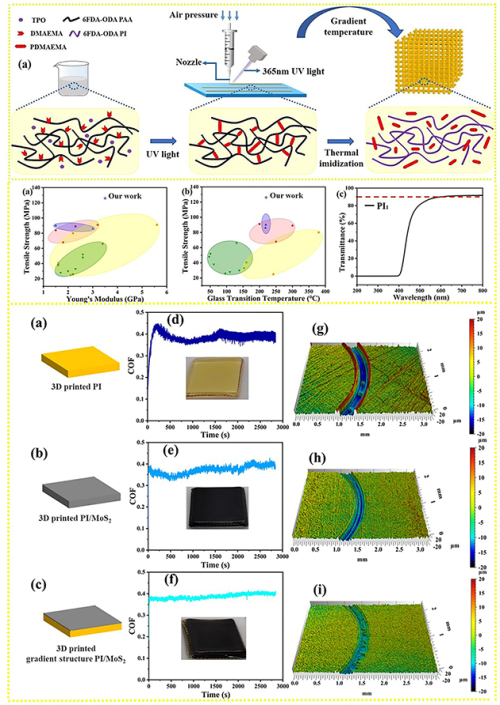

3D打印聚酰亞胺及其摩擦學(xué)性能

來源：蘭州化學(xué)物理研究所
