增材制造的應用范圍正在迅速擴展，包括批量生產運動鞋類零件、牙科陶瓷、航空航天零件、制造微流體、醫療設備、人造器官等。所使用的光固化3D打印技術，由于對空間和時間的高度控制而特別成功，但這些技術仍具有點狀或分層生成的常見圖案，如SLA、激光粉末床融合、連續液體界面生產（CLIP），Volumetric體積3D打印技術是發展得下一個方向。

△X交叉光片照相體積光固化3D打印機

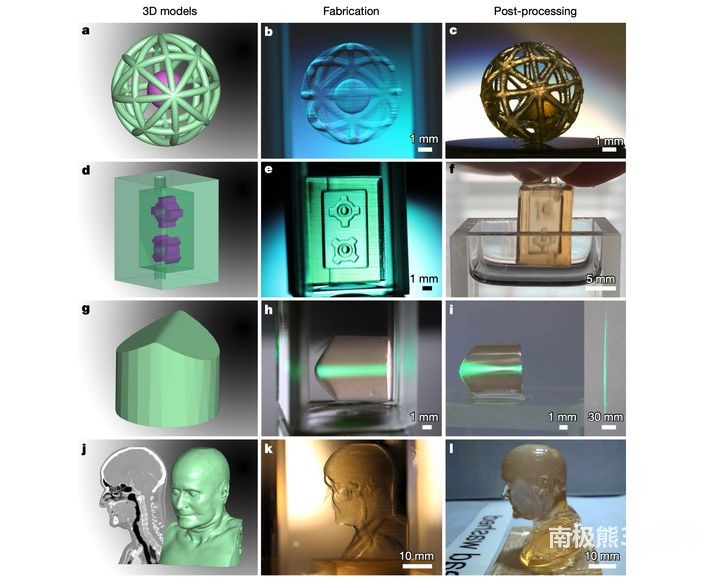

2020年12月23日，南極熊注意到，頂級期刊《nature》上重磅發布了一篇論文Xolography for linear volumetric 3D printing，可以理解為X線照相體積3D打印技術。文章作者來自德國勃蘭登堡應用技術大學Martin Regehly和洪堡大學Stefan Hecht，該技術允許以高達25微米的特征分辨率和55立方毫米/秒的固化速度3D打印物體。

△X交叉光片照相體積3D打印原理

xolography是一種雙光技術，它使用可以光轉換的光引發劑，通過相交不同波長的光束進行線性激發，從而在特定的單體體積內引發光敏樹脂的局部聚合?？茖W(xué)家們使用容積式打印機演示了這一概念，打印出具有復雜結構特征以及機械和光學功能的三維物體。與最先進的體積3D打印方法相比，此技術的分辨率約為無反饋優化的計算機軸向平版打印技術的十倍，并且體積生成速率比雙光子聚合3D打印技術高出四到五個數量級。

體積3D打印是3D打印的一種全新形式，從字面上速度大大加快。它基于將光圖像從不同角度投射到透明樹脂內部。重復曝光會導致3D對象以極快的速度在樹脂槽中凝固。

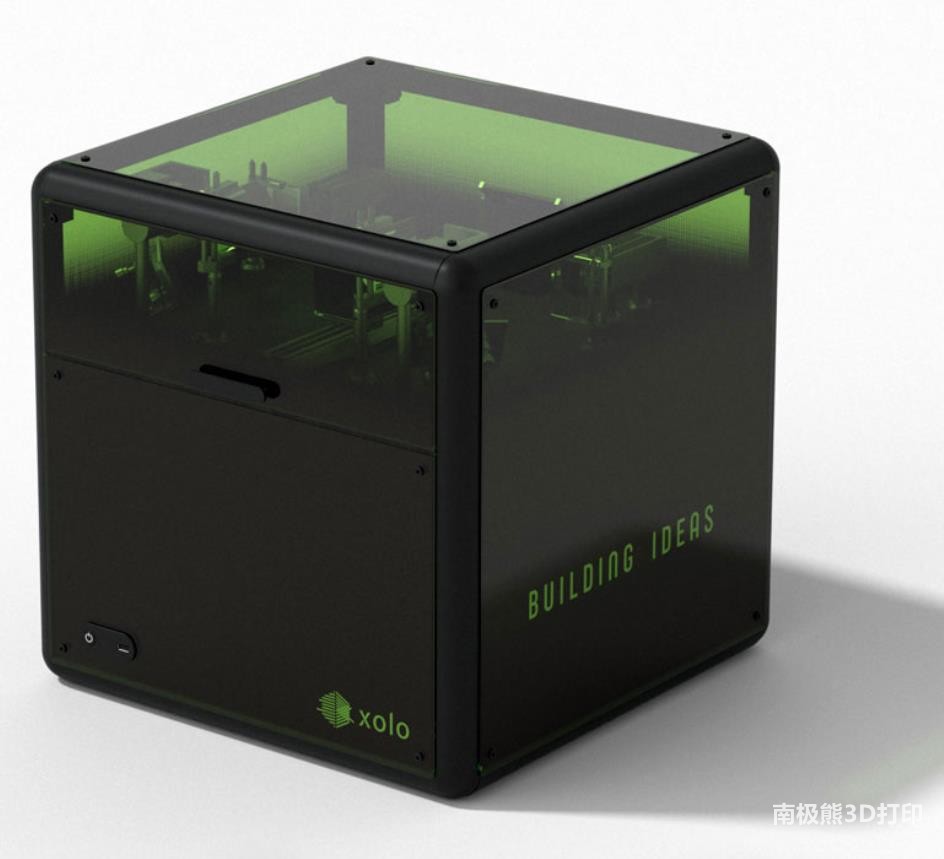

讓南極熊3D打印網覺得更厲害的是，德國柏林科學家們已經就這項技術創立了一家公司xolo，將對其進行商業化。如果成功的話，體積3D打印將會與現有3D打印技術，尤其是SLA、LCD和DLP光固化工藝，產生強大的競爭力。

X交叉光片照相體積3D打印技術原理

△X交叉光片照相體積3D打印樣品，物體直接在樹脂槽中凝固完成

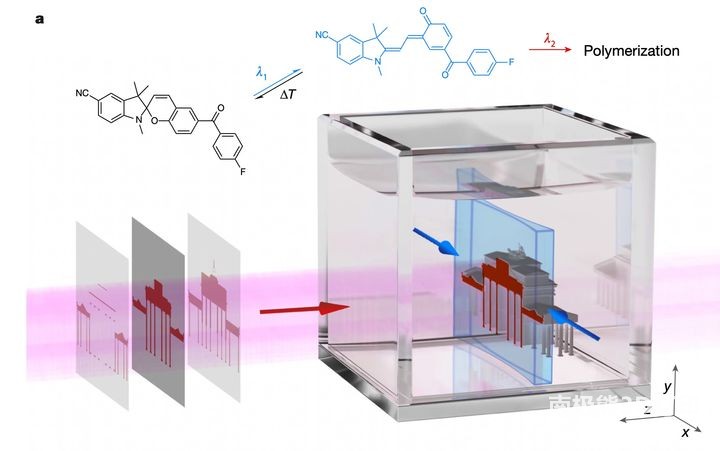

在一缸樹脂中，應用兩種不同波長的射線。第一波長“激活”一個區域，然后第二個相交的波長會導致被激活的樹脂聚合凝固?；蛘呤强梢砸种凭酆希?/span>

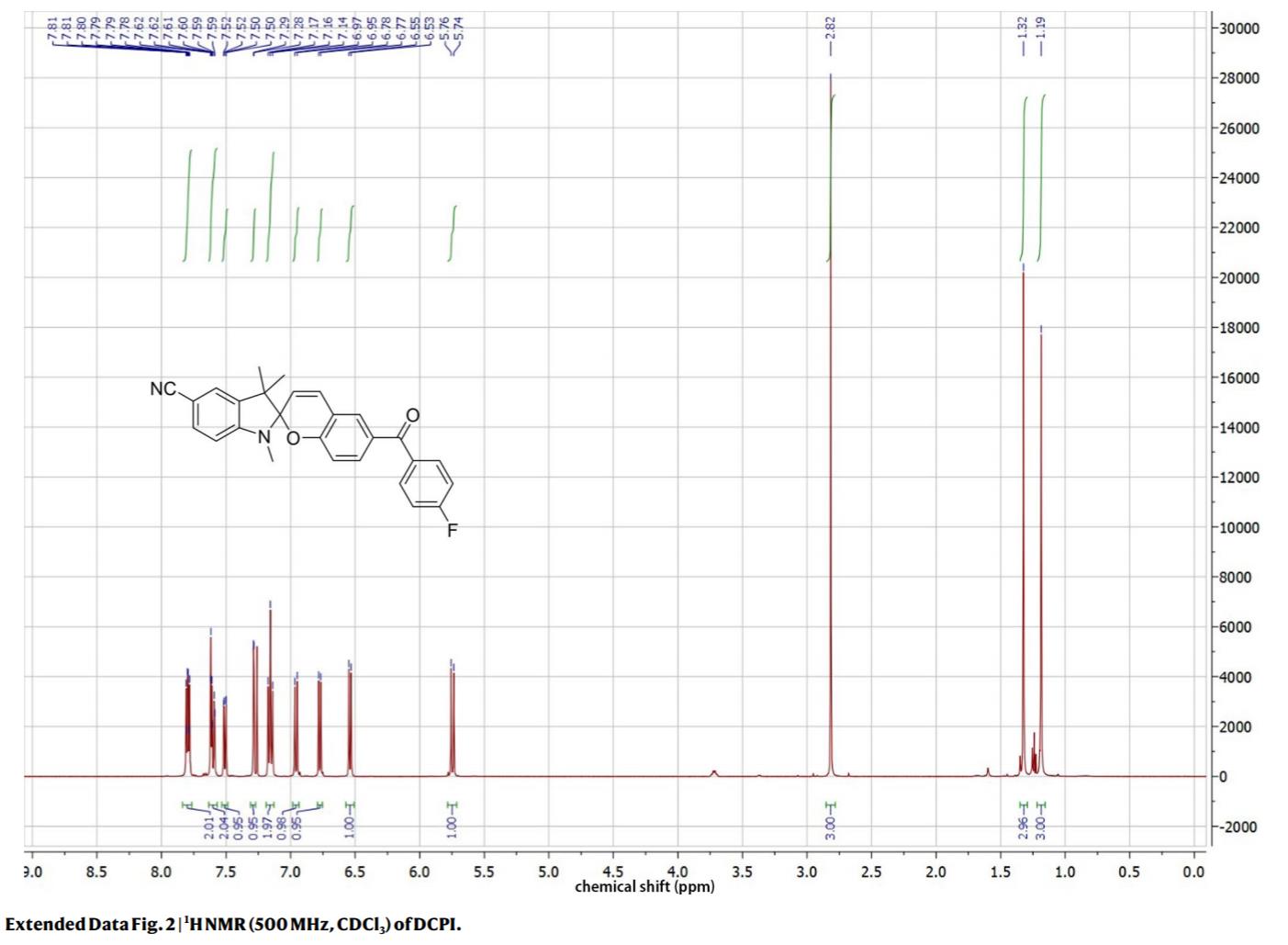

究竟是如何運作？事實證明，xolo的方法是將“射線光片”投射到透明樹脂桶中?！?Sheets”似乎很像一個層，但是有很多不同的角度，并不像其他3D打印過程那樣依靠堆疊來3D打印對象。一定厚度的矩形光照射一定體積的粘性樹脂。選擇光的波長來激活被稱為雙色光引發劑(DCPIs)的分子，通過切割分子主鏈上的一個分子環來激活；這個反應只發生在光圈內。

第二束光投射出3D對象的切片圖像，引發樹脂材料凝固。第二束的波長與第一束不同，任何被激發的DCPI分子都會引發樹脂聚合，使薄片固化。然后，樹脂相對于光片的位置移動，光片是固定的。這改變了光片在樹脂中的位置，因此激活和誘發過程可以在一個新的位置重新開始，從而一片片地構建對象。投影機處于固定位置，同時旋轉大桶以呈現不同的視圖?？茖W(xué)家們解釋：

“正交布置的投影儀產生第二波長的光，并將3D模型的截面圖像聚焦到光片平面中。只有處于激活狀態的引發劑分子吸收投影儀的光，并導致電流層聚合。通過在固定體積的光學裝置同步移動樹脂槽期間，投射黑白圖像的視頻，可以連續制造3D模型零件?！?/span>

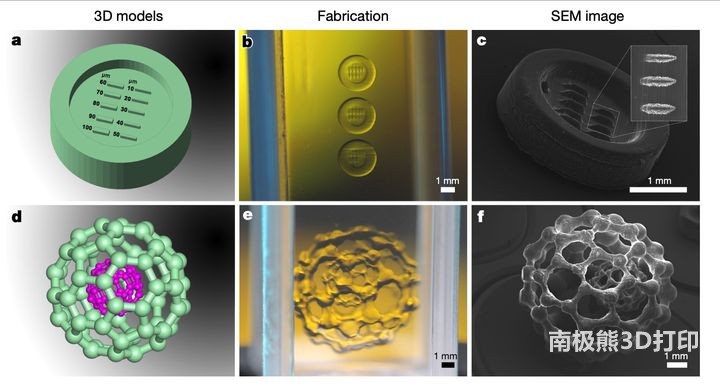

“光薄片”方法可確保任何特定的體素在整個過程中，僅暴露于固化光一次。這將使打印結果具有非常高的準確性，因?yàn)橥队皶r(shí)光學系統已調整為呈現0.021毫米見方的像素。

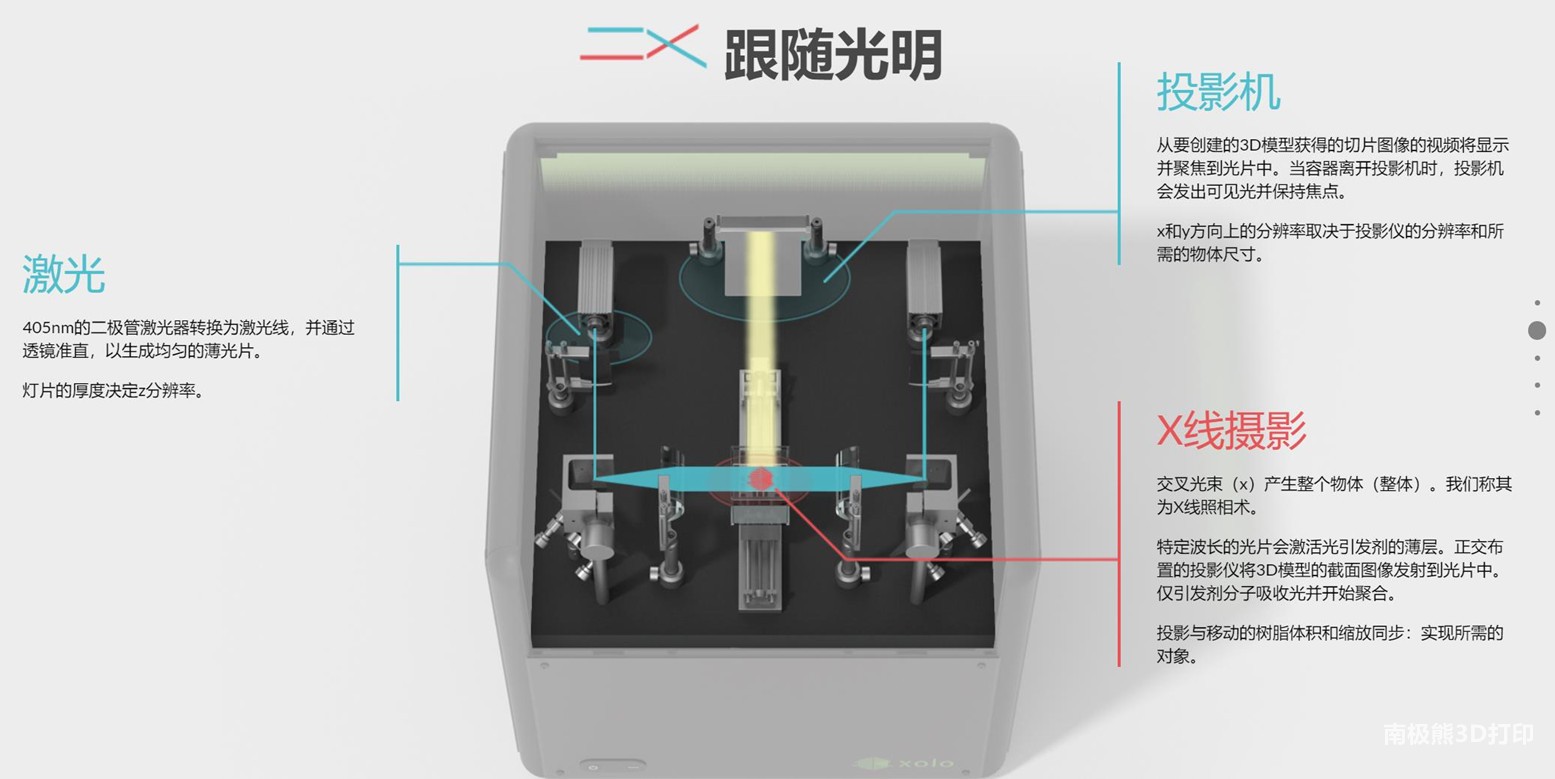

△X交叉光片照相體積3D打印機核心組成模塊

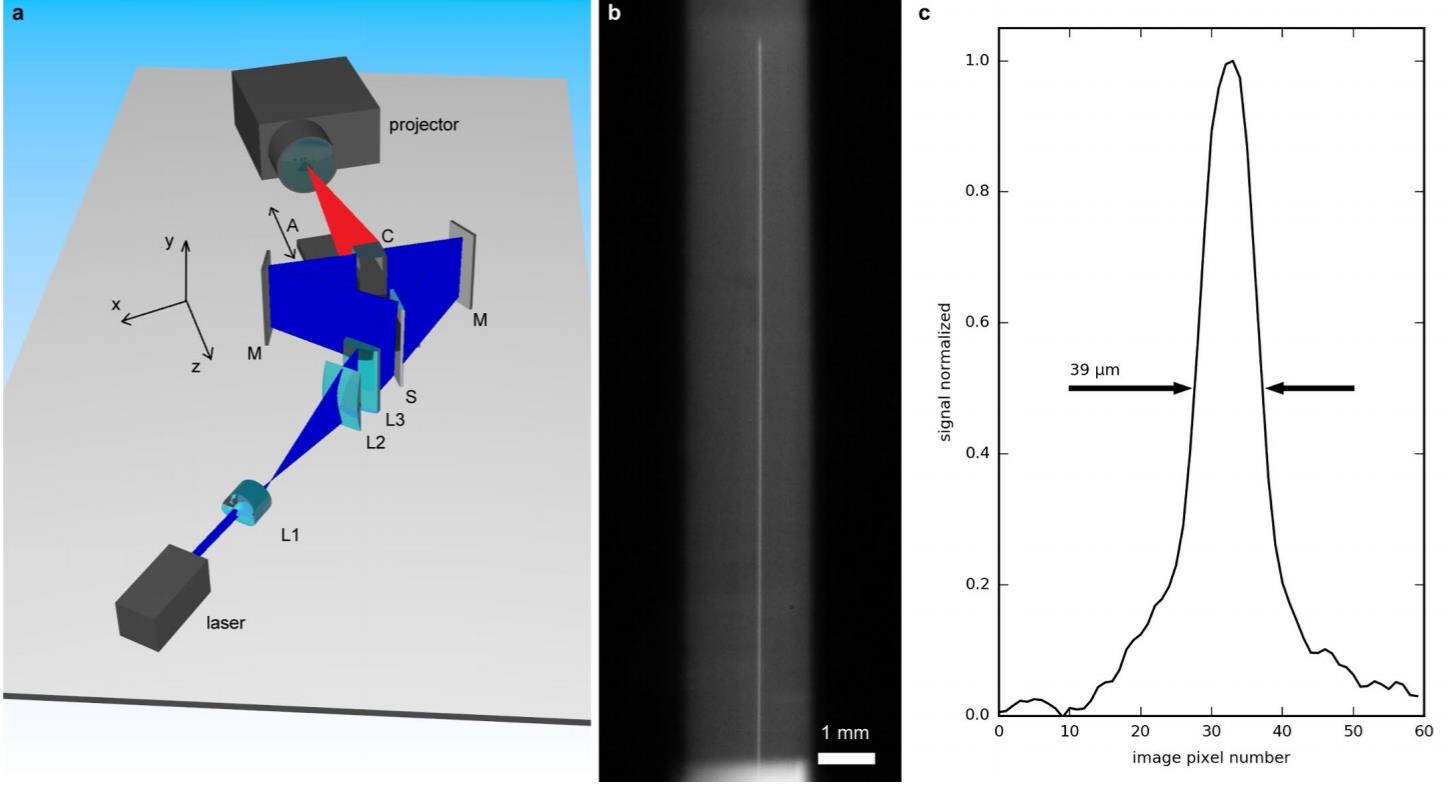

激光系統：405nm的二極管激光器轉換為激光線，并通過透鏡準直，生成均勻的薄光片。薄光片的厚度決定z軸分辨率。

投影機：從要?jiǎng)?chuàng)建的3D模型獲得的切片圖像的視頻將顯示并聚焦到光片中。當容器離開投影機時，投影機會發出可見光并保持焦點。x和y方向上的分辨率取決于投影儀的分辨率和所需的物體尺寸。

X線照相：交叉光束產生整個物體（整體）。稱其為X線照相術。特定波長的光片會激活光引發劑的薄層。正交布置的投影儀將3D模型的截面圖像發射到光片中。只有引發劑分子吸收光并開始聚合。投影與移動的樹脂體積和縮放同步，從而實現3D打印。

無需支撐的光固化3D打印

南極熊相信，很多讀者都會有疑問，“它的支撐結構怎么辦呢？”。事實證明，無論模型有多么復雜，X線照相光固化3D打印技術都不需要支撐結構。這是因?yàn)榇蛴∽鳂I(yè)的松散部分暫時被周圍的粘性樹脂支撐。

Xolo解析說，光敏樹脂材料單體的交聯，會導致密度變化，從而導致零件在重力作用下的下沉速率不同。樹脂的高打印速度和粘度使這種影響最小化，因此零件的下沉僅在制造完成后才變得明顯。”

真是難以置信?。?/span>

X交叉光片照相體積3D打印的速度

那么，X交叉光片照相體積3D打印的速度到底有多快？論文表明，它的速度是雙光子3D打印技術的10,000-100,000倍。而且雙光子技術只能打印一些很小的物體，并且打印速度非常慢。但X線體積3D打印意味著大約每小時可以3D打印固化一升材料；如果使用更強大的激光光源和更精細的樹脂，打印速度將大大提高。

美國Carbon憑借CLIP連續液面光固化3D打印技術，已經發展成為全球的3D打印大型廠商，估值超20億美元。南極熊猜想，德國xolo憑借X交叉光片照相體積3D打印技術，未來也有望成為3D打印獨角獸企業。
