金屬有機骨架（metal-organic frameworks, MOF）材料具有化學多功能性和高孔隙率，在電子和光子學等領域潛力巨大。例如，其高孔隙率導致了低介電常數（low-k），十分適合用作未來電子設備中的高性能絕緣體。然而，要想應用于電子設備等領域，MOF材料與現有硅基材料相比，最重要的挑戰就是發展亞微米級別的圖案化工藝，從而實現MOF材料直接集成到固態器件中。然而，常規的MOF圖案化技術分辨率較低，且圖案邊緣模糊，大大限制了其在微型電子器件中的應用。

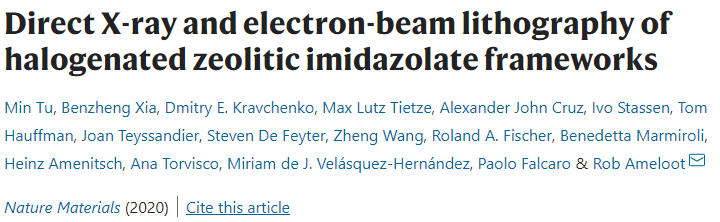

有鑒于此，比利時魯汶大學的Rob Ameloot課題組開發了一種不需要光刻膠，采用X光或是電子束直接對MOF材料進行光刻的技術。該技術避免了蝕刻損壞和污染，并保留了圖案化MOF材料的孔隙率和結晶度。光刻出的高質量圖案實現了低于50nm的精度。更加重要的是，采用的X射線和電子束光刻方法能夠與現有的微細加工和納米加工工藝相兼容，將極大推動MOF材料在微型設備中的集成與應用。該研究以題為“Direct X-ray and electron-beam lithography of halogenated zeolitic imidazolate frameworks”的論文發表在最新一期的《Nature Materials》上，第一作者為Tu Min。

常規的光刻工藝需要使用光刻膠，它是微電子技術中微細圖形加工的關鍵材料之一。光刻膠是一種有機化合物，在被特定波長的光曝光后，在顯影溶液中的溶解度會發生變化，從而允許選擇性地去除暴露的（或未暴露的）區域。

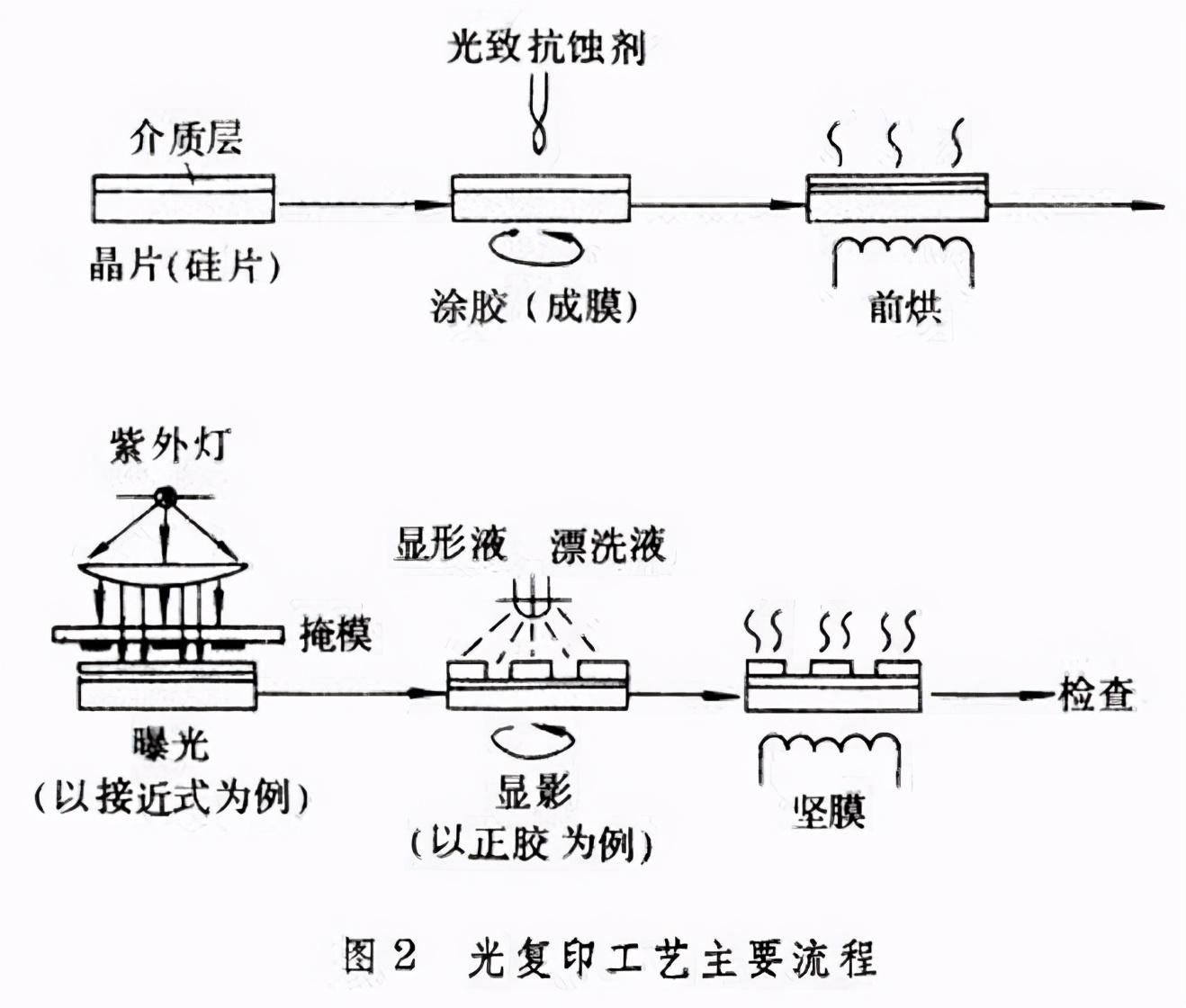

傳統光刻示意圖

然而這種方法僅能適用于致密的MOF薄膜，對于微孔的MOF材料，在蝕刻過程中必然會造成污染和孔隙率的損失。前期已經有學者報導了一些策略來對MOF進行圖案化。2016年，Andrea Cattoni等人進一步將精度提升到了200 nm。然而，相較于當前硅基材料7 nm甚至5 nm的光刻精度，這遠遠不夠。而且上述技術的圖案質量不佳，且與當前納米加工工藝不兼容。

Rob Ameloot等人別出心裁，利用了鹵化的沸石咪唑酸酯骨架（ZIF）這一種MOF材料在輻射下可溶解的特點，實現了在X射線或電子束光刻過程中對暴露區域的選擇性溶解。

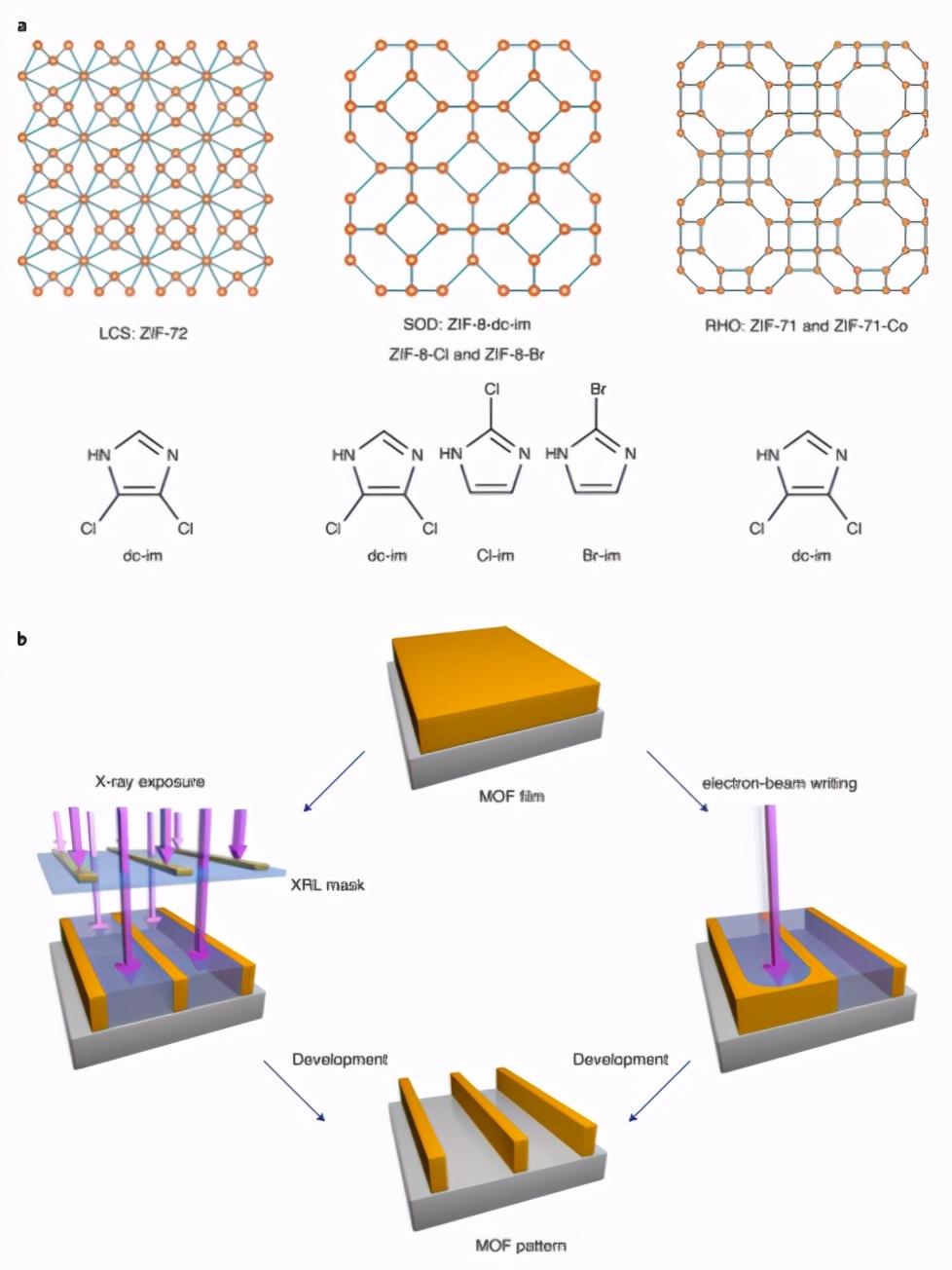

通過XRL和EBL直接對MOF進行圖案化

說起來簡單做起來難。為了說明這一概念，Rob Ameloot等人對X射線掩膜的ZIF-71膜展開了詳細研究（圖1a）。初始的ZIF-71樣品是通過ZnO層的氣相轉變獲得的多晶膜。X射線照射會引起結構和化學修飾部分重疊。在較低劑量下，材料結晶度逐漸消失，轉變?yōu)榉蔷B(tài)。進一步提高X射線的劑量，能夠?qū)埩舻牟牧贤耆芙狻?H和13C核磁共振，X射線光電子能譜和元素分析表明，ZIF-71分解可能是由X射線誘導的Cl自由基對咪唑環和Zn–N配位鍵的攻擊與破壞引起的。盡管在X射線或電子束輻照過程中發生了非晶化，但未鹵化的ZIF材料的溶解度并沒有增加，進一步強調了鹵代配體的關鍵作用。

MOF材料的直接光刻

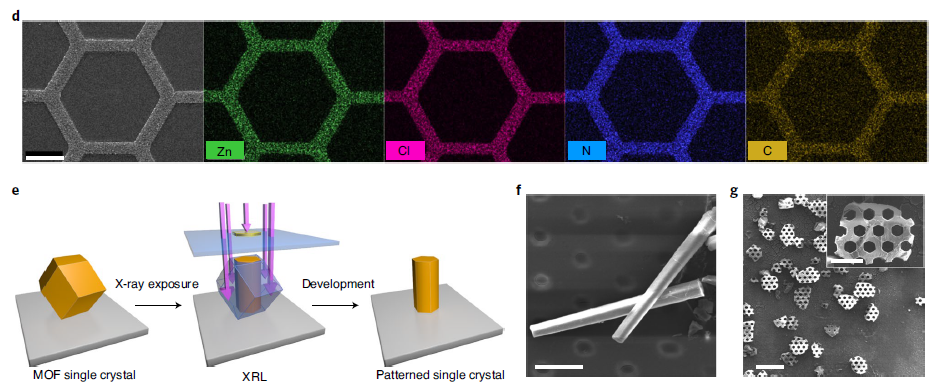

這種輻射誘導的溶解度變化為MOF材料的圖案化提供了可能。 如圖1b，Rob Ameloot等人使用這種X射線光刻技術，在掩膜板的協助下，成功刻蝕出了ZIF-8_dcIm微米級單晶。這種六邊形的孔洞（掩膜版）以“餅干模子”（cookie cutter）的方式切割了整個晶體。 重要的是，X射線衍射表征顯示，晶體的單晶性質并沒有改變。這種X射線直接圖案化的方法可以制造具有任意形狀或分層結構孔隙率的晶體。

采用X射線對MOF單晶圖案化

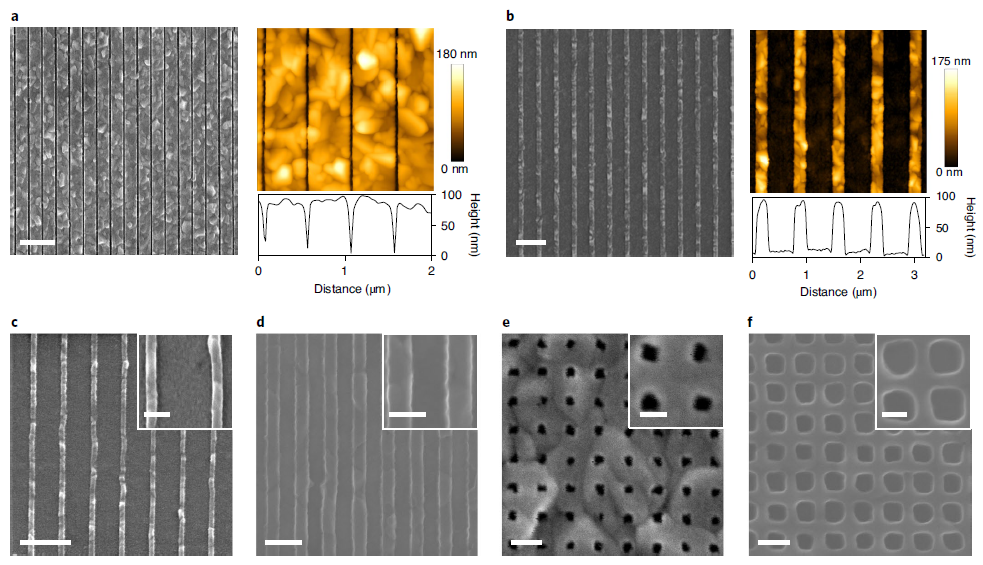

為了進一步提高分辨率，Rob Ameloot等人使用了電子束替換了X射線，并成功的在ZIF-71薄膜中制造了亞50納米孔陣列（圖1c），這是迄今為止報道的MOF材料中最小的特征尺寸。為了維持MOF材料本身的孔隙率，Rob Ameloot等人使用聚合物對孔進行了填充。

電子束光刻，實現最高30 nm的精度

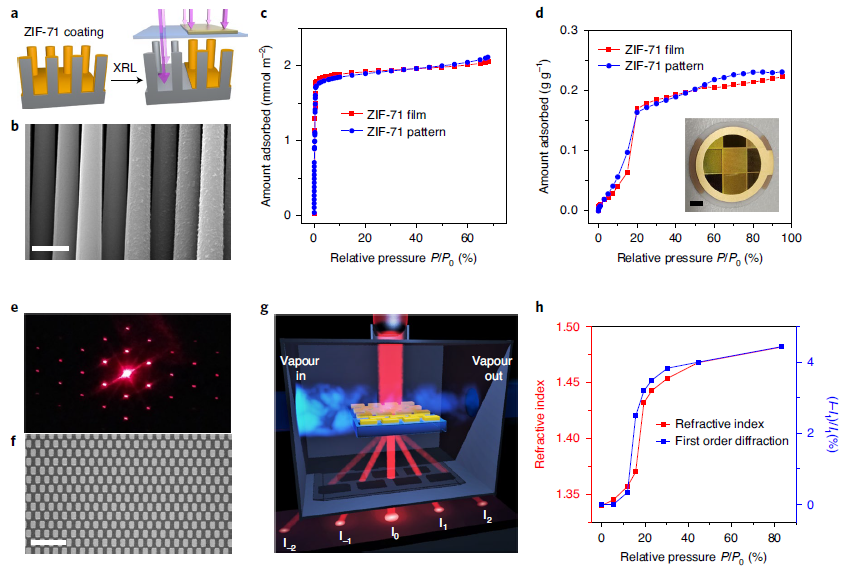

最后，Rob Ameloot等人制備了具有周期性微圖案的ZIF-71膜，并將其作為響應衍射光柵，用于蒸汽檢測。MOF材料中的孔吸收到蒸氣后，會導致折射率增加，從而導致衍射效率發生變化，再通過相機實現對蒸氣的檢測。

圖案化ZIF-71薄膜的孔隙率與傳感應用

毫無疑問，這項工作實現了一種工業上可行的MOF材料圖案化技術，推動了MOF材料在微型固態設備中的集成進程。結合前期有關MOF材料的氣相沉積技術，將使得采用MOF材料作為電子設備中的低k材料成為現實。

然而，在技術方面，盡管可以將MOF材料本身用作光刻膠，但X射線和電子束光刻技術在工業的大批量生產中仍然效率低下。因此需要使用最先進的高通量技術（例如極紫外光刻）來進一步探索納米級的MOF圖案化技術。 另外，分辨率也需要進一步的提升，這就要求對多晶MOF膜的均勻性進行優化，以提高圖案邊緣的粗糙度。此外，MOF材料在三維成形（例如通過兩光子光刻）的光刻膠方面也有潛在應用。

另一個有待解決的問題是如何將這種方法推廣到其他的MOF材料。 咪唑連接基上鹵素原子的存在是在ZIF中實現溶解度變化的關鍵。 然而，作者預計鹵代連接基的存在并不足以讓其他MOF材料實現直接光刻。要想解決這個問題，還需要通過與非晶化，自由基形成和化學分解相關的原位機理研究。

這項工作將激發有關MOF材料輻射化學的新研究，這是一個相對未開發的領域，可能會導致大量應用。

全文鏈接：https://www.nature.com/articles/s41563-020-00827-x
