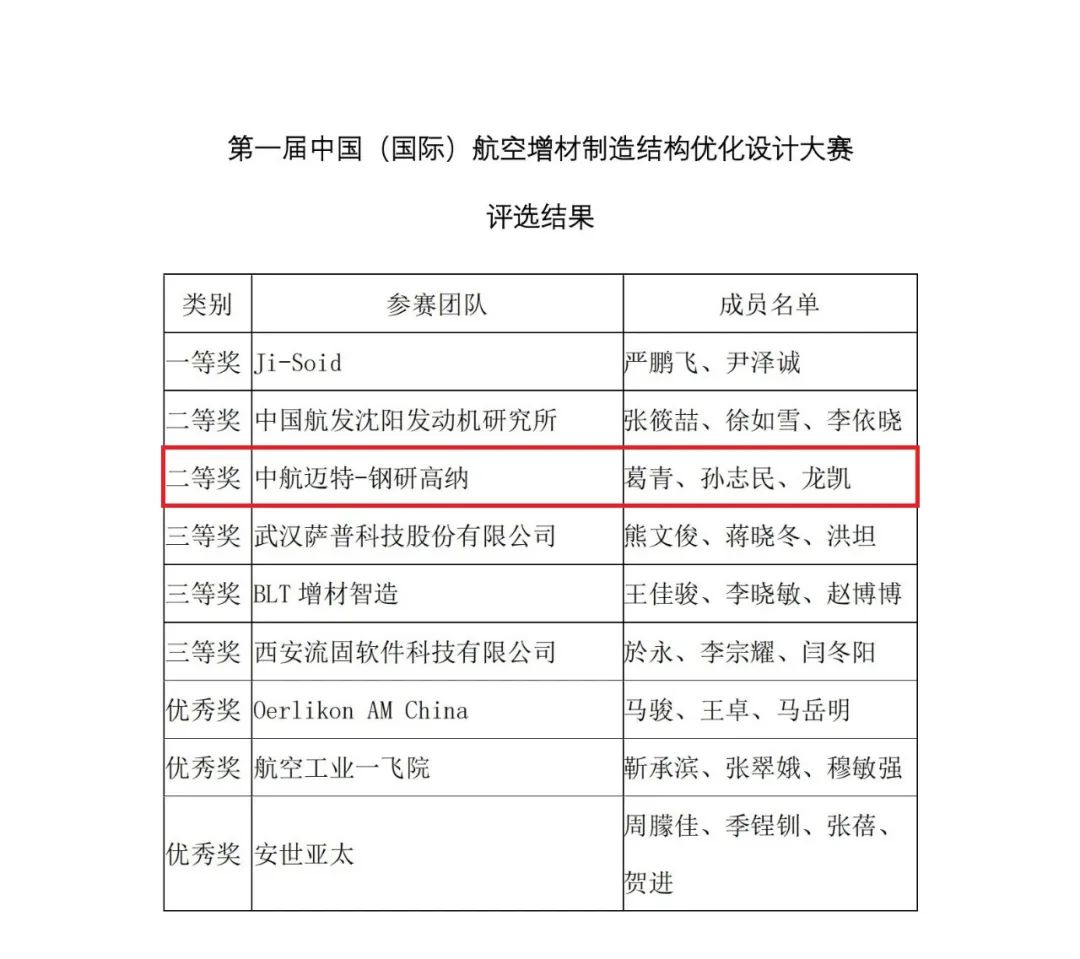

2020年9月14日，在由中國航發商用航空發動機有限責任公司和上海市增材制造協會聯合舉辦的第一屆中國（國際）航空增材制造結構優化設計大賽公示結果中，中航邁特-鋼研高納聯合設計團隊?wèi){ “新型點陣微桁架結構換熱器” 的優化設計方案喜獲大賽二等獎。

本次比賽以“某型號航空發動機換熱器結構”為應用背景，根據零件結構和典型工況，基于增材制造工藝（重點激光選區熔化成形技術），進行以換熱區域表面積提升及輕量化為主要指標的結構優化設計；并通過力學校核及流體力學熱仿真分析，對優化設計的成果進行驗證；最終針對優化后模型結構的增材制造可行性，進行了分析與驗證。

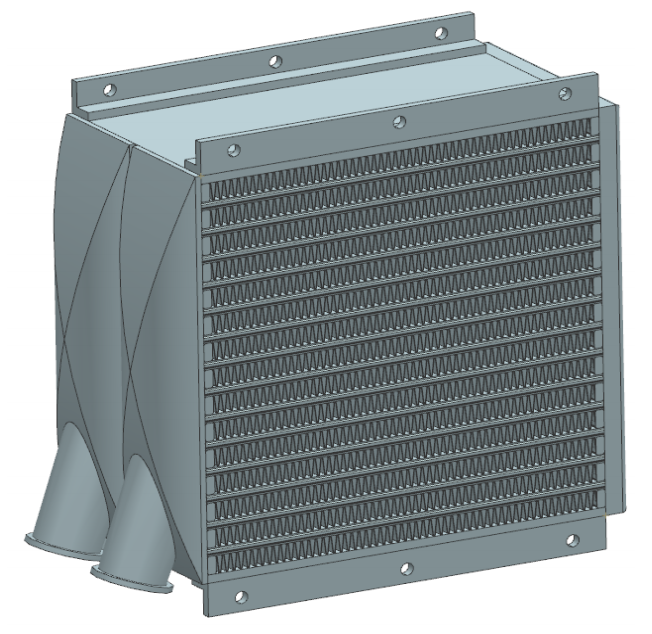

初始換熱器結構

中航邁特-鋼研高納聯合設計團隊，基于換熱器結構特征及其服役工況環境，針對其在工作環境下的內部流場及熱交換效率進行模擬分析，對原有氣相介質流道的波紋翅片結構重新設計，創新性地采用增材制造獨有的點陣微桁架填充結構，進行了大量細節優化設計、多工況下的強度校核及熱交換效果分析。最終歷時5個月，完成了點陣式換熱器的設計、優化、力學校核、熱交換效果仿真、構件工藝設計、試制件制造等工作。

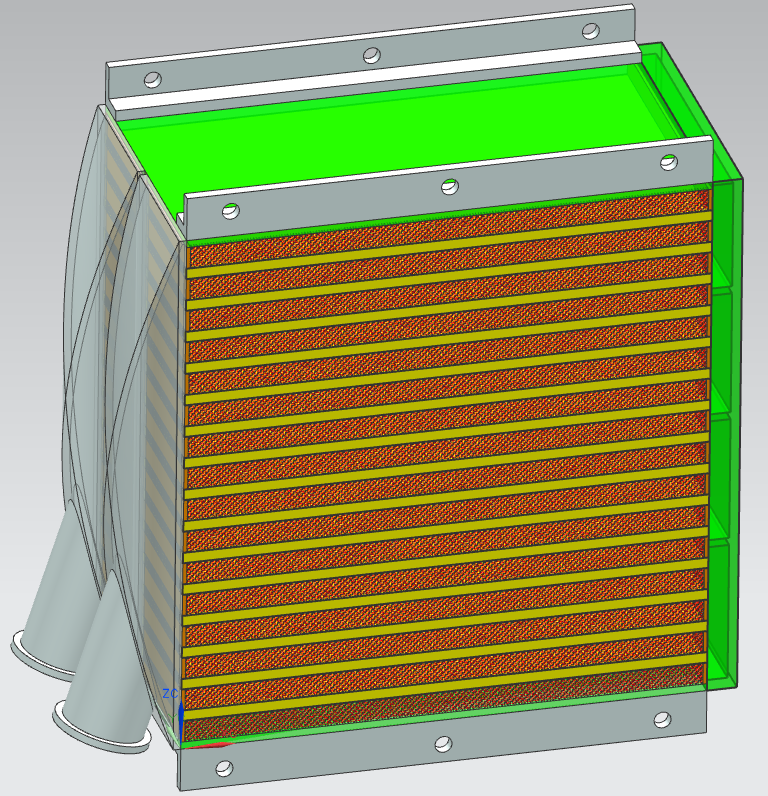

點陣式換熱器 - 最終設計方案設計圖

通過嚴謹分析，對比初始設計方案，點陣式換熱器實現：總換熱面積提升29.55%，結構減重6.8%，最嚴苛工況下安全系數大于1.34，換熱效率和溫度均勻性都得到提升，整體件激光選區熔化成形試制成功且效果良好，驗證了創新優化設計結構與增材制造工藝方案的合理性。設計工作成果顯著，為增材制造解放設計思路，提供更多可能性的特點進行了良好的詮釋。

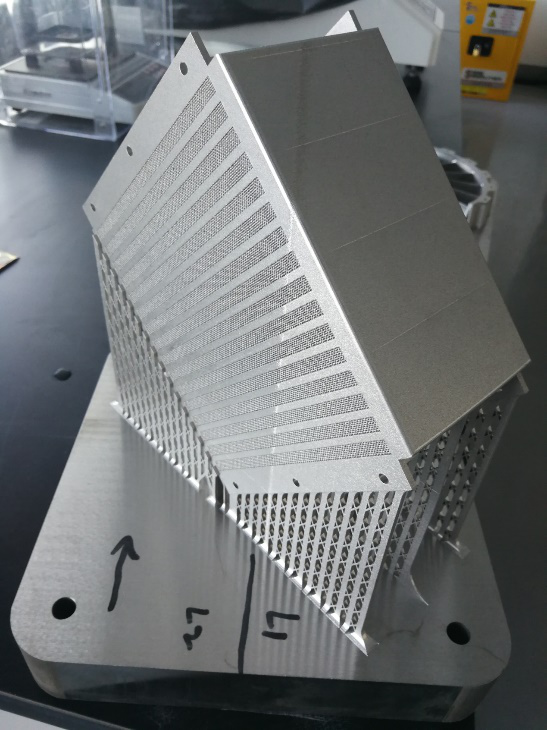

最終設計方案試制件實物圖

該設計方案經過嚴苛的初審、復審和終審等層層考核與檢驗，最終在芯體表面積、換熱效率、結構重量、可制造性、設計合理性、報告完整性等多個方面脫穎而出，得到評委們的一致認可，并榮獲此次殊榮。
