電解液是儲能電池重要組成部分，調(diào)控電解液濃度是實現(xiàn)其功能化設(shè)計的有效策略之一。近年來，高鹽濃度電解液因特殊的體相與界面特性被廣泛用于金屬鋰電池、水系電池等。但與此相反，降低鹽濃度可能會帶來濃差極化，所以目前實際鋰電池應(yīng)用大多集中于標準的1 M濃度，低鹽濃度電解液一直沒有得到系統(tǒng)的研究。鈉離子的Stokes半徑和脫溶劑化能均比鋰離子的要低，因此理論上采用較低的鈉鹽濃度也可實現(xiàn)足夠的動力學(xué)性能，從而使得超低鹽濃度電解液應(yīng)用于鈉離子電池成為可能?？紤]到鹽的成本通常是溶劑的十倍以上，減少鈉鹽使用可以有效降低鈉離子電池的成本，有利于鈉離子電池在儲能領(lǐng)域的大規(guī)模應(yīng)用。

近日，中國科學(xué)院物理研究所/北京凝聚態(tài)物理國家研究中心清潔能源重點實驗室博士生李鈺琦、楊佯在研究員胡勇勝、副研究員陸雅翔的指導(dǎo)下，將六氟磷酸鈉（NaPF6）溶解于碳酸乙烯酯（EC）和碳酸丙烯酯（PC），設(shè)計了一種可應(yīng)用至鈉離子全電池的低鹽濃度電解液（0.3 M濃度）。得益于電解液的低粘度、低氫氟酸腐蝕以及形成的富含有機成分的固體電解質(zhì)中間相等（對比1 M濃度），電池工作溫度窗口得到明顯的拓寬（-30至55℃）。中科海鈉科技有限責(zé)任公司研發(fā)團隊進一步研制了基于低鹽濃度電解液的Ah級電芯，3000周后容量保持率80%以上。

低鹽濃度電解液概念的提出為可充式電池在極端條件下穩(wěn)定運行提供了新思路，未來低鹽濃度電解液概念有望擴展到其他的電解質(zhì)體系及其他低成本儲能電池。相關(guān)成果以Ultralow-Concentration Electrolyte for Na-Ion Batteries為題，發(fā)表在ACS Energy Letters上（點擊可下載英文原文：物理所在低鹽濃度電解液基鈉離子電池研究中取得進展.pdf）。研究得到了國家杰出青年科學(xué)基金、中科院戰(zhàn)略性先導(dǎo)科技專項和長三角物理研究中心的支持。

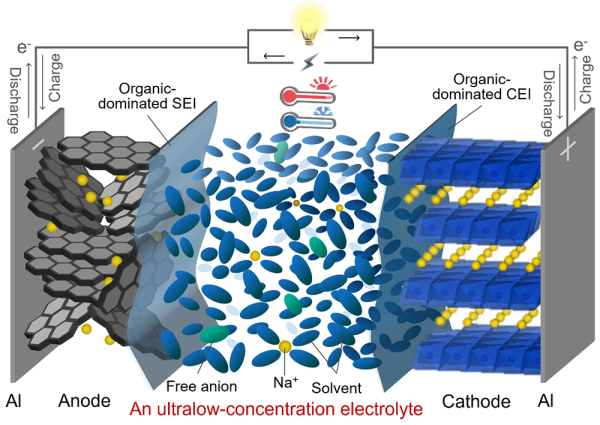

低鹽濃度電解液基鈉離子全電池示意圖

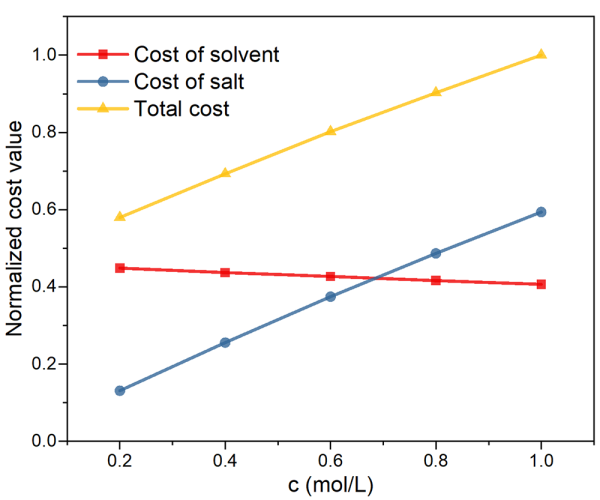

預(yù)估的不同鹽濃度下電解液成本（假設(shè)鹽是溶劑價格的11倍，按最高值歸一化）

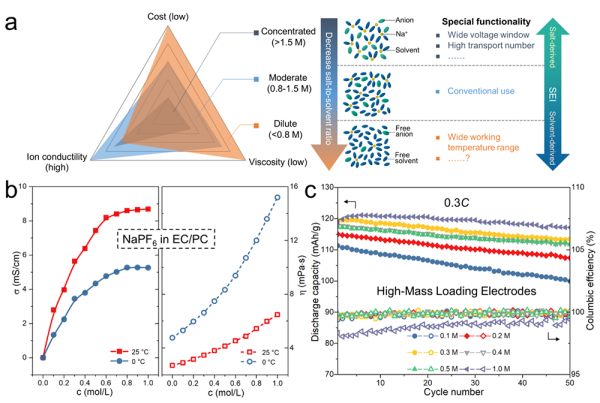

a：不同濃度電解液特性變化、分子/離子之間的相互作用以及界面膜成分的相關(guān)變化；b：NaPF6 in EC/PC電解質(zhì)在25℃和0℃下離子電導(dǎo)率和粘度的濃度相關(guān)性；c：在25℃以0.3 C（30 mA g-1）的電流密度使用不同濃度的電解液的循環(huán)穩(wěn)定性

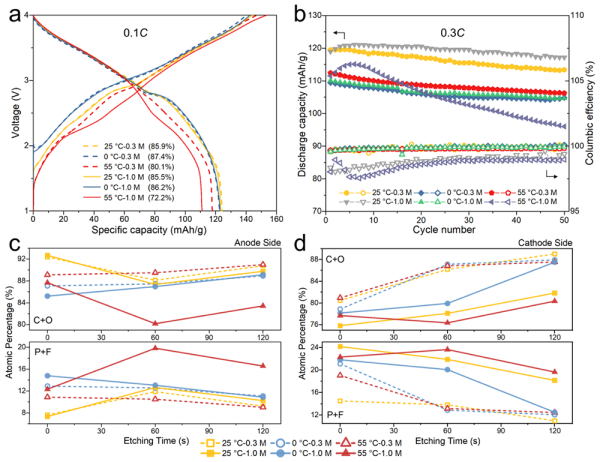

a、b：使用0.3 M和1 M電解液在0℃、25℃和55℃下電池的電化學(xué)性能。a：0.1 C首周充放電曲線，相關(guān)的首周庫侖效率在括號中注明；b：0.3 C的循環(huán)穩(wěn)定性。c、d：帶有Ar+蝕刻的XPS測試分析電池以0.1 C倍率循環(huán)一圈后電極表面鈍化化學(xué)，分別為在負極界面膜和正極界面膜上檢測到的C（C 1s）+ O（O 1s）和P（P 2p）+ F（F 1s）元素的原子比

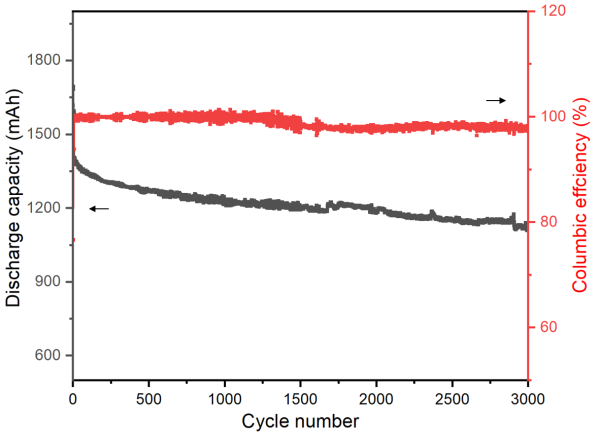

低鹽濃度電解液在鈉離子電池Ah級電芯中放大驗證
