顆粒在線訊：基于磷酸摻雜聚苯并咪唑(PBI/ PA)膜的高溫質子交換膜燃料電池(HT-PEMFC)因其對于水熱循環系統的整合，對雜質的耐受性和對廢熱的高效率回收，在分布式發電和新能源汽車中有著巨大應用前景，但該技術需在高鉑負載的電極下進行，這是由于鉑表面的酸吸收導致運輸速率下降，進而降低反應速率和鉑中毒導致電極性能下降，進而大幅降低貴金屬催化劑利用率。因此如何解決以上問題，成為HT-PEMFC應用的燃眉之急。

為了解決這一問題，山西煤化所李南文、湯紅英聯合丹麥技術大學大學李慶峰，開創性地計和合成具有強氫鍵功能的自具微孔聚合物(PIMs)為基礎的催化劑結合劑，首先PIMs具有強氫鍵功能，可以提高磷酸的結合能，從而更好地將磷酸維持在Pt催化劑顆粒附近，以減輕磷酸在Pt表面的吸附，其次具有大量的微孔隙度，以增強物質遷移能力，另一方面通過氫鍵和/或酸堿相互作用，以更好地保留PA，減輕鉑表面的泛水和吸附。結合高質量輸運微孔隙、強氫鍵和高磷酸結合能，四唑功能化PIM粘結劑使H2-O2電池在160℃時達到3.8 W mgPt -1的高Pt-質量比峰值功率密度，Pt負載僅為0.15 mgPt cm–2，從而為降低催化劑負載提供了巨大的機會，并為商用HT-PEMFC提供了一種可行的解決方案。該研究以題為“Low Pt loading for high-performance fuel cell electrodes enabled by hydrogen-bonding microporous polymer binders ”的論文發表在《Nature Communications》。

【PIMs的篩選與性能】

如圖1a和1b所示，在燃料電池運行過程中，催化劑層中的PA從PA摻雜膜中轉移，優先吸附在Pt催化劑上，這阻礙了氧還原動力學，限制了氧化劑的質量運輸。而功能化的PIMs如圖1c所示，由于其自具的微孔隙率能夠有效滲透反應物氣體，同時與PA表現出強烈的相互作用，從而緩解了上述問題。用PA結合能來評估功能PIMs中重復單元與PA之間的相互作用。所選官能團包括酰胺、偕胺肟、羧基和四唑，其PA結合能在15.0~25.4 kcal mol-1之間，高于聚四氟乙烯（PTFE）和PBI中的重復單元。最重要的是，一些功能型PIMs，如PIM-Tz和PIM-AO，具有高于PA在Pt表面吸附能的PA結合能，這表明這些功能型PIMs具有在Pt催化劑顆粒附近更好地維持酸的能力。使用原始密度泛函模型(Original Density Functional Model)對PIMs進行微孔分析顯示，這些功能化PIMs中微孔的比例在0.2 ~ 3nm之間。所有功能化的PIMs對氫和氧的滲透率也顯著提高，比PTFE和mPBI高出2 ~ 3個數量級。

磷酸具有不定式的氫鍵網絡，其鍵強度介于2.3至7.2kmal mol-1之間，允許頻繁斷裂和形成氫鍵，因此占主導地位的格羅特斯機制的質子電導率為100% PA。官能團(Br?nsted酸/堿)的氫鍵能(Eh-bonding)和pKa是這些官能團與PA相互作用的關鍵。pKa越高，酸摻雜水平(ADL)越高，相應膜的溶脹率也越高，如PIM-AO。而PIM-Tz和PIM-COOH中官能團的酸性性質，這些聚合物與PA之間的酸堿相互作用較弱，而氫鍵相互作用可能起主導作用，因此具有較低的ADL和良好的尺寸穩定性(膨脹比<8%)。固相31P NMR分析可進一步證實通過官能團的酸堿相互作用和粘結材料的氫鍵作用與PA相互作用的影響。一般來說，官能團與PA之間的酸堿相互作用會導致化學位移更多地出現在下場，而氫鍵會導致化學位移更多地出現在上場31。PIM-Tz、PIM-AO和PIM-COOH在31P NMR中表現出更高的31P上場化學位移，表明與PA的氫鍵相互作用更強。因此功能化PIMs具有更強的氫鍵能(如更高的氫鍵能)，其PA結合能遠高于PTFE和m-PBI。最重要的是，PIM-Tz表現出比Pt催化劑(19.5 kcal mol-1)更大的PA結合能(25.4 kcal mol-1)，這意味著作為催化劑粘結劑的潛力，可以優先保留PA在其附近，并減輕Pt表面的酸吸附。

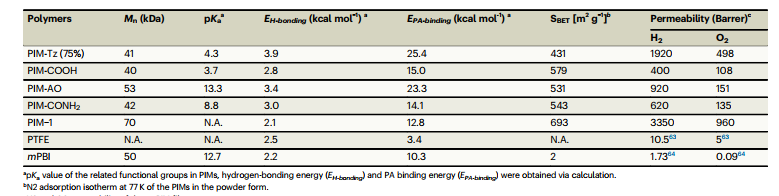

表1 PIM-1及其變體性質

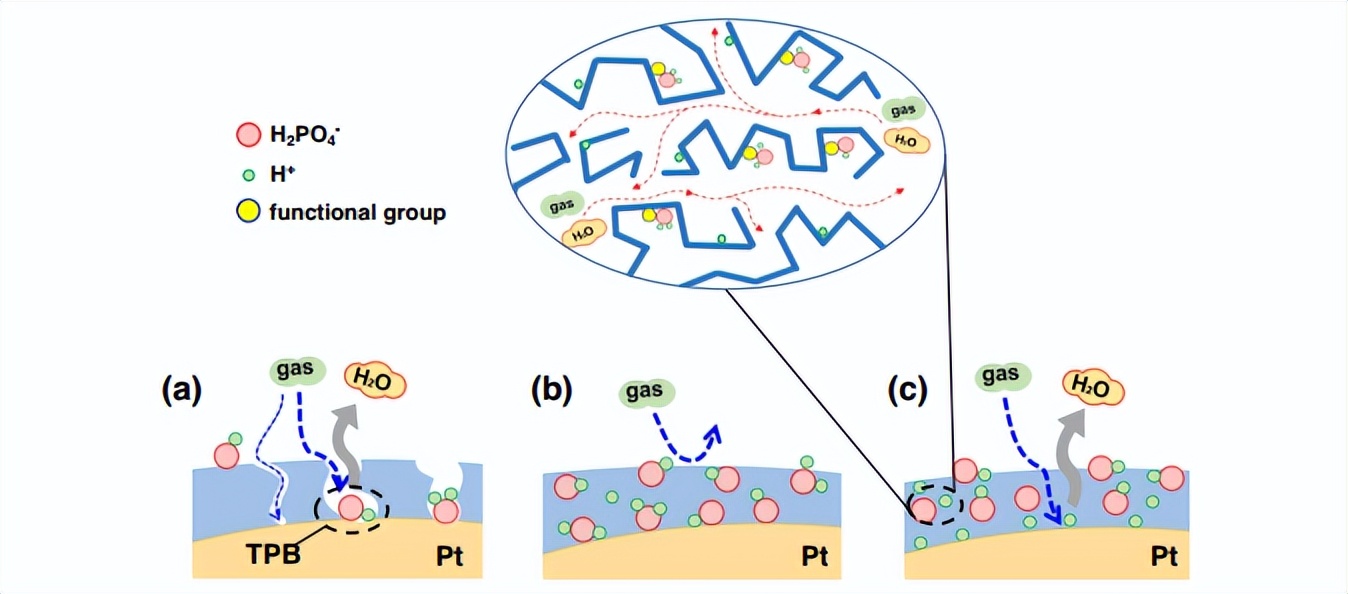

圖1 未加入PIMs和加入PIMs催化劑/電極表面示意圖

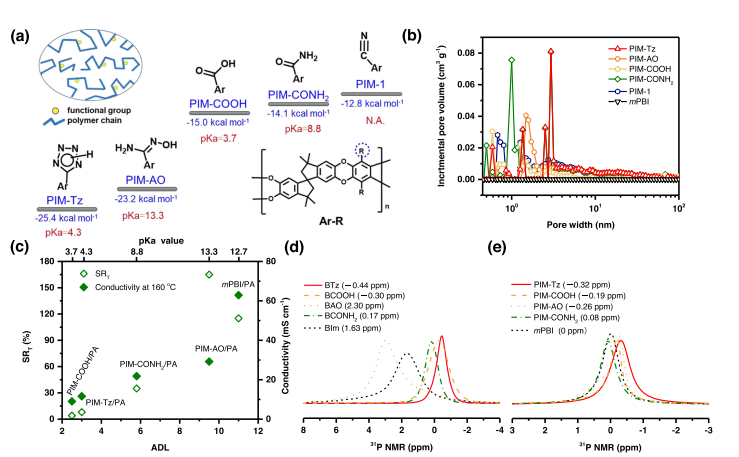

圖2 功能化PIMs性質

【功能化PIM粘合劑的氣體擴散電極(GDE)】

采用催化劑包覆襯底(CCS)工藝制備了含功能化PIM粘結劑和微孔PIM粘結劑的HT-PEMFC氣體擴散電極(GDE)。由于其官能團之間的強氫鍵，催化劑在改性PIMs粘結劑溶液中具有良好的分散性，因此，以PIM-Tz為粘結劑的GDE具有最高的孔隙體積和BET。作者通過PA的接觸角進一步表征了GDE與PA的相互作用，這與催化劑層中Pt表面的質子電導率和PA泛水的減緩有關。功能化PIMs的引入增加了接觸角，從而緩解了PA在Pt表面的泛水現象。該功能粘結材料與PA具有較高的親和性，不僅可以提供通過催化劑層的快速質子傳導途徑，還可以避免PA在Pt表面的局部泛洪，從而有利于建立高電化學活性的三相邊界。

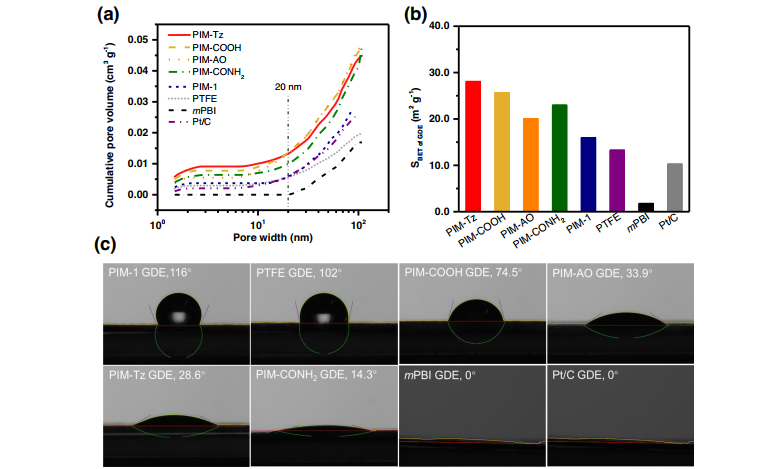

圖3 GDE表征

【電化學表面積與燃料電池性能評估】

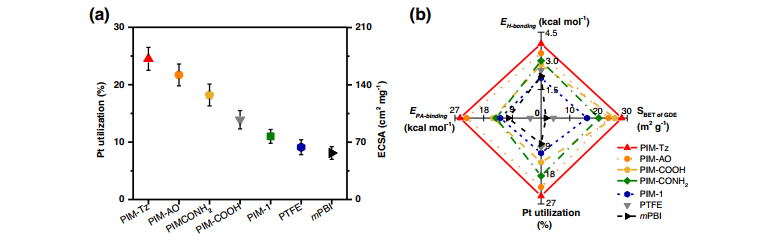

MEAs通過將兩個電極與摻雜PA的PBI膜夾在一起組裝，并在單個H2-O2燃料電池中進行表征。陽極和陰極在催化劑層中含有0.5 mgPt cm?2和20 wt%的粘結材料。從mPBI到PIM-Tz基的GDE，鉑的利用率穩步提高。BET被用來作為GDEs的微孔隙率的指標，從而衡量粘結相的氣體輸送能力。功能粘結材料中強的界面氫鍵對PA鍵能有顯著的正向影響，從而對燃料電池中MEA中的Pt利用率有顯著的正向影響。PA與功能化PIMs的結合能大于PA在Pt表面的吸附能，從而提高了ECSA，提高了Pt的利用率。因此得到峰值功率密度和動力學活性依次如下PIM-Tz >PIM-AO>PIM-COOH>PIM-CONH2>mPBI>PIM-1>PTFE。作者進一步通過電化學阻抗譜(EIS)記錄的高頻電阻(HFR)驗證該結果，具有較強的PA親和力的MEAs具有較大的HFR，進而表明酸從膜快速轉移到催化劑層，從而建立了三相邊界，從而具有更高的ORR活性。該結果通過質輸和電荷轉移損失的總和進一步驗證

圖4 電化學表面評估

圖5 催化劑層含有PIM的MEAs性能

【低鉑載量燃料電池】

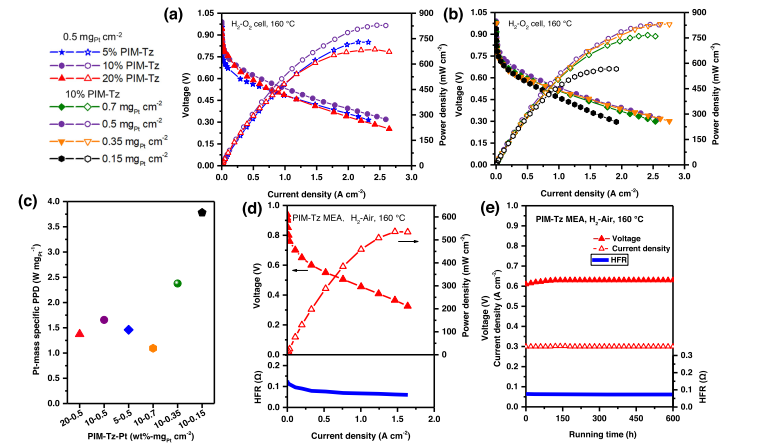

在0.5 mgPt cm?2 Pt負載下，最佳粘結劑含量為10% PIM-Tz，這是由于更強的氫鍵結合能/更高的PA結合能，從而使Pt的活性最大化和更好的質量遷移。當固定含量時，進一步降低鉑載量，可進一步提升電極性能。在0.35 mgPt cm?2的Pt負載下，Pt質量比功率密度為2.4 W mgPt-1。此外也對H2 -空氣燃料電池進行性能測試，鉑載量0.35 mgPt cm?2，在160℃的操作溫度下，峰值功率密度達到536 mW cm?2。所制備的低鉑載量燃料電池可在500小時內保持穩定。

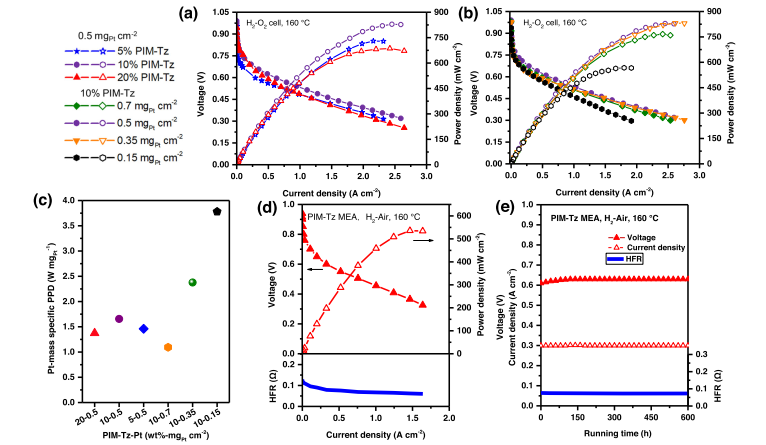

圖6 含有PIM-TZ的MEAs的HT-PEMFC性能

【結論】

通過引入官能團對一系列具有自具空隙聚合物進行了改性。該聚合物的氣體滲透性比傳統的催化劑粘合劑PTFE和mPBI高兩個數量級。引入的官能團具有不同的pKa值和氫鍵/酸堿相互作用能力。通過理論計算、酸摻雜/溶脹和核磁共振譜研究了粘結聚合物與PA的結合能和氫鍵能。四唑功能化聚合物(PIM-Tz)表現出最佳的性能，特別是PA的結合能高于PA對Pt粒子的吸附能。這使得PIM-Tz成為催化劑層優先保留PA的理想粘結劑，確保了離子導電性，同時減輕了Pt顆粒的酸淹和吸附。自具微孔隙度和增強的PA結合能的結合，在延長三相邊界、質量輸送方面改善了氣體擴散電極，從而提高了燃料電池的整體性能。優化的電極在催化劑層中使用10 wt% PIM-Tz，鉑負載為0.35 mgPt cm?2。在H2-O2和H2 -空氣下的燃料電池測試顯示，峰值功率密度分別為832 mW cm?2和536 mW cm?2。最重要的是，在只有0.15 mgPt cm2的低Pt負載下，H2-O2電池的最高Pt-質量比功率密度高達3.8 W mgPt-1, H2 -空氣電池的最高Pt-質量比功率密度為2.4 W mgPt-1。因此，應用具有高PA結合能的依賴氫鍵的PIM-Tz作為粘結材料，為降低催化劑負載提供了巨大的機會，并為商用HT-PEMFC提供了一種可行的成本節約的替代方案。
