1372
2020-10-15
近日，中國科學院深圳先進技術研究院先進材料科學與工程研究所（籌）光子信息與能源材料研究中心等，在光電催化水分解研究中獲得新進展。相關成果以Interface modulation of BiVO4 based photoanode with Bi(III)Bi(V)O4 for enhanced solar water splitting為題，發(fā)表在Journal of Catalysis上。
光電催化分解水系統(tǒng)作為優(yōu)良的太陽能轉化體系受到關注，然而，其轉化效率受到光陽極上氧化反應過程遲滯的限制。BiVO4因較優(yōu)的禁帶寬度以及較為合適的價帶導帶位置成為光陽極材料研究熱點，但是，由于受到內部及表面電荷復合、氧化反應勢壘等影響，太陽能的轉化效率較為低下。因此，找到可提升界面電荷傳輸?shù)姆桨赣兄匾饬x。
該研究闡明一種在BiVO4光陽極表面通過氧化過程沉積Bi2O4顆粒的方法，并將其應用到光電催化分解水實驗。由于Bi2O4與BiVO4的晶體結構相似，因而可以促進兩種材料界面間的電荷傳輸。同時，研究團隊通過增加Mo摻雜、碳量子點負載以及Ni-FeOOH助催化劑負載，使得BiVO4光陽極獲得6.7mA/cm2（1.23 V vs. RHE）的光電流響應以及2.35%的偏壓轉化效率（ABPE，0.70 V vs. RHE）。
深圳先進院副研究員馬明與以色列理工學院博士邢政為論文共同第一作者，北京大學深圳研究生院教授楊世和與香港科技大學副教授Haibin Su為論文共同通訊作者。研究工作得到國家自然科學基金等的支持。
論文鏈接：https://www.sciencedirect.com/science/article/pii/S0021951720303808

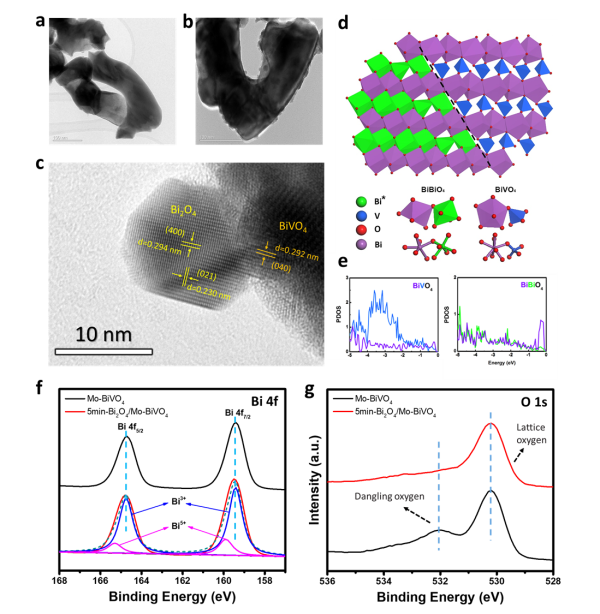

TEM掃描圖、能帶計算結果及XPS圖譜
版權與免責聲明：
（1） 凡本網注明"來源：顆粒在線"的所有作品，版權均屬于顆粒在線，未經本網授權不得轉載、摘編或利用其它方式使用上述作品。已獲本網授權的作品，應在授權范圍內使用，并注明"來源：顆粒在線"。違反上述聲明者，本網將追究相關法律責任。
（2）本網凡注明"來源：xxx（非顆粒在線）"的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責，且不承擔此類作品侵權行為的直接責任及連帶責任。其他媒體、網站或個人從本網下載使用，必須保留本網注明的"稿件來源"，并自負版權等法律責任。
（3）如涉及作品內容、版權等問題，請在作品發(fā)表之日起一周內與本網聯(lián)系，否則視為放棄相關權利。
