3D打印的后期處理可以改善打印件的美感，也可以改善強度和其他性能。大部分3D打印作品在打印后都需要進行后期處理。本文介紹了當前FDM（熔融沉積成型）打印工藝最常用的10種后處理方法，以及使用這種后處理方法之后可以達到的效果。

顆粒君將這10種后處理方法分為兩大類："清潔和預(yù)處理 "、 "精加工"。閑話少說，讓我們深入了解后期處理，以及如何完善你的FDM打印件吧!

一、清潔和預(yù)處理

清潔和預(yù)處理技術(shù)包括去除支撐和打磨等基礎(chǔ)工作。根據(jù)項目應(yīng)用的要求，這些技術(shù)通常是后期處理的第一步，但也可以是你所做的全部，取決于你想達到什么樣的效果。

1. 去除支撐（手動拆除、溶解）

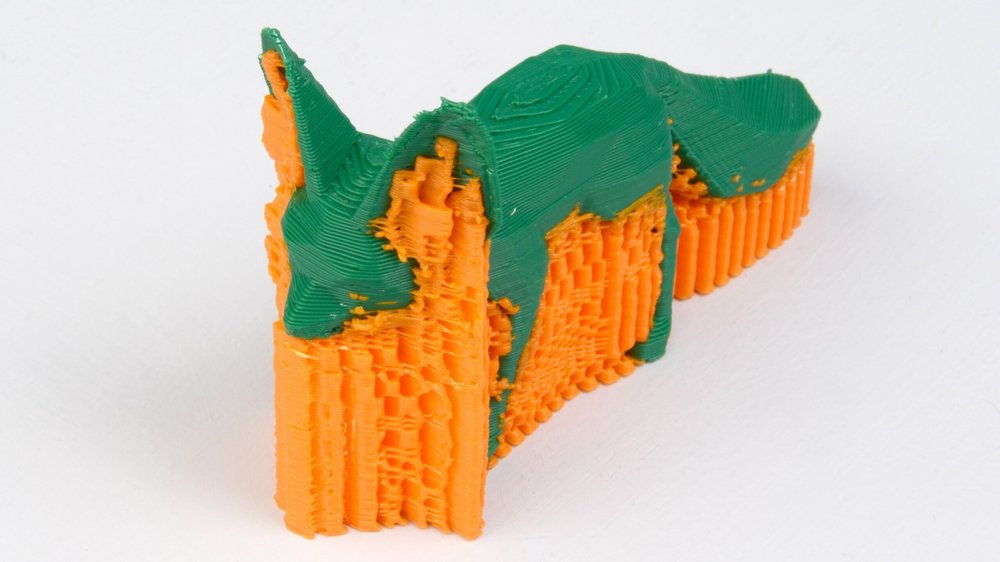

△干凈地去除這些支撐將是一個挑戰(zhàn)（來源：Slic3r手冊）

去除支撐物是最基本的后期處理。通常情況下，去除支撐物不需要太多努力，除非在狹小的角落或其他難以觸及的地方有支撐物。根據(jù)它們的材質(zhì)，支撐物可以是不溶性的，也可以是可溶性的（能夠溶于水或其他液體）。

不溶性的支撐物是由與主要部件相同的材料制成的。只有單個擠出機的FDM 3D打印機只能使用這種類型的支撐物，因為零件及支撐物由同一卷長絲打印。移除不溶性支撐物通常是通過用手折斷它們或用鉗子剪掉。

當然，你也可以使用雙擠出機的3D打印機，這樣就可以使用可溶支撐物。不溶性支撐物在角落位置會非常棘手，而可溶性支撐物只需將零件浸泡在水或其他液體中即可溶解，幾乎不會留下任何支撐痕跡或殘留物。

兩種最常見的可溶性支撐材料是HIPS和PVA。HIPS用于ABS，可溶于D-檸檬烯，而PVA則非常適合PLA，可溶于水。

優(yōu)點：

?相對來說比較容易做

?不需要太多的設(shè)備

?可溶性支持物提供更多的設(shè)計靈活性

缺點：

?即使小心翼翼地拆除，支撐物也會留下痕跡

?雖然有時在結(jié)構(gòu)上是必要的，但支撐物并不能改善零件的外觀或性能

2.打磨（砂紙）

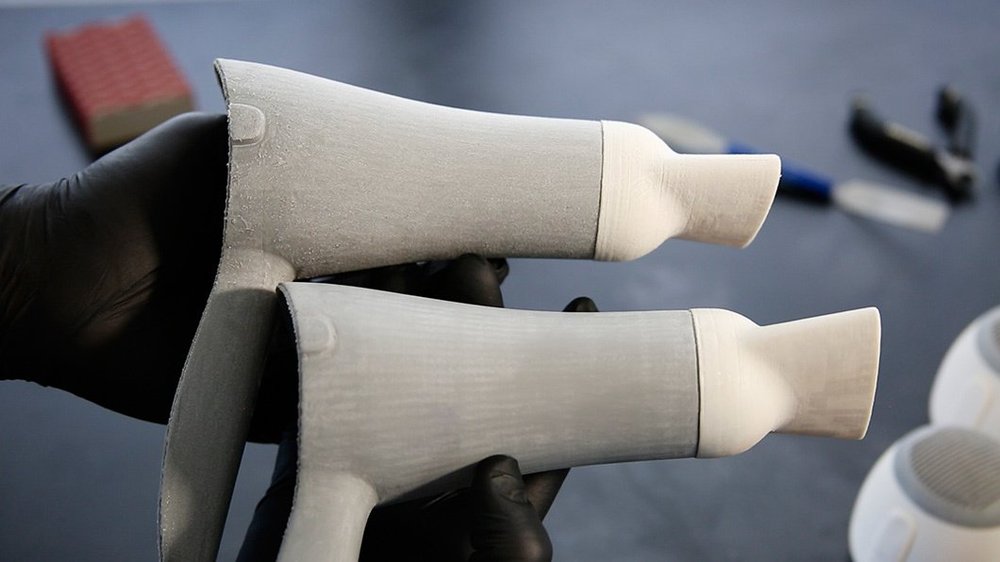

△用砂紙打磨后表面可以變得光滑（來源：MakerBot）

除了去除支撐物外，打磨是最常見的后期處理形式。一般來說，F(xiàn)DM 3D打印件會有一個略微粗糙的表面，而打磨是使表面變光滑的最簡單方法。

打印后，零件的表面可能會留下一些斑點，或者在你去除支撐物后可能會有一些痕跡。消除這種瑕疵的理想方法是使用砂紙。最好從低粒度的砂紙（150-400）開始，在幾個階段的打磨中向高粒度的砂紙（最高2000）移動。

打磨的幾個關(guān)鍵技巧是濕法打磨和循環(huán)運動。當你打磨零件時，砂紙和表面之間的摩擦會產(chǎn)生熱量，這可能會對打印的精細特征產(chǎn)生負面影響，特別是對熱敏感的材料。為了避免這種情況，只需在打磨前打濕零件，以吸收任何多余的熱量。

特別是對于FDM部件，層紋很容易看到，重要的是以圓周運動方式打磨部件。如果你在平行或垂直于各層的情況下打磨零件，你可能會破壞零件的視覺外觀。

優(yōu)點：

?拋光或噴漆前的最佳預(yù)處理技術(shù)

?很好地平滑了表面

?所有的FDM材料都可以被打磨

缺點：

?可能會很費時

?在小的特征和細節(jié)上很難執(zhí)行

?可能會影響尺寸的準確性

3.拼接（丙酮）

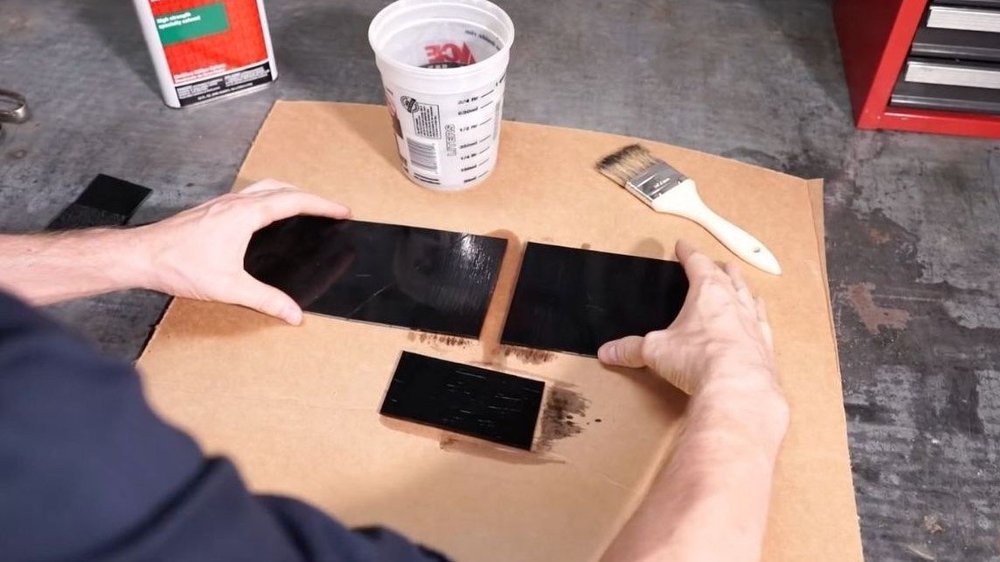

△小心，不要涂抹太多丙酮  (來源：The Lucky Needle via YouTube)

如果你想用ABS來3D打印一個大的物體，但你的3D打印機的構(gòu)建體積太小，拼接是你的完美解決方案。

在FDM 3D打印中，拼接是指使用丙酮連接ABS部件。丙酮有融化ABS的能力，所以這意味著ABS部件可以用丙酮拼接來連接。

這個過程相當簡單，在你想 "膠合 "的部件上涂抹一點丙酮。這將使塑料略微融化，這時，將另一個部件貼在融化的邊緣，將它們拼接在一起。

優(yōu)點：

?比其他連接方法更牢固

?價格低廉

?所需技術(shù)水平低

缺點：

?如果使用過多的丙酮，整個零件可能會被毀壞

?拼接部分的強度不如零件的其他部分

?只有ABS可以用丙酮進行拼接

4.膠合劑（膠水）

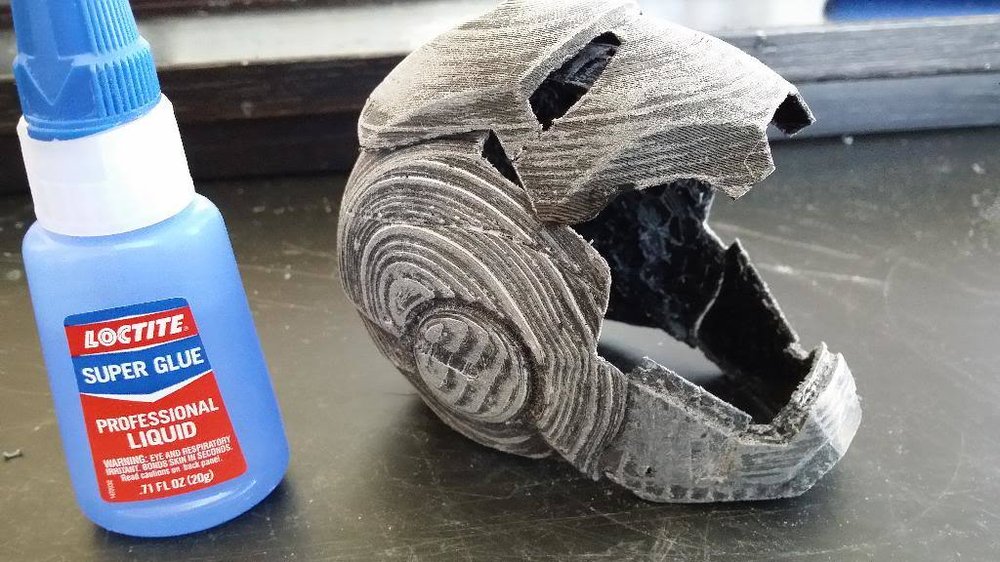

△涂上膠水后會緊緊地固定住（來源：Geeetech）

雖然拼接是合并多個3D打印部件的好方法，但它只適用于用ABS打印的部件。幸運的是，用其他材料制作的3D打印件仍然可以通過膠水連接。與拼接類似，這通常用于由于打印機的尺寸限制而無法單件打印的情況。

PLA和PETG是可以使用超級膠水等粘接劑。

優(yōu)點：

?可與常見的絲材（PLA、PETG）一起使用

?價格低廉

?不耗費時間

缺點：

?不像拼接那樣牢固；部件在膠合點上很脆弱

?可能會很亂

二、精加工

精加工技術(shù)是3D打印后期處理的最后一步。常用的方法包括在FDM 3D打印件上進行噴漆、平滑、拋光和浸漬等技術(shù)。通過應(yīng)用這些技術(shù)，你將能夠消滅層紋，并創(chuàng)造盡可能光滑的表面。甚至讓人完全看不出你的零件是由3D打印機打印出來的!

5. 噴漆（模型漆）

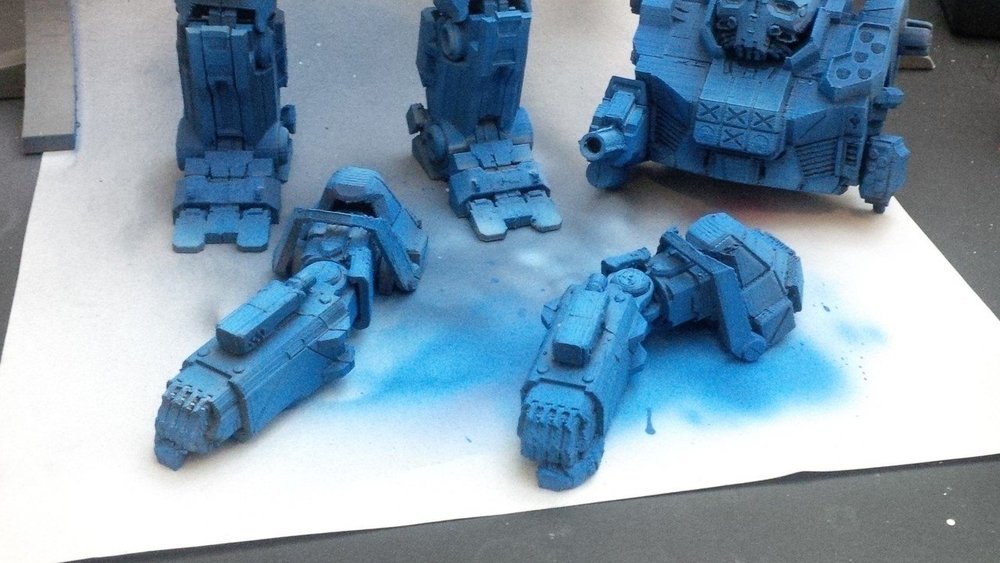

△噴繪3D模型是一項混亂的工作 (來源: Fabbaloo)

打底是一種后期處理技術(shù)，用于為噴漆做準備。簡單地說，就是在零件上涂上底漆或噴底漆，作為后面要涂的油漆的底層。

在涂抹底漆之前，最好先用低檔砂紙和中檔砂紙打磨你的部件。這樣可以去除層紋并使表面光滑。打磨完后，涂上兩層底漆。

底漆晾干之后，就可以開始用刷子或噴霧給你的3D打印件上色。如果你想噴出鮮明的顏色，使用遮蔽膠帶是一個完美的解決方案。

底漆和噴漆最好在通風良好的地方或戶外進行，同時戴上口罩，以避免吸入人體。

優(yōu)點：

?增強了零件的外觀和感覺

?提供一個光滑的表面

?適用于所有FDM材料

缺點：

?相對來說比較耗時

?由于所需的設(shè)備（油漆、噴霧劑、砂紙、防毒面具和刷子），成本可能很高

?需要一些技能來達到很好的效果

6.表面平滑化（丙酮）

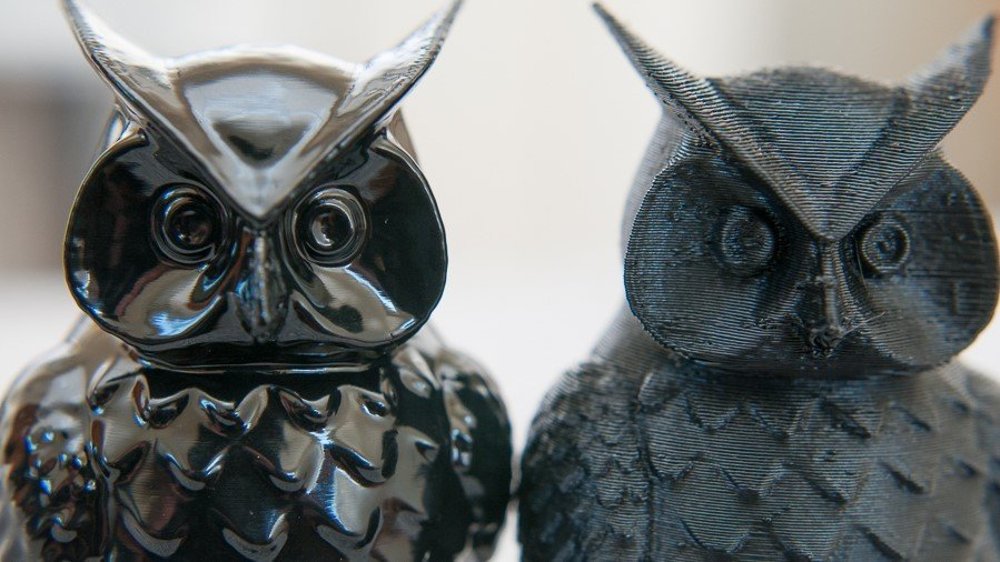

△丙酮能使某些材料上的層紋消失（來源：Sink Hacks）

平滑化是一種流行的后處理技術(shù)，特別是對ABS材料打印的模型。丙酮有能力融化ABS，從而使零件表面的層紋變得光滑。

最簡單的方法是將丙酮倒入一個大容器中（可以是塑料的，但建議使用玻璃的），然后將你的打印件放在丙酮上面的平臺上。關(guān)閉容器的蓋子10-20分鐘，使蒸汽能夠融化零件的外層。如果你希望蒸汽能從容器中排出，需要提前對蓋子鉆幾個孔。

如果你沒有合適的容器，你可以用刷子將少量的丙酮涂在3D打印件的表面。但是需要注意的是，丙酮是高度易燃的，而且會爆炸。因此，在進行這兩個過程時，應(yīng)遵循適當?shù)念A(yù)防措施。即使只是煙霧，如果吸入也是有害的，會造成刺激并使人中毒。需要始終在通風良好的地方工作，確保戴上手套和口罩。

至于聚乳酸PLA，不能用丙酮進行平滑處理，因為它不會融化丙酮，甚至可能使整個打印件變成 "膠狀"，從而破壞它。PLA可以用THF或MEK等化學(xué)品進行平滑處理，但其結(jié)果不會像丙酮平滑ABS那樣好。

如果你有一些用PVB長絲制作的3D打印件，你可以用異丙醇來進行平滑處理。

優(yōu)點：

?表面光滑和有光澤

?丙酮相對便宜

?快速實現(xiàn)

缺點：

?丙酮平滑處理只適用于ABS打印件

?尺寸精度可能會受到影響

?對于較大的打印件有變形的風險

7.拋光（拋光機）

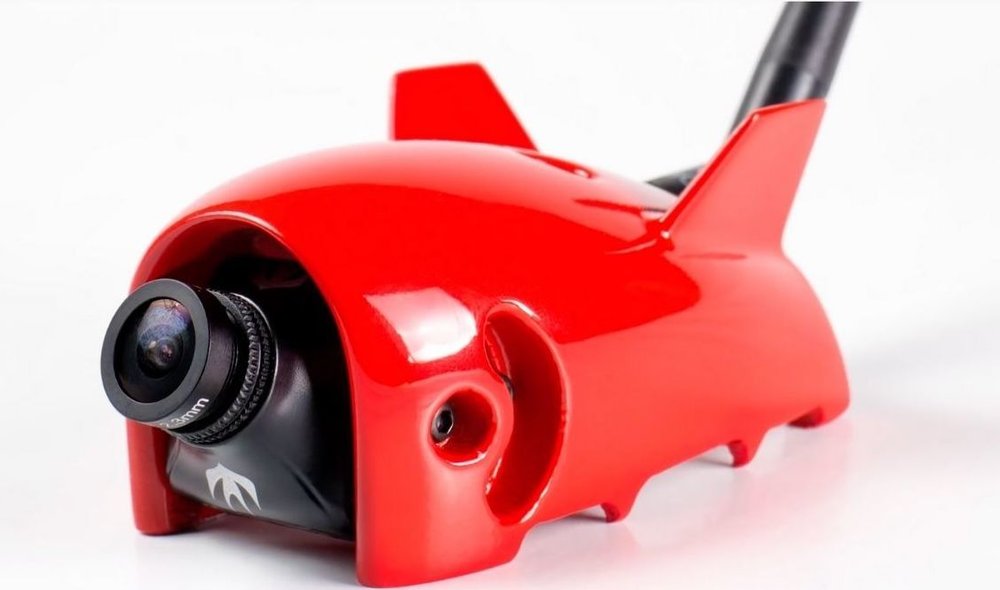

△經(jīng)過精美拋光的3D打印相機外殼（來源：juresnip via YouTube）

這種3D打印的后期處理技術(shù)是用來實現(xiàn)最平滑的表面。拋光3D打印件可以用塑料拋光機和工具來完成，幾乎每個五金店都有。一塊超細纖維布和一個塑料拋光機就是你所需要的。

在對一個零件進行拋光之前，需要先對零件進行適當?shù)拇蚰ィ米罴毜纳凹堖M行拋光。打磨后，沖洗你的零件，并確保沒有顆粒留下。如果你使用的是布，將拋光機涂在打磨過的部件上，并以圓周運動的方式移動布，直到你對結(jié)果感到滿意。

優(yōu)點：

?產(chǎn)生光滑如鏡的表面

?價格低廉

缺點：

?尺寸精度可能會受到影響

?需要適度的技術(shù)水平

8.水轉(zhuǎn)印

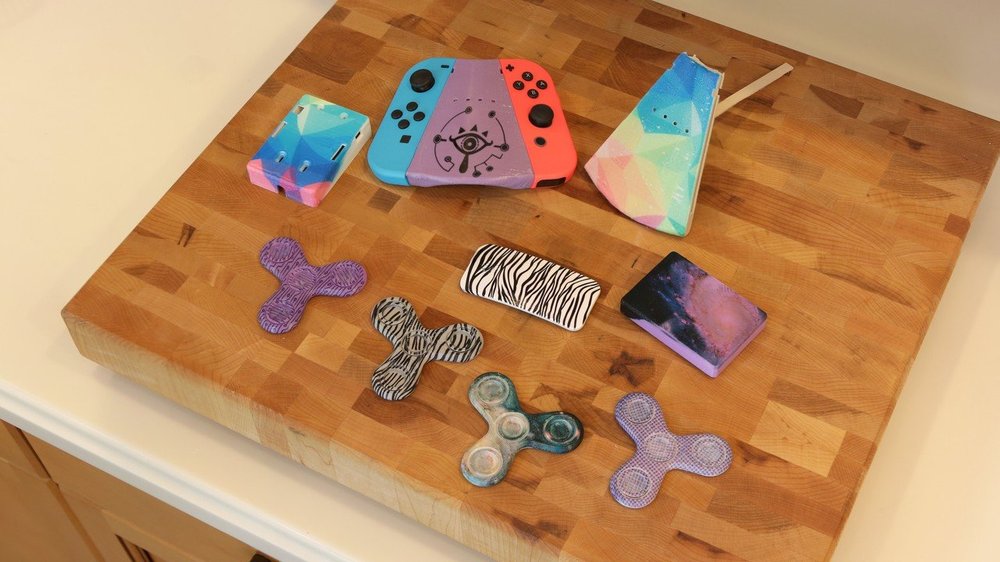

△用水轉(zhuǎn)印制作的酷炫圖形讓你的3D打印作品脫穎而出（來源：Adafruit)

雖然通常大規(guī)模地用于工業(yè)產(chǎn)品，但小規(guī)模的水轉(zhuǎn)印可以很容易地應(yīng)用于3D打印部件，使其看起來非常漂亮。水轉(zhuǎn)印是使用特殊的水轉(zhuǎn)印紙將設(shè)計的圖案應(yīng)用于固體物體的過程。這種紙的一面由PVA制成，用噴墨打印機將圖形印在上面。

首先找一個足夠大的容器來容納你的部件，并在其中注入熱水。去掉紙的背面，這樣你就只剩下印有圖形的透明PVA。小心地把它放進水里，等PVA溶解后，你的圖形就會自己漂浮起來。

然后，以45度角將部件慢慢浸入圖形中。你可以用一只手握住它，也可以用一根棍子，以便能夠從遠處工作。一旦零件被完全浸沒，搖晃幾下，你就可以把完成的零件從容器中拉出來。

水轉(zhuǎn)印只用于提高物體的美感，不改變手感或任何尺寸屬性。然而，你可以在零件上添加的圖形的可能性是無限的，所以這是使你的3D打印作品引人注目的最佳方法之一。

優(yōu)點：

?保持了尺寸的準確性

?完全的設(shè)計自由

?適用于所有材料

缺點：

?紙張轉(zhuǎn)移可能很昂貴

?需要進行一些嘗試來獲得執(zhí)行這種技術(shù)的感覺

?不能抵御劃痕或其他表面損傷

9.環(huán)氧樹脂涂料

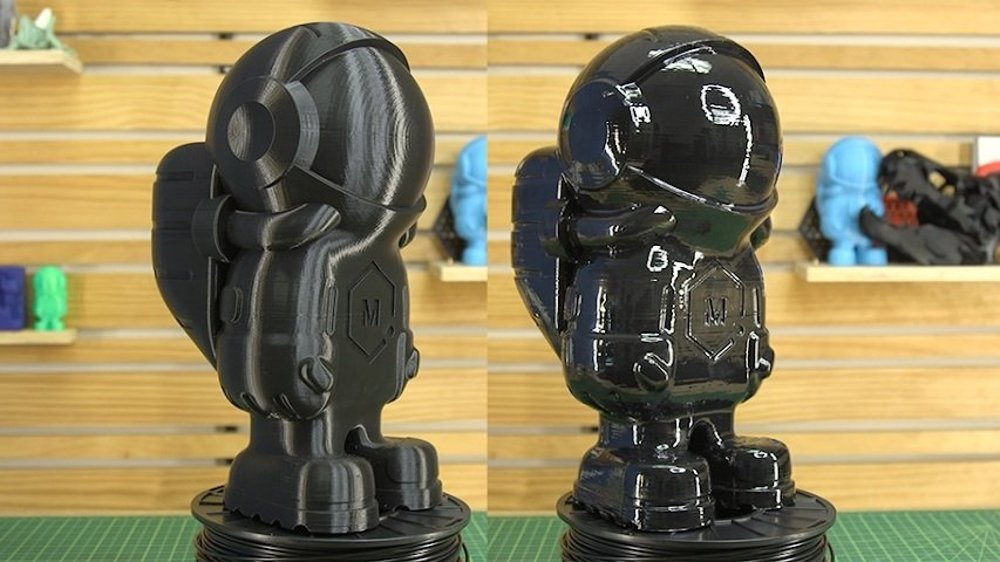

△雖然表面光滑有光澤，但仍然可以看到層紋（來源：MatterHackers)

環(huán)氧樹脂涂層可以提高你的3D打印件的強度，但它也可以密封打印件的多孔部分，并作為一個保護層。環(huán)氧樹脂涂層由兩種不同的化學(xué)品組成：環(huán)氧樹脂本身和固化劑。

當你購買環(huán)氧樹脂涂層應(yīng)用的化學(xué)品時，你選擇的品牌會提供混合說明。硬化劑和樹脂的比例必須正確，以達到良好的效果，否則你可能最終得到一個永遠不會干的涂層，你準備好混合物之后，就可以把它涂在3D打印的零件上了。

我們建議使用泡沫涂抹器或海綿來涂抹涂層。當你做完第一層后，讓部件干燥，然后用1000或2000級的砂紙打磨。完成后，你就可以涂抹第二層也是最后一層環(huán)氧樹脂了。

如果你想嘗試一下環(huán)氧樹脂涂層，有一些3D打印專用的環(huán)氧樹脂涂層產(chǎn)品，如XTC-3D。

優(yōu)點：

?提高零件的強度

?增加了一個耐用的保護層

缺點：

?層線不會完全消失

10.電鍍

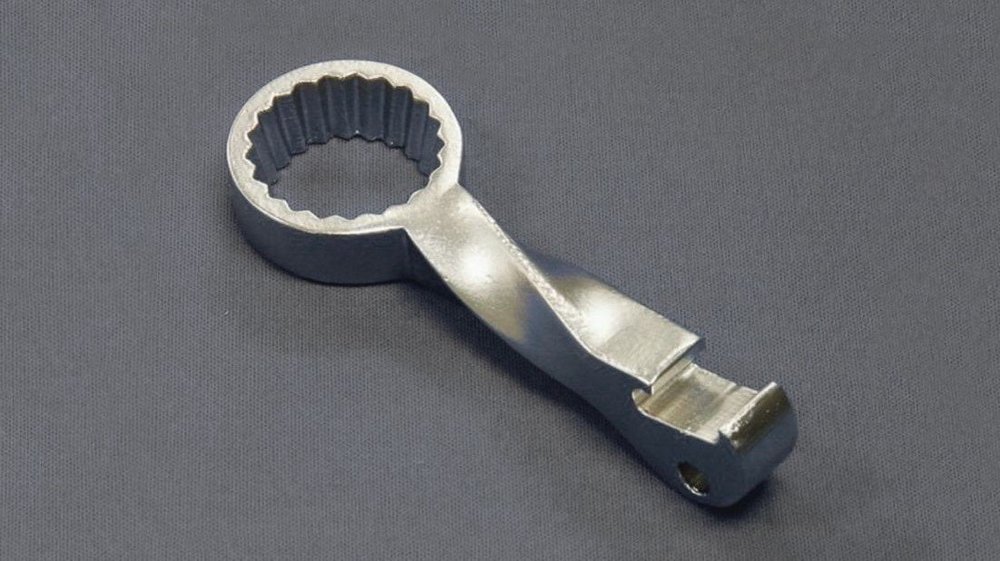

△對于需要堅固或?qū)щ姷牟考碚f，電鍍是一種很好的技術(shù)（來源：Hubs）

電鍍是一種將金屬涂層添加到其他金屬或具有導(dǎo)電表面的部件的工藝。這是一種偉大的后處理技術(shù)，可以大大改善強度和視覺外觀。這個過程本身一開始看起來很復(fù)雜，但它并不像它看起來那么技術(shù)化。

電鍍基本上是將金屬涂層從一種金屬轉(zhuǎn)移到另一種金屬（或具有導(dǎo)電表面的部件）。電鍍之所以能夠?qū)崿F(xiàn)，是由于一種叫做電解的化學(xué)過程。電解的兩個主要工具是一個電源（電池或整流器）和一個電解液。

電解液是一種金屬鹽（你想給你的零件涂上的金屬）、酸和水的混合物。需要有電流來啟動陰極（連接到電源的負極）和陽極（正極）之間的反應(yīng)。

陽極是由你想用作涂層的金屬制成的，而要電鍍的部分則作為陰極。然后將陽極和陰極都浸入電解液中。

電解液中的鹽含有陽離子和陰離子（帶正電和負電的離子），它們需要移動到陰極和陽極以使金屬轉(zhuǎn)移。打開電源，向電解液中加入電流，導(dǎo)致陰離子移動到陽極，陽離子移動到陰極。

比方說，你想給你的3D打印部件涂上銅，所以你將使用的電解液是硫酸銅（CuSO4）。一旦電流開始，Cu2+陽離子就會移動到陰極，并涂在你的零件上。

這個過程中最常見的金屬是銅和鎳，但也可以用黃銅、金、銀、鉻等材料來做。

由于3D打印的零件是塑料和非導(dǎo)電的，因此在嘗試電鍍之前，你需要對它們進行適當?shù)拇蚰ゲ⑼可蠈?dǎo)電漆。

優(yōu)點：

?零件變得更堅固，并具有導(dǎo)電性

?如果操作得當，尺寸精度不會受到影響

?視覺外觀得到改善

缺點：

?需要較高的技術(shù)水平

?如果你不戴安全設(shè)備（手套和眼鏡），可能會有危險

以上就是FDM 3D打印零部件最常用的10種后處理工藝，主要是針對高分子塑料件，F(xiàn)DM 打印的金屬件的后處理工藝并未納入其中。讀者可以根據(jù)自己想要達到的效果，來選擇使用哪種后處理工藝。

編譯自：all3dp
