顆粒在線訊：具有不同折射率的周期性排列的兩種不同成分組成的光子晶體(PC)，由于對應于光子帶隙的光反射產生了可見光范圍結構色(SC)，因此引起了極大的關注。由于PC的SC能夠在外部刺激下被可逆地控制和定位在空間中，因此PC已廣泛用于新興傳感器、顯示器和模式加密的非易失性和可重寫信息存儲應用。其中，由自組裝嵌段共聚物(BCP) PC產生的SCs是一個極具吸引力的方向，因?yàn)樵诟鞣N刺激下，組成BCP域的微觀結構和介電常數都會發生容易和可逆的改變。然而，由于BCP合成方法較困難、效率低下，PC墨水（每一種都在整個可見范圍內提供精確并可追蹤的SC）很少被報道。

鑒于此，韓國延世大學Cheolmin Park團隊提出了一種開發一系列BCP光子晶體墨水的簡單而可靠的途徑，能夠在整個可見光范圍內方便地調制SC。主要涉及兩種不同分子量的層狀BCP的溶液混合。通過控制兩種BCP的混合比例，可以開發出具有交替面內層狀的1D BCP PC薄膜，其周期性從≈46到≈91nm線性變化。隨后用溶劑或非揮發性離子液體優先溶脹一種類型的薄片會導致薄膜的光子帶隙紅移，在液態和固態時從而產生與兩種混合薄膜的原始納米結構相關的全可見光范圍。溶液混合二元溶液的BCP PC調色板可方便地用于各種涂層工藝，允許在目標表面上輕松開發BCP SC。此外，全彩SC繪畫是通過透明PC墨水實現的，有助于低功耗模式加密。相關研究成果以題為“Photonic Crystal Palette of Binary Block Copolymer Blends for Full Visible Structural Color Encryption”發表在《Advanced Functional Materials》上。

文章亮點：

1、兩種具有高分子量和低分子量的層狀BCP的溶液共混產生了具有交替面內層狀的各種1D BCP PC，混合具有不同分子量的兩種 BCP 成功地用混合比控制了混合膜的周期性，其中層狀周期性從≈46到≈91 nm作為共混物的函數精確變化比率。連續溶脹和消溶脹循環后最大反射率處的波長很少改變，這證實了該文PC薄膜的可重復性。

2、對二元BCP混合PC的結構和光學性質的系統研究表明，在BCP PC的QP2VP域與 EtOH或非揮發性離子液體 Li+ TFSI-優先溶脹后，成功開發了全可見光范圍的SC。

3、該文二元BCP混合解決方案適用于各種基于溶液的薄膜工藝，例如噴涂、棒涂和旋涂，允許在具有不同幾何形狀和拓?fù)浣Y(jié)構的目標表面上開發均勻的PC薄膜。

4、高效的反射模式模式加密不僅通過該文的二元BCP混合膜的多次堆疊得到證明，而且通過使用二元BCP混合解決方案的調色板進行手繪得到證明。

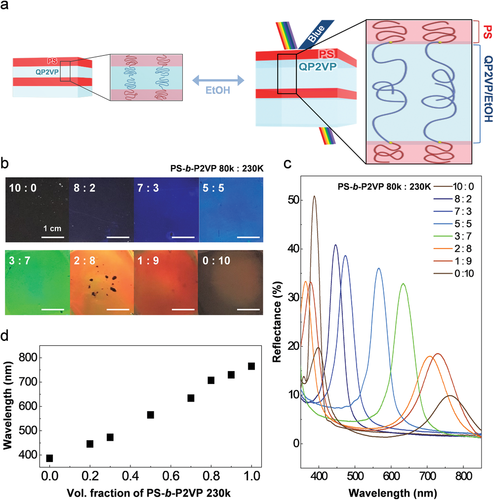

圖 1. 混合薄膜面內層狀結構及調控

圖 2. 不同薄膜工藝制備的混合薄膜結構色

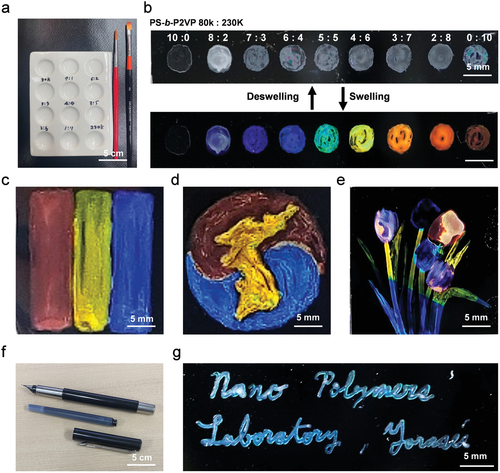

圖 3. 不同混合比例的二元BCP PC油墨的圖案加密
