1826
2021-11-08
顆粒在線訊：通過 3D 打印將柔軟的導(dǎo)電材料塑造成優(yōu)先的結(jié)構(gòu)，對于從觸覺設(shè)備到生物電子學(xué)的眾多應(yīng)用來說都極具吸引力。一種具有里程碑意義的柔軟導(dǎo)電材料是水凝膠/離子凝膠。然而，3D 打印的水凝膠/離子凝膠仍然存在一個基本瓶頸：由于水凝膠/離子凝膠內(nèi)液體的蒸發(fā)和泄漏導(dǎo)致其電氣機械性能的穩(wěn)定性有限。雖然光固化無液體離子導(dǎo)電彈性體可以規(guī)避這些限制，但相關(guān)的光固化過程很麻煩，因此印刷質(zhì)量相對較差。

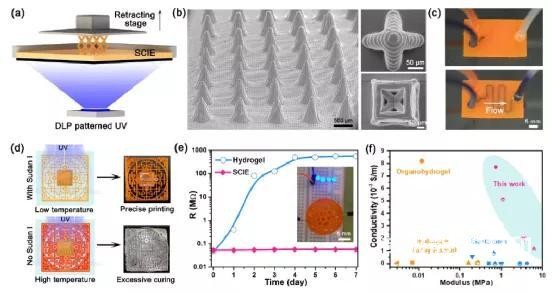

圖 1. 3D 打印 SCIE 的設(shè)計。
最近，香港城市大學(xué)科研團隊開發(fā)了一種快速光固化固態(tài)導(dǎo)電離子彈性體 (SCIE)，可實現(xiàn)任意結(jié)構(gòu)的高分辨率 3D 打印。與傳統(tǒng)的離子導(dǎo)電材料相比，印刷的積木具有許多有前途的特性，包括高分辨率結(jié)構(gòu)（甚至~50 um 懸垂晶格）、良好的楊氏模量（高達~6.2 MPa）和拉伸性（斷裂應(yīng)變?yōu)?~292%）、優(yōu)異的在較寬的溫度范圍內(nèi)（-30oC 至 80oC）具有良好的電導(dǎo)率耐受性，即使在 10000 次裝卸循環(huán)后仍具有良好的彈性和抗疲勞能力。團隊進一步證明，打印的積木可以編程到 3D 柔性觸覺傳感器中，例如基于陀螺儀的壓阻式傳感器和基于間隙的電容式傳感器，這兩種傳感器的靈敏度都比笨重的同類傳感器高幾倍。

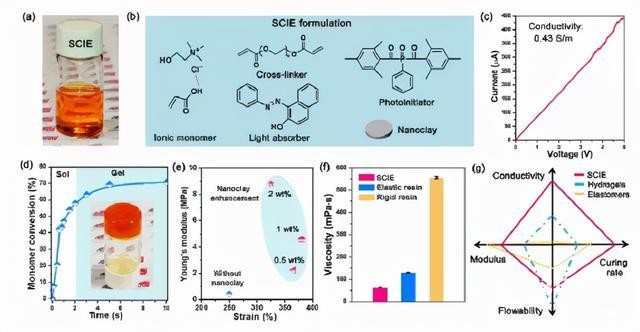

圖 2. 3D 打印堆積的表征。
相關(guān)論文以題為3D Printed, Solid-state Conductive Ionoelastomer as a Generic Building Block for Tactile Applications發(fā)表在《Advanced Materials》上。通訊作者是香港城市大學(xué)王鉆開教授。
參考文獻：doi.org/10.1002/adma.202105996
版權(quán)與免責聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責，且不承擔此類作品侵權(quán)行為的直接責任及連帶責任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負版權(quán)等法律責任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
