顆粒在線訊：2022年3月14日，江南大學(xué)范大明教授課題組在國際期刊Journal of Food Engineering(中科院一區(qū)；IF：5.354)上在線發(fā)表了題為“3D food printing curing technology based on gellan gum(基于結(jié)冷膠的3D食品打印固化技術(shù))”的研究性論文。閆博文為第一作者，范大明教授為通訊作者。

結(jié)冷膠是一種天然的親水性膠體，常用于調(diào)節(jié)食物的質(zhì)地。結(jié)冷膠和水的混合物在加熱后形成粘性液體，并且粘度隨著溫度的降低而增加。當冷卻到凝膠溫度時，熔融的液體形成透明的固體凝膠，再次加熱時可轉(zhuǎn)變?yōu)榱黧w。

目前，3D食品打印產(chǎn)品的流體狀態(tài)極大地限制了形狀的定制。為了提高成型質(zhì)量，該研究開發(fā)了一種基于結(jié)冷膠溫敏相變特性的3D食品打印固化技術(shù)。其以玉米淀粉為油墨基材來制備一種在打印過程中就固化的凝膠。將含有結(jié)冷膠的預(yù)糊化淀粉漿料裝入具有加熱功能的3D打印機專用料桶中，并在室溫下擠出到打印平臺上。流變學(xué)試驗、打印質(zhì)量評價和低場核磁共振證明，含有結(jié)冷膠的漿料具有良好的擠出和打印可行性。當結(jié)冷膠添加量為4%或6%時，產(chǎn)品發(fā)生了明顯的塑性變形，這表明形成了固體凝膠。溫度掃描流變學(xué)分析表明，結(jié)冷膠是通過影響漿料的固化溫度和固化速度來控制漿料的固化性能。結(jié)冷膠通過自冷交聯(lián)和抑制淀粉糊化，提高了產(chǎn)品硬度，破壞了網(wǎng)絡(luò)結(jié)構(gòu)，改變了產(chǎn)品粘附性。

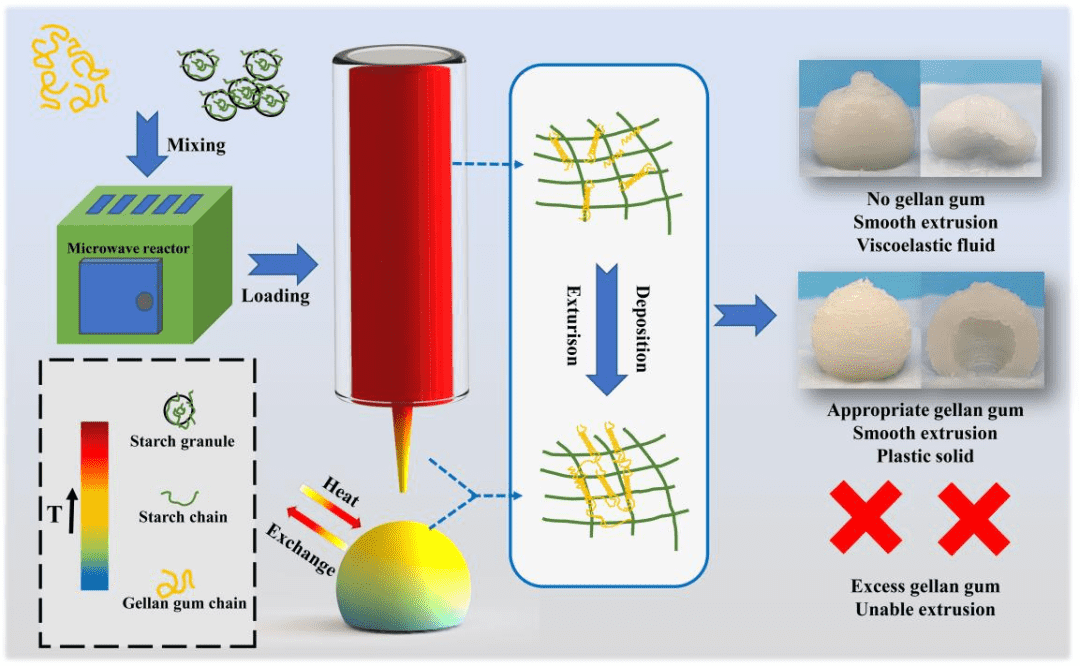

圖1. 基于結(jié)冷膠溫度誘導(dǎo)相變的3D食品打印固化技術(shù)示意圖

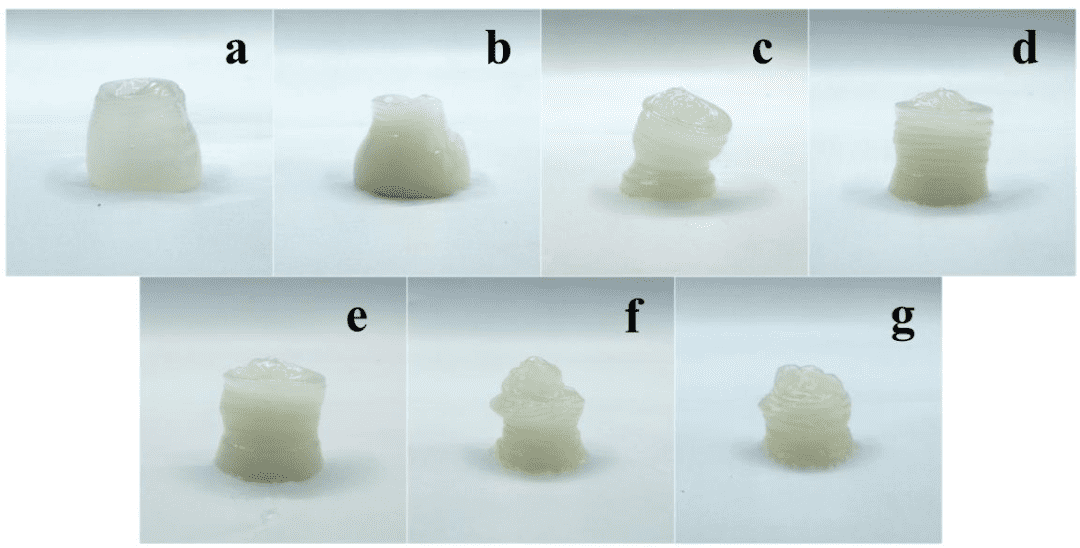

圖2. 玉米淀粉打印的產(chǎn)品圖像(a-g分別代表玉米淀粉添加量為10%、12%、14%、16%、18%、20%和22%的產(chǎn)品)

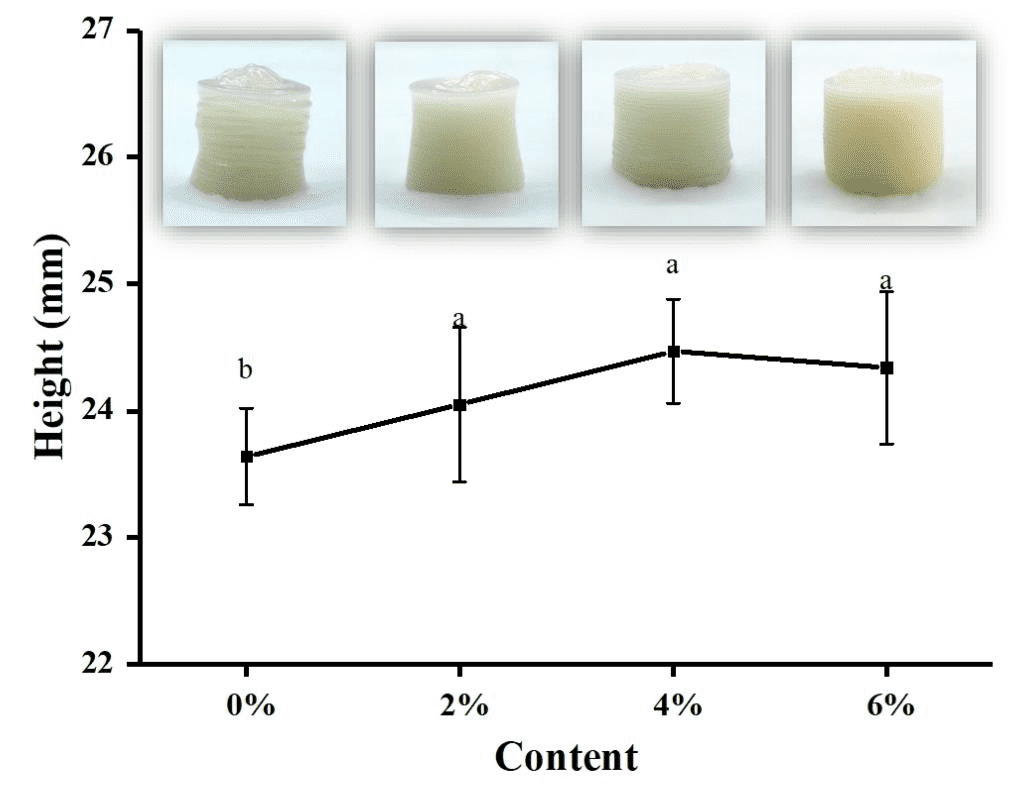

圖3. 打印產(chǎn)品的圖像和高度(0%、2%、4%、6%分別代表添加2%、4 %、6%結(jié)冷膠的產(chǎn)品)

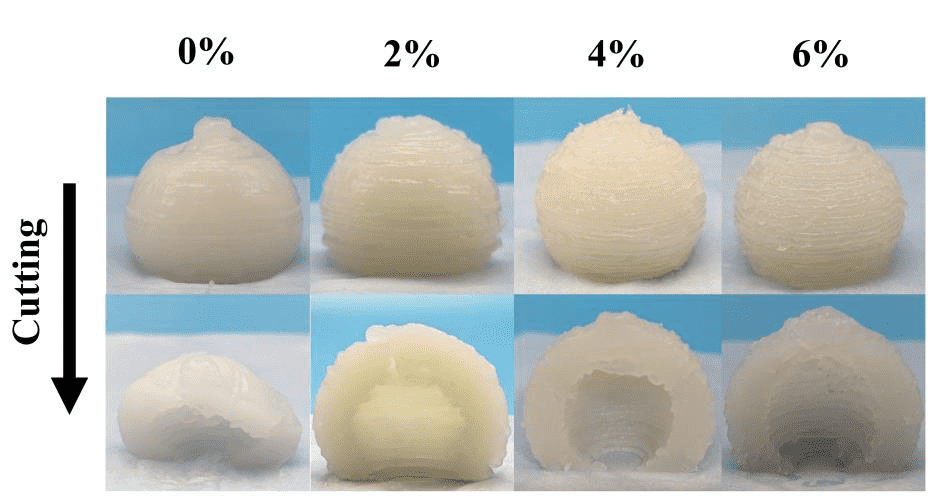

圖4. 打印產(chǎn)品固化性能圖像(0%、2%、4%、6%分別代表添加2%、4%、6%結(jié)冷膠的產(chǎn)品 )

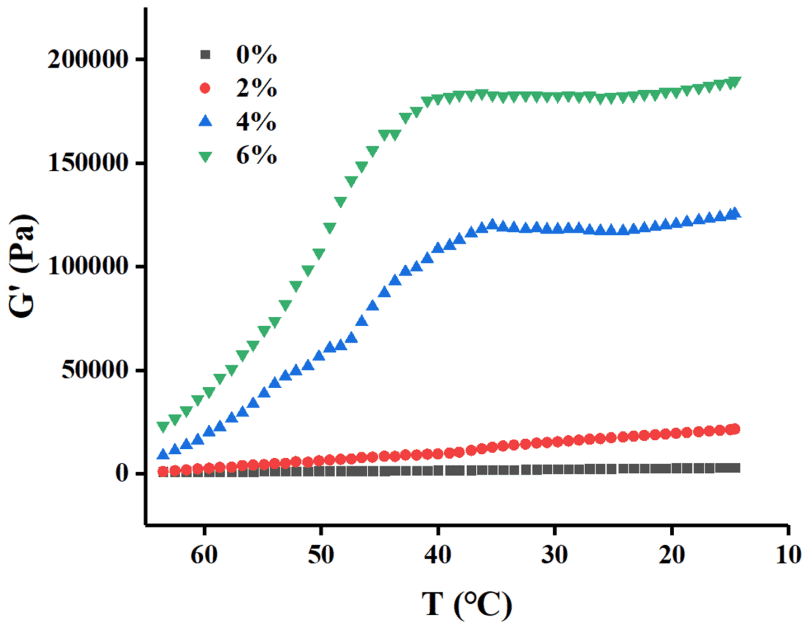

圖5. 溫度掃描過程中漿料儲能模量(G′)的變化(0%、2%、4%、6%分別表示添加2%、4%、6%結(jié)冷膠的漿料)

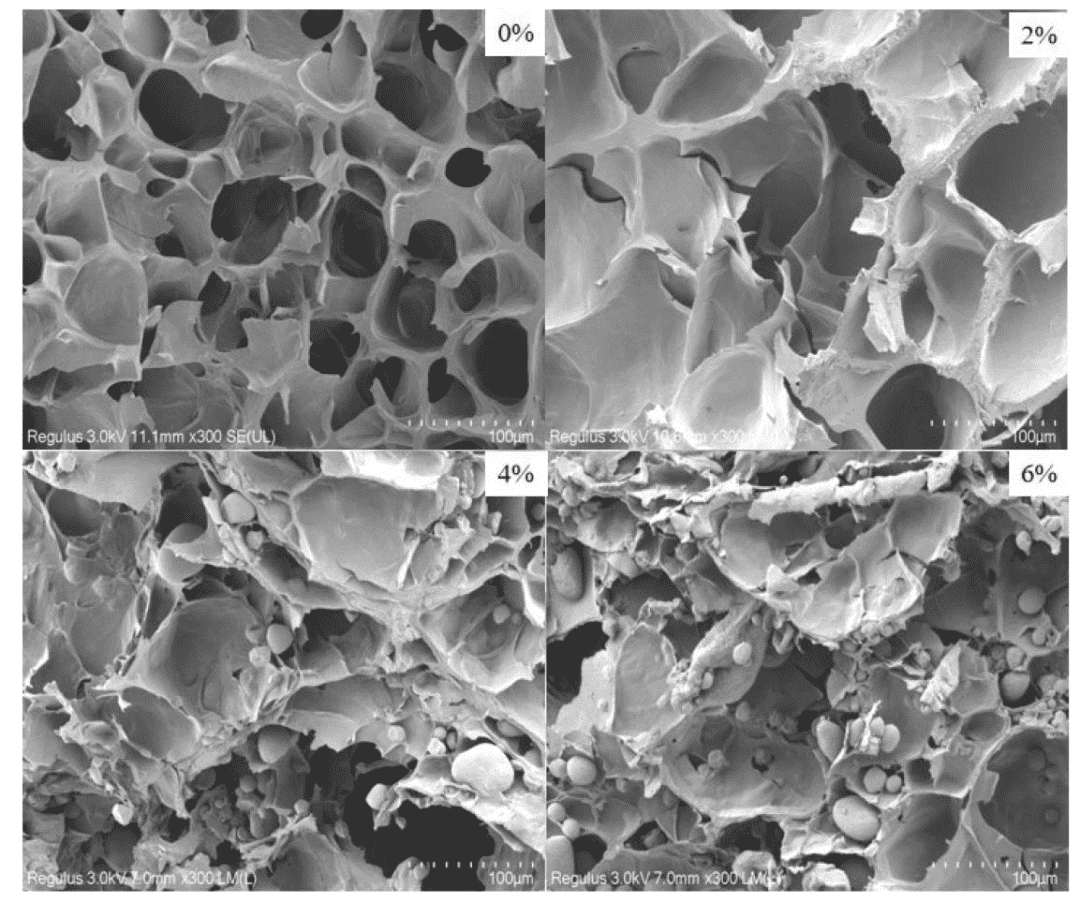

圖6. 打印產(chǎn)品的SEM顯微照片(300倍)(0%、2%、4%和6%分別代表添加2%、4%和6%結(jié)冷膠的產(chǎn)品）
