便攜式智能器件與長續(xù)航動力汽車的發(fā)展對可充電的二次電池的能量密度提出了更高要求。金屬鋰電池因其高比容量（3860 mA h g-1）和較低的標(biāo)準(zhǔn)電壓而受到關(guān)注，是理想的高能量密度負(fù)極材料。然而，鋰金屬電池的實(shí)際應(yīng)用仍面臨不可控的鋰離子動力學(xué)問題，如不可控的鋰沉積和溶解行為、固態(tài)電解質(zhì)中間相（SEI）界面的反復(fù)生成和變形以及體積膨脹等，這會引起嚴(yán)重的鋰枝晶問題并縮短鋰金屬循環(huán)壽命。前期的正極研究中發(fā)現(xiàn)，金屬單原子催化劑與缺陷催化劑能夠調(diào)控鋰離子的動力學(xué)行為（ACS Appl. Mater. Interfaces 2020, 12, 12727; Chem. Eng. J. 2020, 128172; Energy Storage Mater. 2019, 18, 246; Energy Storage Mater. 2020, 28, 375；Adv. Funct. Mater. 2021, 31, 2007434; ChemSusChem 2020, 13, 3404）?；诖?，在納米碳上的金屬單原子催化劑SACs可能有助于提供豐富的親鋰結(jié)合位點(diǎn)，調(diào)節(jié)鋰的動力學(xué)行為，引導(dǎo)鋰的均勻沉積而避免枝晶的生成。但目前，除了利用氮摻雜納米碳來負(fù)載SACs的制備方法，仍缺乏發(fā)展簡單有效錨定和穩(wěn)定高濃度的SACs方法。

為此，中國科學(xué)院蘇州納米技術(shù)與納米仿生研究所博士王健與研究員藺洪振，首次提出利用缺陷位點(diǎn)來錨定金屬單原子的方法，將高活性金屬單原子錨定在陽離子缺陷化合物中作為鋰離子動力學(xué)調(diào)控層，實(shí)現(xiàn)對鋰離子動力學(xué)的催化，豐富的金屬單原子活性位點(diǎn)可引導(dǎo)鋰以較低的能壘均勻成核，并促進(jìn)鋰金屬表面的無枝晶化過程。

與常規(guī)的納米碳材料相比較，陽離子缺陷金屬硫化物比納米碳具有更好的親鋰性。缺陷位點(diǎn)能夠捕獲并錨定金屬單原子，利用球差矯正電鏡與X射線吸收光譜表征了鈷單原子的形貌與化學(xué)環(huán)境，并通過能量散射譜分析了鈷原子和鐵原子的價(jià)態(tài)特征，確認(rèn)了Fe1-xS和鈷單原子的存在形態(tài)。

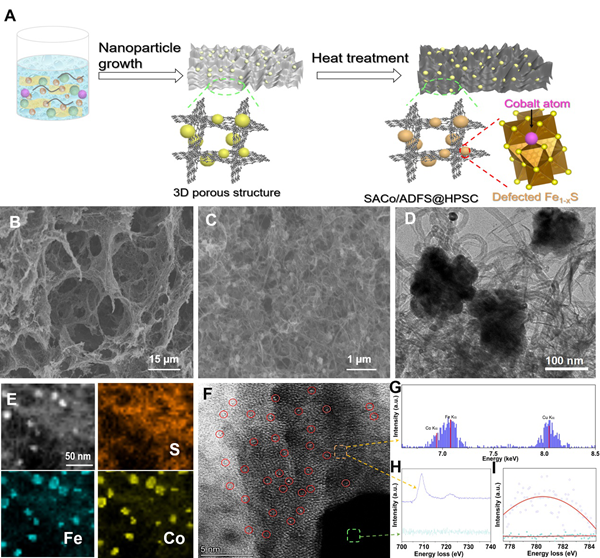

圖1.陽離子缺陷硫化亞鐵錨定高活性鈷單原子的合成示意圖和形貌特征

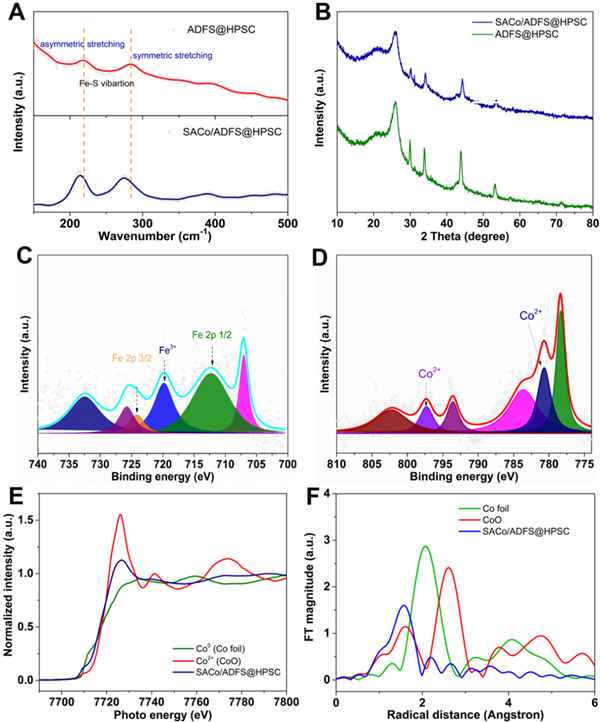

圖2.SACo/ADFS@HPSC復(fù)合體系中活性金屬單原子的譜學(xué)特征

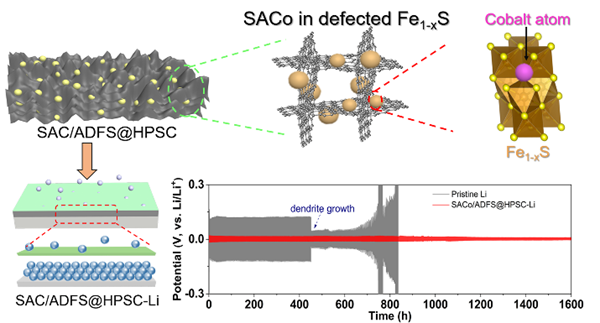

高活性的原子位點(diǎn)使SACo/ADFS@HPSC具有協(xié)同親鋰和催化鋰離子動力學(xué)的效應(yīng)能夠顯著調(diào)控鋰沉積行為?；钚越饘賳卧游稽c(diǎn)降低了鋰成核勢壘，促進(jìn)鋰的均勻水平沉積，從而獲得1600 h的超長壽命和較高的庫侖效率，有效阻止了鋰沉積過程中的枝晶生長，并對循環(huán)后的電極形貌進(jìn)行了表征與機(jī)制研究。

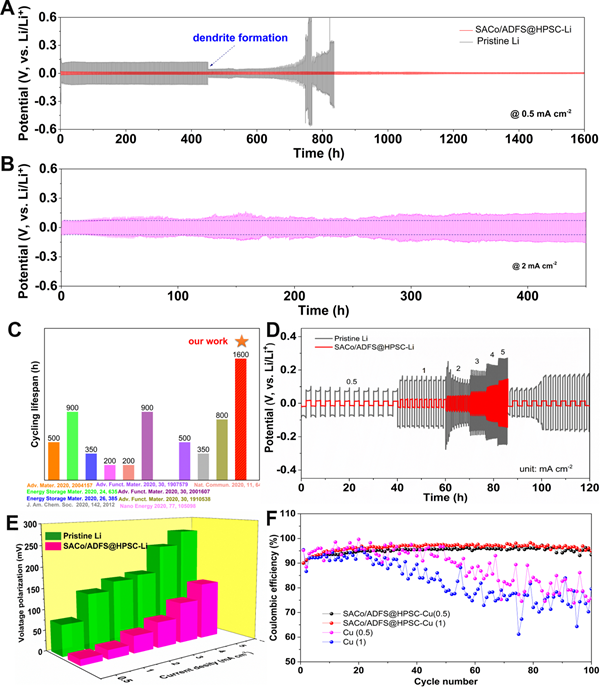

圖3.SACo/ADFS@HPSC調(diào)控層提升鋰金屬電極的電化學(xué)穩(wěn)定性和壽命

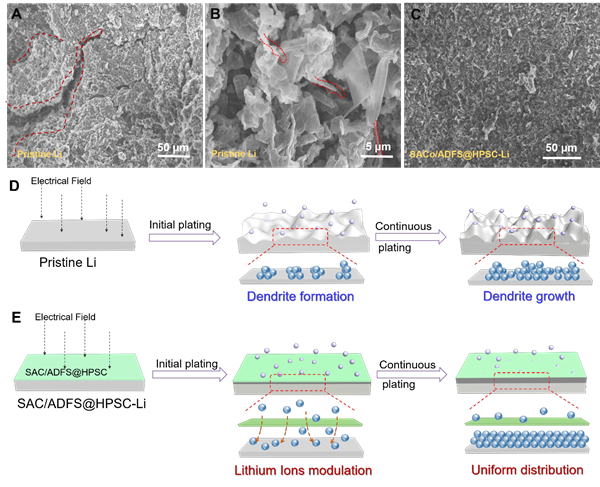

圖4.SACo/ADFS@HPSC對鋰金屬電極表面鋰離子動力學(xué)的調(diào)控機(jī)理解析

與常規(guī)的SACs一樣，SACo/ADFS@HPSC調(diào)控層對多硫化物的催化、硫化鋰的沉積有明顯催化作用。調(diào)控的鋰金屬作為負(fù)極與硫正極匹配后，鋰硫全電池的硫利用率和倍率性能顯著提高，倍率最高可達(dá)10 C。在1 mA cm-2下，制備的硫面積載量為5.4 mg cm-2的軟包電池的面容量為3.78 mA cm-2，體現(xiàn)出較好的實(shí)際應(yīng)用前景。該工作提供了一種利用催化材料來控制均勻剝離和沉積鋰的表面電化學(xué)行為的新策略。

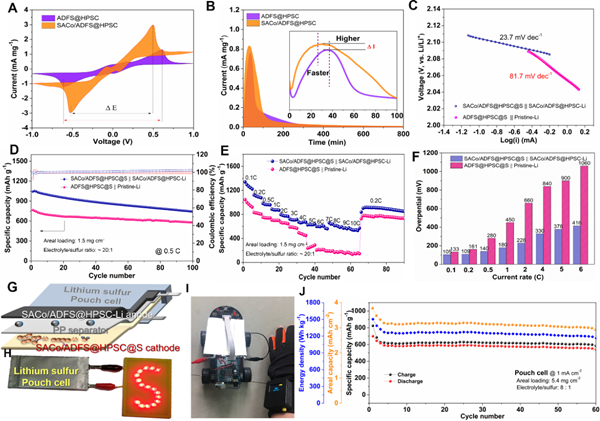

圖5.全電池電化學(xué)性能測試

相關(guān)研究成果以Long-Life Dendrite-Free Lithium Metal Electrode Achieved by Constructing a Single Metal Atom Anchored in a Diffusion Modulator Layer為題，發(fā)表在Nano Letter上。論文第一作者為王健，論文通訊作者為藺洪振。研究工作得到國家重點(diǎn)研發(fā)計(jì)劃、國家自然科學(xué)基金及德國Alexander von Humboldt Foundation（洪堡基金）等的支持。
