對于對稱性破缺的體系，在表面/界面處存在電勢梯度，電子自旋-軌道耦合（SOC）導致能帶劈裂，產生一對自旋-動量鎖定、自旋手性相反的能帶結構，這種效應稱為Rashba效應。Rashba效應在非易失性存儲元件、邏輯計算和半導體自旋電子學中有廣泛的應用前景。例如，大的Rashba劈裂可以提高自旋流-電荷流的轉化效率。已有研究主要集中在半導體或金屬異質結的界面或二維電子氣體系的Rashba效應，但它們的Rashba系數相對較小。近年來，研究發現一些鐵電半導體具有較大的三維Rashba效應，其Rashba系數比異質結或二維電子氣的高兩個數量級，但其尺寸效應尚不清楚。

中國科學院物理研究所/北京凝聚態物理國家研究中心磁學國家重點實驗室M04課題組利用分子束外延（MBE）方法，實現生長不同厚度的鐵電半導體GeTe薄膜，并對不同厚度的薄膜進行角分辨光電子能譜（ARPES）的測量。研究表明，隨著薄膜厚度降低，體Rashba系數逐漸降低，滿足標度律，三維Rashba效應的臨界厚度為2.1(±0.5)nm，與ARPES測得的2.5 nm薄膜結果一致。在厚度為5.0nm時，體系依舊保持著αR=2.12 eV?，遠高于其它體系中的Rashba系數。利用電極化強度與貝利曲率的關系，闡明了Rashba效應消失的機理。該研究給出了鐵電半導體Rashba系數隨厚度的變化關系，并揭示了三維Rashba效應的影響因素，可為利用Rashba效應的器件提供新的設計思路。

相關研究成果發表在Nano Letters上，物理所博士生楊旭是論文第一作者，研究員成昭華和副研究員何為是論文共同通訊作者。物理所表面實驗室SF01組博士后李曉梅、研究員白雪冬在高分辨掃描透射電子顯微鏡測量方面給予支持。研究工作得到國家重點研發計劃、國家自然科學基金和中科院前沿科學研究計劃的資助。

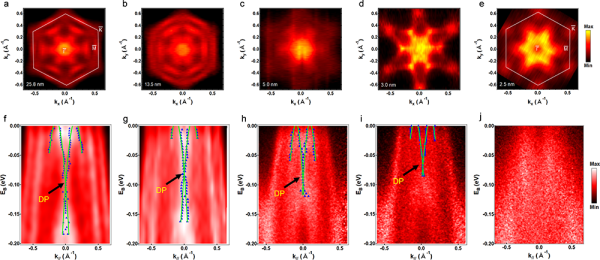

圖1.（a）-（e） 25.8 nm, 13.5 nm, 5.0 nm, 3.0 nm以及2.5 nm的在GeTe（0001）上投影費米面。（a）和中的白色六邊形為表面布里淵區。（f）-（j）為方向的ARPES譜，對應（a）-（e）。藍色三角標識為MDCs峰位，綠色為擬合Rashba能帶色散關系。

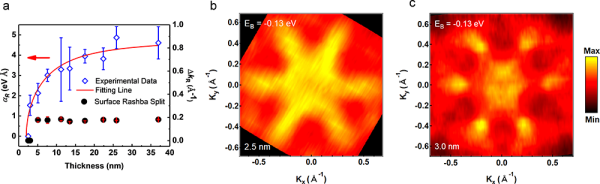

圖2.（a） 為Rashba系數與厚度的關系，藍色為體Rashba系數，黑色為表面態Rashba在動量上的劈裂大小，紅線為唯象標度律擬合結果。（b）和分別為2.5 nm和3.0 nm的EB=-0.13 eV處的ARPES強度譜。
